Name: ifm Electronic Druksensor 1 stuk(s) PI2203 -0.1 MPa tot 2.5 MPa M12 1x NC, 1x NO, Analoog (Ø) 34 mm Piece
Brand: ifm Electronic
SKU: 3321844
Availability: BackOrder

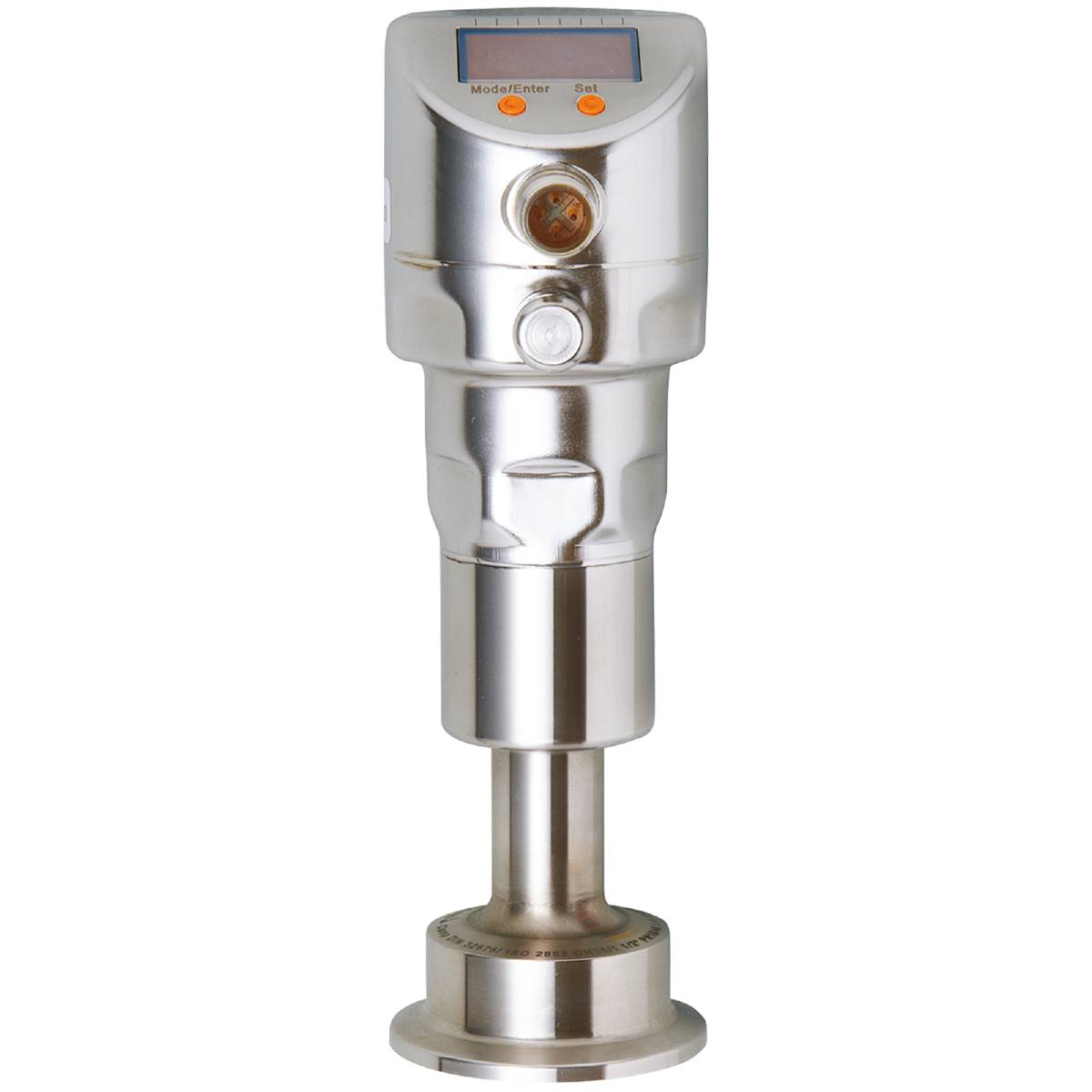

Een zilveren industrieel apparaat met display en knoppen, gebruikt voor drukmeting in technische installaties of machines.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Druksensor

Aansluiting

M12

Uitvoering

Relatieve druk

Meetbereik (druk) (max.)

2.5 MPa

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 19 nov.

Aantal

Stuk(s)

Totaal (€ 1.635,00 / Stuk)

€ 1.635,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm PI2203 elektronische druksensor

Voor gebruik bij hoge temperaturen in de levensmiddelen- en drankenindustrie
Robuuste roestvrijstalen behuizing met hygiënisch, frontvlak design
Met twee- en drieaderige aansluittechniek
Verminderde bedrading bij gebruik als tweeaderige stroomlus
Geïntegreerde Clamp-drukonderzoeker met RVS membraan
Comfortabele bediening via toetsen of parametrisering via IO-Link

Technische specificaties

Analoge uitgang stroom [mA]: 4...20, inverteerbaar; (schaalbaar)
Analogenpunt [bar]: 5,24...25
Analogenpunt [MPa]: 0,524...2,5
Analogenpunt [psi]: 76,2...362,7
Analoog startpunt [bar]: -1...18,74
Analoog startpunt [MPa]: -0,1...1,874
Analoog startpunt [psi]: -14,4...271,8
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
Weergave: Weergave-eenheid: LED, groen; schakeltoestand: LED, geel; functieweergave: Alfanumerieke weergave, 4-cijferig; meetwaarden: alfanumeriek display, 4-cijferig
Weergave-eenheid: Bar; psi; MPa; % van de spanwijdte
Druksterkte [MPa]: 8
Druksterkte [psi]: 1160
In stappen van [MPa]: 0,002
IO-Link revisie: 1.0
Karakteristiek afwijking: < ± 0,2; (Turn down 1:1, lineariteit, inclusief hysterese en herhalingsnauwkeurigheid, grenspuntinstelling conform DIN en IEC 62828-1)
Lineariteitsafwijking-procentuele bereik: < ± 0,15; (Turn down 1:1)
Meetbereik [MPa]: -0,1...2,5
Min. Barstdruk [MPa]: 15
Terugschakelpunt RP [MPa]: -0,1...2,496
Schakelpunt SP [MPa]: -0,096...2,5
Schakelpuntnauwkeurigheid bereik: < ± 0,2; (Turn down 1:1)
SDCI-norm: IO-Link Communication Specification, versie 1.0, januari 2009, ordner nr. 10.002
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: -25...80
Omgevingstemperatuur-2 [°C]: -25...65
Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
Applicatie: Frontvlak voor de levensmiddelen- en drankenindustrie
Uitvoering kortsluitbeveiliging: Geklokt
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A
Stand-by vertragingstijd - 2_geleiders [s]: 1
Stand-by vertragingstijd - 3_geleiders [s]: 0,5
Bijzondere eigenschap: Vergulde contacten
Voedingsspanning - 2_geleiders [V]: 20...32 DC
Bedrijfsspanning - 3_geleiders [V]: 18...32 DC
Demping analoge uitgang DAA [s]: 0,01...99,99
Demping proceswaarde DAP [s]: 0...30
Permanente stroombelastbaarheid van de schakeluitgang DC - 3_geleider [mA]: 250
Soort druk: Relatieve druk; vacuüm
Druksterkte [bar]: 80
Elektrische uitvoering: PNP/NPN
Vulvloeistof voor drukoverdracht: NEOBEE (geschikt voor levensmiddelen, FDA conform)
Totaal aantal uitgangen: 2
Gewicht [g]: 1066.300
Hysteresisvariatie: < ± 0,15; (Turn down 1:1)
In stappen van [bar]: 0,02
In stappen van [psi]: 0,3
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -25...100
Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per jaar)
Max. Belasting - 2_geleiders [Ω]: 300
Max. Belasting - 3_geleiders [Ω]: (UB - 10 V) / 20 mA
max. Spanningsval schakeluitgang DC - 3_geleiders [V]: 2
Media: Pastoog en vaste media; vloeibare en gasvormige media
Mediumtemperatuur [°C]: -20...200
Membranchmeter [mm]: 34
Meetbereik [bar]: -1...25
Meetbereik [psi]: -14,4...362,7
Min. Reactietijd schakeluitgang DAP - 3_geleiders [ms]: 3
Min. Barstdruk [bar]: 150
Min. Bergstdruk [psi]: 2175
Min. Drukcycli: 10 miljoen
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
Min. Procescyclustijd [ms]: 2.3
TTF: 142
Oppervlaktekwaliteit Ra/Rz van de oppervlakken die in contact komen met < de media: 0,38 / -
Profielen: Geen profiel
Procesaansluiting: CLAMP DN40 (1,5") DIN 32676 (ISO 2852)
Procesgegevens analoog: 1
Procesgegevens binair: 2
Terugschakelpunt RP [bar]: -1...24,96
Terugschakelpunt RP [psi]: -14,4...362,1
Schakelfrequentie DC - 3_geleiders [Hz]: 125
Schakelpunt SP [bar]: -0,96...25
Schakelpunt SP [psi]: -13,8...362,7
BESCHERMINGSKLASSE IP 67; IP 68; IP 69K
Beschermingsklasse: III
SIO-modus: Ja
Stapresponstijd analoge uitgang - 2_geleiders [ms]: 45
Stapresponstijd analoge uitgang - 3_geleiders [ms]: 7
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik - 2_geleiders [mA]: 3,6...21
Stroomverbruik - 3_geleiders [mA]: < 45
Temperatuurcoëfficiënt nulpunt: < ± 0,2; (0...200 °C)
Temperatuurcoëfficiënt: < ± 0,15; (0...200 °C)
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Watchdog geïntegreerd: Ja
Materialen in contact met het medium: 1.4435 (roestvrij staal / 316L)

: Piece

Soortnaam: Druksensor

Type: PI2203

Aansluiting: M12

Uitvoering: Relatieve druk

Response-tijd: 3 ms

Uitgangen: PNP
NPN

Uitgangssignaal (min.): 4 mA

Uitgangssignaal (max.): 20 mA

Interfaces: IO-Link

Meetbereik (druk) (min.): -0.1 MPa

Meetbereik (druk) (max.): 2.5 MPa

Meetbereik (druk): -0.1 MPa tot 2.5 MPa

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 32 V/DC

Voedingsspanning: 18 - 32 V/DC

: 1x NC
1x NO
Analoog

Berstdruk: 150 bar

Slangaansluiting: DN 40

Min. temperatuur: -25 °C

Max. temperatuur: 80 °C

Diameter: 34 mm

Afm.: (Ø) 34 mm

Gewicht: 1066.300 g

Conform RoHS: Ja

Inhoud: 1 stuk(s)

UKCA: Ja
