ifm Electronic Druksensor 1 stuk(s) PM1708 -1.25 kPa tot 25 kPa M12 Analoog
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
25 kPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 1.005,00 / Stuk)
€ 1.005,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

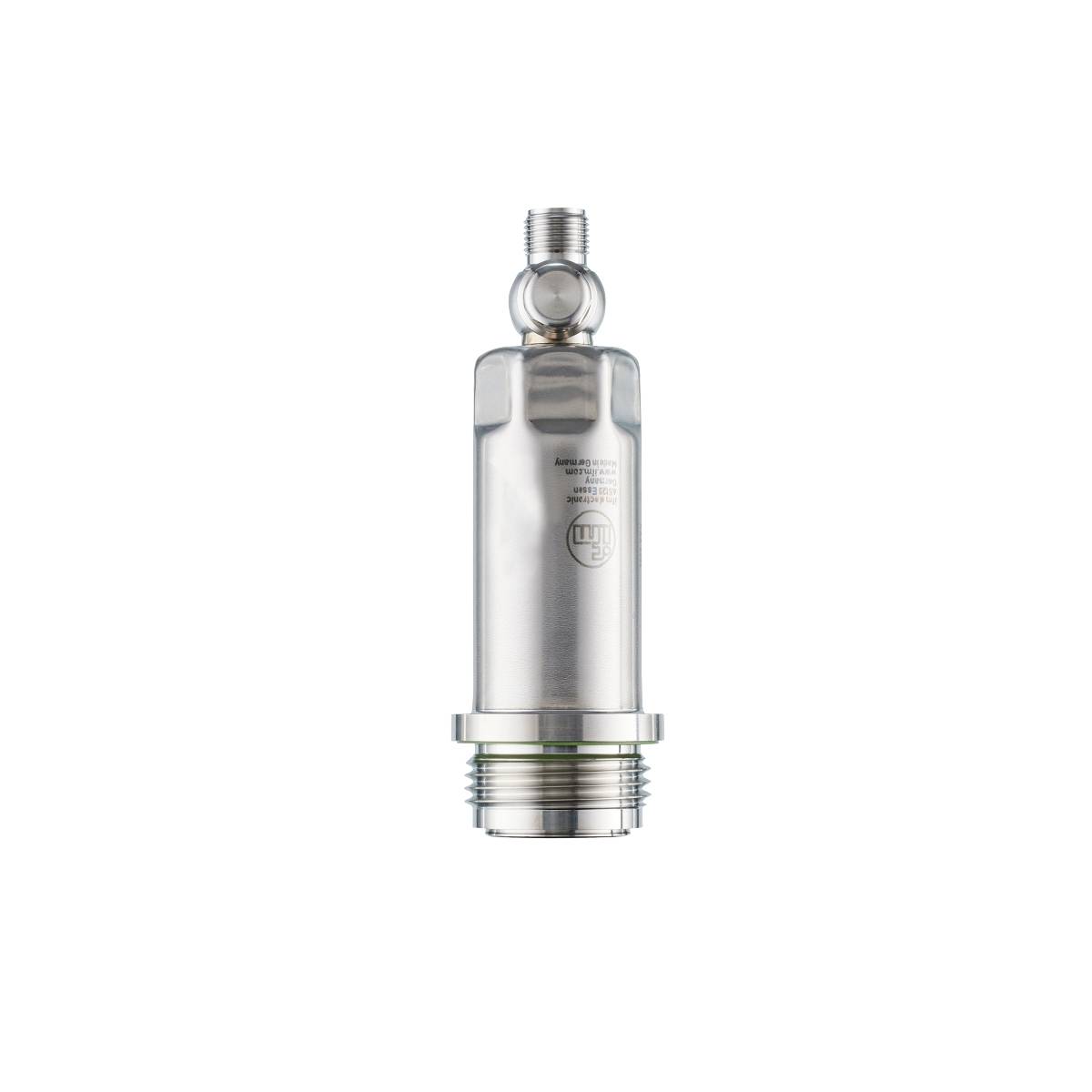

ifm PM1708 elektronische druksensor
- Robuuste roestvrijstalen behuizing voor gebruik in de levensmiddelen- en drankenindustrie
- Hygiënisch, frontvlak design
- Bestand tegen hogedrukreiniging met agressieve reinigingsmiddelen
- Hoge temperatuurbestendigheid en hoge beschermingsgraad
- Nauwkeurige analoge uitgang en comfortabele communicatie via IO-Link
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
- Analogenpunt [kPa]: 3,75...25
- Analogenpunt [mbar]: 37,5...250
- Analogenpunt [psi]: 0,544...3,626
- Analoog startpunt [kPa]: -1,25...20
- Analoog startpunt [mbar]: -12,5...200
- Analoog startpunt [psi]: -0,182...2,9
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 1; (IO-Link)
- Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
- Druksterkte [psi]: 84
- IO-Link Revision: 1.1
- Karakteristiek afwijking: < ± 0,2; (lineariteit, inclusief hysterese en herhaalnauwkeurigheid, grenspuntinstelling conform DIN en IEC 62828-1)
- Lineariteitsafwijking-procentuele bereik: < ± 0,15; (Turn down 1:1)
- Meetelement: Keramische capacitieve drukmeetcel
- Meetprincipe niveau: Hydrostatisch
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
- Aanhaalmoment [Nm]: 35
- Applicatie: Frontvlak voor de levensmiddelen- en drankenindustrie
- Uitgangssignaal: Analoog signaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd - 2_geleiders [s]: 1
- Stand-by vertragingstijd - 3_geleiders [s]: 0,5
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC
- Demping analoge uitgang DAA [s]: 0...4
- Soort druk: Relatieve druk
- Druksterkte [kPa]: 600
- Druksterkte [mbar]: 6000
- Totaal aantal uitgangen: 2
- Gewicht [g]: 273.450
- Aanwijzingen voor nauwkeurigheid/afwijking: Zie de paragraaf diagrammen en curven voor meer informatie
- Hysteresisvariatie: < ± 0,15; (Turn down 1:1)
- In stappen van [kPa]: 0,01
- In stappen van [mbar]: 0,1
- In stappen van [psi]: 0,002
- IO-Link-functies (azyklisch): Toepassingsspecifieke markering; interne temperatuur
- IO-Link-resolutie druk [mbar]: 0,05
- Communicatie-interface: IO-Link
- Beveiligd tegen kortsluiting: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per jaar)
- MAWP bij toepassingen conform CRN [bar]: 10
- Max. Belasting [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Media: Pastoog en vaste media; vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...150
- Meetbereik [bar]: -0,0125...0,25
- Meetbereik [kPa]: -1,25...25
- Meetbereik [mbar]: -12,5...250
- Meetbereik [psi]: -0,182...3,626
- Min. Barstdruk [kPa]: 3000
- Min. Barstdruk [mbar]: 30000
- Min. Bergstdruk [psi]: 435
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyclustijd [ms]: 3.2
- MTTF: 323
- Profielen: Digitale meetsensor (0x000A), identificatie en diagnose (0x4000)
- Procesaansluiting: Schroefdraadaansluiting G 1 buitenschroefdraad Aseptoflex Vario
- Procesgegevens analoog: 3
- Procesgegevens binair: 0
- BESCHERMINGSKLASSE IP 67; IP 68; IP 69K
- Beschermingsklasse: III
- SIO-modus: nee
- Stapresponstijd analoge uitgang - 2_geleiders [ms]: 30
- Stapresponstijd analoge uitgang - 3_geleiders [ms]: 7
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik - 2_geleiders [mA]: 3,5...21,5
- Stroomverbruik - 3_geleiders [mA]: < 45
- Temperatuurbewaking: nee
- Vrij van dode ruimte: Ja
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: Keramiek (99,9% Al2O3); 1.4435 (roestvrij staal / 316L); oppervlaktekwaliteit: RA < 0,4 / Rz 4; PTFE
- Soortnaam
Druksensor
- Type
PM1708
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Response-tijd
30 ms
- Uitgangen
Analoog (stroomsterkte)
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
IO-Link
- Nauwkeurigheid
0.2 %
- Meetbereik (druk) (min.)
-1.25 kPa
- Meetbereik (druk) (max.)
25 kPa
- Meetbereik (druk)
-1.25 kPa tot 25 kPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
Analoog
- Berstdruk
3000 kPa
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
273.450 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321545 ifm Electronic Druksensor 1 stuk(s) PM1708 -1.25 kPa tot 25 kPa M12 Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321545 ifm Electronic Druksensor 1 stuk(s) PM1708 -1.25 kPa tot 25 kPa M12 Analoog
Omschrijving
ifm PM1708 elektronische druksensor
