Afbeelding vergelijkbaar

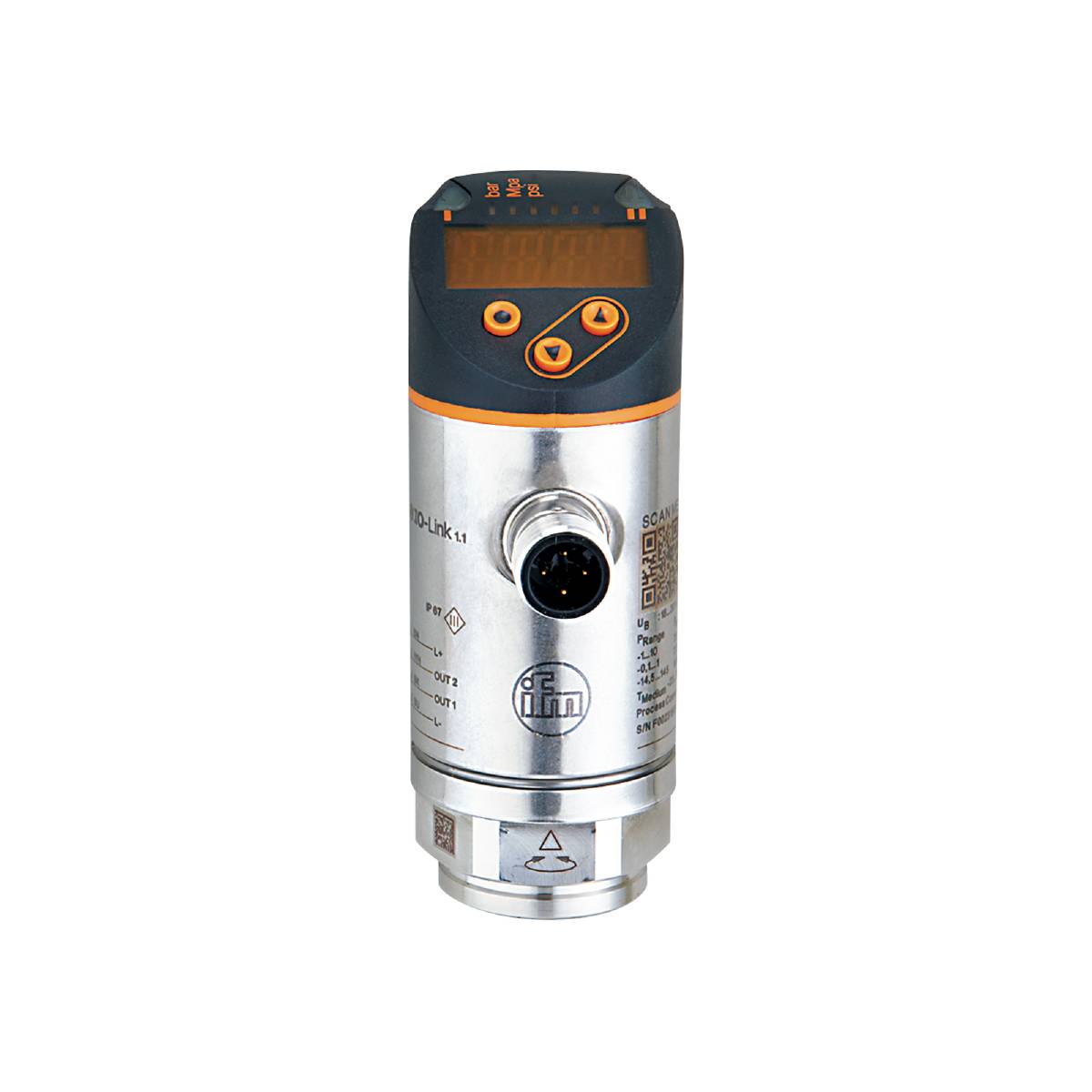

ifm Electronic Druksensor 1 stuk(s) PN2098 -1.25 kPa tot 25 kPa M12 1x NC, 1x NO, Analoog
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
25 kPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 714,88
3
2% = € 52,35
€ 697,43
5
3% = € 121,90
€ 690,50
10
4% = € 290,30
€ 685,85
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 714,88 / Stuk)
€ 714,88
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PN2098 elektronische druksensor
- Twee schakeluitgangen, waarvan één als IO-Link en één als analoge uitgang programmeerbaar is
- Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
- Optimale uitlijning door draaibaarheid van de procesaansluiting
- Langdurig stabiel dankzij hoge overbelastingsbestendigheid
- Robuuste uitvoering voor gebruik in zware industriële omstandigheden
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Technische specificaties
- Analoge uitgang spanning [V]: 0...10; (schaalbaar 1:5)
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar 1:5)
- Analogenpunt [inH2O]: 15...100,4
- Analogenpunt [kPa]: 3,75...25
- Analogenpunt [mbar]: 37,5...250
- Analogenpunt [mmWS]: 385...2550
- Analoog startpunt [inH2O]: -5...80,2
- Analoog startpunt [kPa]: -1,25...20
- Analoog startpunt [mbar]: -12,5...200
- Analoog startpunt [mmWS]: -125...2040
- Reactietijd [ms]: < 1,5
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave: Weergave-eenheid: 4 x LED, groen (mbar, mmWS, kPa, inH2O); schakeltoestand: 2 x LED, geel; meetwaarden: alfanumeriek display, rood/groen 4-cijferig
- IO-Link Revision: 1.1
- Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = best Fit Straight Line (minitinstelling); LS = grenspuntinstelling)
- Meetelement: Keramische capacitieve drukmeetcel
- Schakelpuntnauwkeurigheid bereik: < ± 0,4; (Turn down 1:1)
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A; (als PIN 2 niet verbonden is: B)
- Stand-by vertragingstijd [s]: 0,3
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping analoge uitgang DAA [s]: 0...4
- Demping proceswaarde DAP [s]: 0...4
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk
- Druksterkte [inH2O]: 4000
- Druksterkte [kPa]: 1000
- Druksterkte [mbar]: 10000
- Drukbestendigheid [mmWS]: 102000
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Instelbare vertragingstijd DS, dr [s]: 0...50
- Elektrische uitvoering: PNP/NPN
- Totaal aantal uitgangen: 2
- Gewicht [g]: 237.500
- Aanwijzingen voor nauwkeurigheid / afwijking: Schakelpuntnauwkeurigheid, karakteristiek afwijking onder DNVGL: < ± 1%
- Hysteresisvariatie: < ± 0,1; (Turn down 1:1)
- In stappen van - Factory setting / CMPT = 2 [inH2O]: 0.2
- In stappen van - Factory setting / CMPT = 2 [kPa]: 0,05
- In stappen van - Factory setting / CMPT = 2 [mbar]: 0.5
- In stappen van - Factory setting / CMPT = 2 [mmWS]: 5
- In stappen van - status_B High Resolution / CMPT = 3 [inH2O]: 0,1
- In stappen van - status_B High Resolution / CMPT = 3 [kPa]: 0,01
- In stappen van - status_B High Resolution / CMPT = 3 [mbar]: 0,1
- In stappen van - status_B High Resolution / CMPT = 3 [mmWS]: 1
- IO-Link-functies (azyklisch) - Factory setting / CMPT = 2: Toepassingsspecifieke markering
- IO-Link-functies (azyklisch) - status_B High Resolution / CMPT = 3: Toepassingsspecifieke markering
- IO-Link-resolutie afdrukken - Factory setting / CMPT = 2 [mbar]: 0,1
- IO-Link-resolutie afdrukken - status_B High Resolution / CMPT = 3 [mbar]: 0,1
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,05; (Turn down 1:1; per 6 maanden)
- Max. Stijgtijd analoge uitgang [ms]: 3
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [bar]: -0,0125...0,25
- Meetbereik [INH2O]: -5...100,4
- Meetbereik [kPa]: -1,25...25
- Meetbereik [mbar]: -12,5...250
- Meetbereik [mmWS]: -127...2549
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [inH2O]: 0.6
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [kPa]: 0,15
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [mbar]: 1,5
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [mmWS]: 15
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [inH2O]: 0,5
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [kPa]: 0,11
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [mbar]: 1.100000000001
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [mmWS]: 11
- Min. Barstdruk [inH2O]: 12000
- Min. Barstdruk [kPa]: 3000
- Min. Barstdruk [mbar]: 30000
- Min. Barstdruk [mmWS]: 306000
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Belastingsweerstand [Ω]: 2000
- Min. Procescyclustijd - Factory setting / CMPT = 2 [ms]: 2.3
- Min. Procescyclustijd - status_B High Resolution / CMPT = 3 [ms]: 3
- TTF: 145
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; schakel-/terugschakelvertraging; demping; weergave-eenheid; stroom-/spanningsuitgang
- Profielen - Factory setting / CMPT = 2: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Profielen - status_B High Resolution / CMPT = 3: Smart sensor ED2: Digitale meetsensor (0x000A), Identification and Diagnosis (0x4000)
- Procesaansluiting: Schroefdraadaansluiting G 1/4 binnenschroefdraad (DIN en ISO 1179-2)
- Terugschakelpunt RP - Factory setting / CMPT = 2 [inH2O]: -4,8...100
- Terugschakelpunt RP - Factory setting / CMPT = 2 [kPa]: -1,2...24,9
- Terugschakelpunt RP - Factory setting / CMPT = 2 [mbar]: -12...249
- Terugschakelpunt RP - Factory setting / CMPT = 2 [mmWS]: -122...2539
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [inH2O]: -4,8...100
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [kPa]: -1,2...24,9
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [mbar]: -12...249
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [mmWS]: -120...2540
- Schakelfrequentie DC [Hz]: < 500
- Schakelpunt SP - Factory setting / CMPT = 2 [inH2O]: -4,4...100,4
- Schakelpunt SP - Factory setting / CMPT = 2 [kPa]: -1,09...25
- Schakelpunt SP - Factory setting / CMPT = 2 [mbar]: -10,9...250
- Schakelpunt SP - Factory setting / CMPT = 2 [mmWS]: -112...2550
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [inH2O]: -4,4...100,4
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [kPa]: -1,1...25
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [mbar]: -11...250
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [mmWS]: -110...2550
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 35
- Temperatuurcoëfficiënt nulpunt: < ± 0,2; (-0...80 °C)
- Temperatuurcoëfficiënt: < ± 0,2; (-0...80 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het: 1.4404 (roestvrij staal / 316L); Al2O3 (keramiek); FKM
- Soortnaam
Druksensor
- Type
PN2098
- Aansluiting
M12
- Uitvoering
Overdruk
- Uitgangen
PNP
NPN
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
IO-Link
- Meetbereik (druk) (min.)
-1.25 kPa
- Meetbereik (druk) (max.)
25 kPa
- Meetbereik (druk)
-1.25 kPa tot 25 kPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
1x NC
1x NO
Analoog
IP65
- Slangaansluiting
G1/4 binnendraad
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
0.2220 kg
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321423 ifm Electronic Druksensor 1 stuk(s) PN2098 -1.25 kPa tot 25 kPa M12 1x NC, 1x NO, Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321423 ifm Electronic Druksensor 1 stuk(s) PN2098 -1.25 kPa tot 25 kPa M12 1x NC, 1x NO, Analoog
Omschrijving
ifm PN2098 elektronische druksensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
