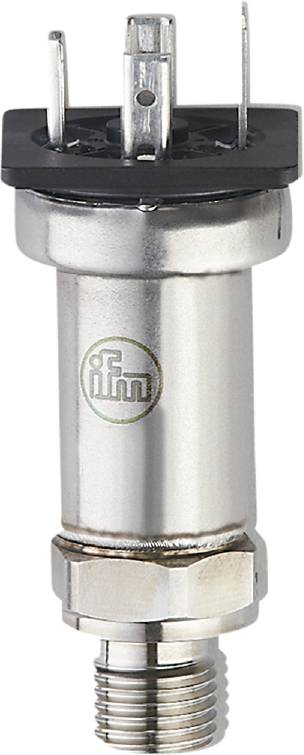

Afbeelding vergelijkbaar
ifm Electronic Druksensor 1 stuk(s) PT5004 0 MPa tot 1 MPa Insteken Analoog
Soortnaam
Druksensor
Aansluiting
Insteken
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
1 MPa
Max. voedingsspanning
36 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 239,99 / Stuk)
€ 239,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PT5004 elektronische druksensor
- Betrouwbare registratie van de systeemdruk in industriële en mobiele toepassingen
- Hoge schok- en trillingsbestendigheid
- Zeer goede herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
- Levensduur van meer dan 60 miljoen drukcycli
- Compacte en robuuste roestvrijstalen behuizing voor gebruik in krappe inbouwomstandigheden
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20
- Aantal analoge uitgangen: 1
- Aantal in- en uitgangen: Aantal analoge uitgangen: 1
- Druksterkte [MPa]: 2,5
- Druksterkte [psi]: 360
- Afwijking van de karakteristiek: < ± 0,5; (incl. inschroefdrift, nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
- Lineariteitsafwijking-procentuele bereik: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Meetbereik [MPa]: 0...1
- Meetelement: Metalen dunne filmcel
- Min. Barstdruk [MPa]: 30
- Omgevingstemperatuur-1 [°C]: -40...100
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Toepassing: Voor mobiel gebruik; voor industrieel gebruik
- Uitgangssignaal: Analoog signaal
- Stand-by vertragingstijd [s]: < 0,1
- Bedrijfsspanning [V]: 8...36 DC
- Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
- Smoorelement aanwezig: Ja
- Soort druk: Relatieve druk
- Druksterkte [bar]: 25
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Gewicht [g]: 67.000
- Hysteresisvariatie: < ± 0,2
- Beveiligd tegen kortsluiting: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
- Max. Belasting [Ω]: (UB - 8 V) / 21,5 mA; @8V= 0; @12V max. 200: @24V max. 750
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -40...125
- Meetbereik [bar]: 0...10
- Meetbereik [kPa]: 0...1000
- Meetbereik [psi]: 0...145
- Min. Barstdruk [bar]: 300
- Min. Bergstdruk [psi]: 4350
- Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- TTF: 715
- Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
- Beschermingsklasse: IP67
- Beschermingsklasse: III
- Stapresponstijd analoge uitgang [ms]: 2
- Stekkerverbinding: Pinlay-out: 0119 - stekkerverbinding: 1 x ventielstekker model A DIN (EN175301-803-A)
- Temperatuurcoëfficiënt nulpunt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperatuurcoëfficiënt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630); 1.4305 (roestvrij staal / 303)
- Soortnaam
Druksensor
- Type
PT5004
- Aansluiting
Insteken
- Uitvoering
Relatieve druk
- Response-tijd
2 ms
- Uitgangen
Analoog (stroomsterkte)
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Meetbereik (druk) (min.)
0 MPa
- Meetbereik (druk) (max.)
1 MPa
- Meetbereik (druk)
0 MPa tot 1 MPa
- Min. voedingsspanning
8 V/DC
- Max. voedingsspanning
36 V/DC
- Voedingsspanning
8 - 36 V/DC
Analoog
- Slangaansluiting
G1/4 buitendraad
- Min. temperatuur
-40 °C
- Max. temperatuur
100 °C
- Gewicht
67.000 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3319509 ifm Electronic Druksensor 1 stuk(s) PT5004 0 MPa tot 1 MPa Insteken Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3319509 ifm Electronic Druksensor 1 stuk(s) PT5004 0 MPa tot 1 MPa Insteken Analoog
Omschrijving
ifm PT5004 elektronische druksensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
