ifm Electronic Druksensor 1 stuk(s) PU5401 0 MPa tot 25 MPa M12 Analoog

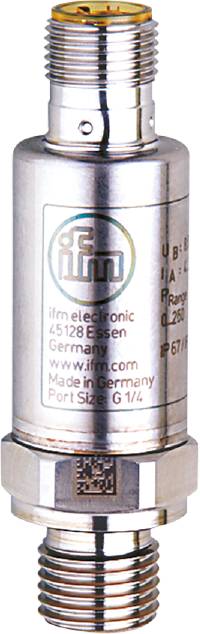

Een cilinder met een zilveren oppervlak toont het logo 'ifm electronic', adres in Essen, website, land van herkomst en aansluitinformatie.
Afbeelding vergelijkbaar
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
25 MPa
Max. voedingsspanning
36 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 20 nov.
Aantal
Totaal (€ 239,99 / Stuk)
€ 239,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm PU5401 elektronische druksensor

  • Betrouwbare registratie van de systeemdruk in industriële toepassingen
  • Hoge schok- en trillingsbestendigheid
  • Zeer goede herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
  • Levensduur van meer dan 60 miljoen drukcycli
  • Compacte en robuuste roestvrijstalen behuizing voor gebruik in krappe inbouwomstandigheden

Technische specificaties

  • Analoge uitgang spanning [V]: 0...10
  • Aantal analoge uitgangen: 1
  • Aantal in- en uitgangen: Aantal analoge uitgangen: 1
  • Druksterkte [MPa]: 62,5
  • Druksterkte [psi]: 9060
  • Afwijking van de karakteristiek: < ± 0,5; (incl. inschroefdrift, nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
  • Lineariteitsafwijking-procentuele bereik: < ± 0,1 (BFSL) / < ± 0,2 (LS)
  • Meetbereik [MPa]: 0...25
  • Min. Barstdruk [MPa]: 120
  • Omgevingstemperatuur-1 [°C]: -40...90
  • Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
  • Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
  • Toepassing: Voor industrieel gebruik
  • Uitgangssignaal: Analoog signaal
  • Stand-by vertragingstijd [s]: < 0,1
  • Bedrijfsspanning [V]: 16...36 DC
  • Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
  • Smoorelement aanwezig: nee (achteraf aan te passen)
  • Soort druk: Relatieve druk
  • Druksterkte [bar]: 625
  • Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
  • Totaal aantal uitgangen: 1
  • Gewicht [g]: 59.500
  • Hysteresisvariatie: < ± 0,2
  • Beveiligd tegen kortsluiting: ja
  • Opslagtemperatuur [°C]: -40...100
  • Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
  • Media: Vloeibare en gasvormige media
  • Mediumtemperatuur [°C]: -40...90
  • Meetbereik [bar]: 0...250
  • Meetbereik [psi]: 0...3625
  • Min. Barstdruk [bar]: 1200
  • Min. Bergstdruk [psi]: 17400
  • Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
  • Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
  • Min. Belastingsweerstand [Ω]: 2000
  • TTF: 762
  • Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
  • BESCHERMINGSKLASSE IP 67; IP 69K
  • Beschermingsklasse: III
  • Stapresponstijd analoge uitgang [ms]: 1
  • Stekkerverbinding: Pinlay-out: 0174 - stekkerverbinding: 1 x M12; codering: A
  • Stroomverbruik [mA]: < 12
  • Temperatuurcoëfficiënt nulpunt en bereik: < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C)
  • Bestand tegen overbelasting: Ja
  • Vacuümbestendigheid [mbar]: -1000
  • Bescherming tegen verkeerde polariteit: ja
  • Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630)
Soortnaam

Druksensor

Type

PU5401

Aansluiting

M12

Uitvoering

Overdruk

Meetbereik (druk) (min.)

0 MPa

Meetbereik (druk) (max.)

25 MPa

Meetbereik (druk)

0 MPa tot 25 MPa

Min. voedingsspanning

16 V/DC

Max. voedingsspanning

36 V/DC

Voedingsspanning

16 - 36 V/DC

Analoog

IP67/IP69K

Slangaansluiting

G1/4 buitendraad

Min. temperatuur

-40 °C

Max. temperatuur

90 °C

Gewicht

0.0560 kg

Inhoud

1 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3319535 ifm Electronic Druksensor 1 stuk(s) PU5401 0 MPa tot 25 MPa M12 Analoog

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3319535 ifm Electronic Druksensor 1 stuk(s) PU5401 0 MPa tot 25 MPa M12 Analoog

Omschrijving

ifm PU5401 elektronische druksensor

De teksten voor dit artikel zijn automatisch vertaald.
