ifm Electronic ROP524 Roterende encoder Incrementeel Magnetisch 58.5 mm Piece 1 stuk(s)

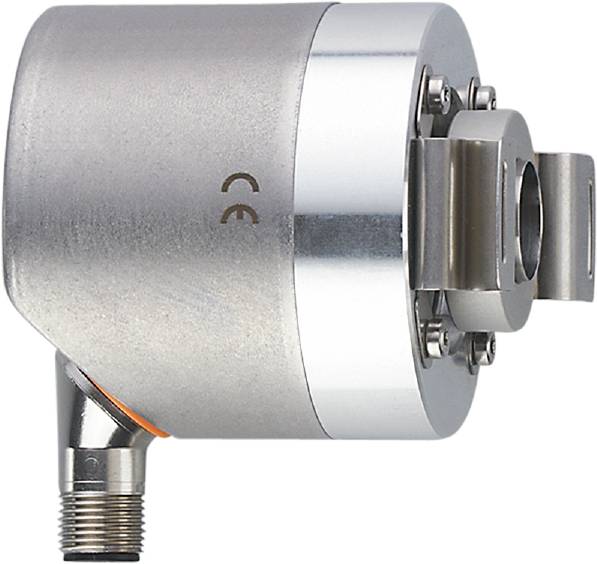

Een zilveren draaiknop met roterend onderdeel en een aansluitstekker aan de onderkant, gekenmerkt door het CE-teken.
Afbeelding vergelijkbaar
Verpakkingswijze
Piece
Soortnaam
Roterende encoder
Uitvoering
Incrementeel
Min. voedingsspanning
4.75 V/DC
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 19 nov.
Aantal
Totaal (€ 399,00 / Stuk)
€ 399,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm ROP524 enkelzijdig open holleasdraaisensor

  • Enkelzijdig open holle asdraaisensor
  • Asdiameter: 15,875 mm
  • Resolutie 1...10.000
  • IO-link
  • M12-connector

Technische specificaties

  • Afmetingen [mm]: Ø 58,5 / L = 69
  • Aftastsysteem: Magnetisch
  • Weergave: 10-segments-weergave, rood/groen, 4-cijferig parametreerbaar;: 2 x LED, geel;: 5 x LED, groen
  • Resolutie: 1...10000; (parametreerbaar; fabrieksinstelling: 1024) streepjes
  • Functieprincipe-impulsgever: Incrementeel
  • Nauwkeurigheid draaigeverhoek [°]: 0,1
  • IO-Link Revision: 1.1
  • Overdrachtstype IO-Link: COM2 (38,4 kBaud)
  • Omgevingstemperatuur-1 [°C]: -40...85
  • Applicatie: Impulsgever; toerentalbewaking; teller
  • Bevestigingsflens: Ø 58.5 mm
  • Bedrijfsspanning [V]: 4,75...30 DC
  • Referentietemperatuur koppel [°C]: 20
  • Inbouwdiepte van de as [mm]: 27
  • Elektrische uitvoering: HTL/TTL
  • Gewicht [g]: 465.500
  • Communicatie-interface: IO-Link
  • Kortsluitingsbeveiliging: ja
  • Opslagtemperatuur [°C]: -40...85
  • Max. Startkoppel [Nm]: 2
  • Max. Axiale asoffset [mm]: 0,5
  • Max. Toerental elektrisch [omw/min]: 12000
  • Max. Toerental mechanisch [omw/min]: 12000
  • Max. Toelaatbare relatieve luchtvochtigheid [%]: 95; (betering niet toegestaan)
  • Min. Procescyclustijd [ms]: 2.3
  • MTTF: 218
  • Parametermogelijkheden: Impulsgever; resolutie; draairichting; HTL; TTL; Toerentalbewaking; resolutie
  • Fase-offset A en B [°]: 90
  • Terugschakelpunt RP - toerentalwaarder_singular [Hz]: -166,7...166,6
  • Terugschakelpunt RP - toerentalwaarder_singular [omw/min]: -9999...9994
  • Schakelfrequentie [kHz]: 1000
  • Schakelpunt SP - toerentalwaarder_singular [Hz]: -166,6...166,7
  • Schakelpunt SP - toerentalwaarder_singular [omw/min]: -9994...9999
  • Beschermingsklasse IP 65; (aan de behuizingszijde: IP 67; aan de golfzijde: IP 65)
  • Beschermingsklasse: III
  • SIO-modus: Ja
  • Stekkerverbinding: Pinlay-out: 0095 - stekkerverbinding: 1 x M12, radiaal, ook axiaal AXIAL te gebruiken; codering: A; greep: 1.4401 (roestvrij staal / 316); max. Kabellengte: 100 m; (IO-Link: Max. 20 m)
  • Stroomverbruik [mA]: < 350
  • Bescherming tegen verkeerde polariteit: ja
  • Voorkeuzepunt - Zaehler_singular: 1...9999
  • Asuitvoering: Enkelzijdig open holle as
  • Asdiameter [mm]: 15.875
  • Asmateriaal: Roestvrij staal

Piece

Soortnaam

Roterende encoder

Type

ROP524

Uitvoering

Incrementeel

Technologie

Magnetisch

Min. voedingsspanning

4.75 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

4.75 - 30 V/DC

Interfaces

IO-Link

Aansluiting

M12

Stekkerrichting (aansluiting)

Radiaal

Kenmerken

LED-weergave

Aantal stappen per rotatie

1024

Max. puls per rotatie

10000

Flens-Ø

58.5 mm

Type as

Holle as

Asdiepte

27 mm

As-Ø

15.875 mm

Materiaal (flens)

Aluminium

Materiaal (as)

RVS

Materiaal (behuizing)

RVS

Nauwkeurigheid

0.1°

Min. temperatuur

-40 °C

Max. temperatuur

85 °C

IP65

69 mm

Diameter

58.5 mm

Afm.

(Ø x l) 58.5 mm x 69 mm

Conform RoHS

Ja

Inhoud

1 stuk(s)

UKCA

n.v.t.

Documenten en downloads

Datablad

Datablad 3320900 ifm Electronic ROP524 Roterende encoder Incrementeel Magnetisch 58.5 mm Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3320900 ifm Electronic ROP524 Roterende encoder Incrementeel Magnetisch 58.5 mm Piece 1 stuk(s)

Omschrijving

ifm ROP524 enkelzijdig open holleasdraaisensor

De teksten voor dit artikel zijn automatisch vertaald.
