Name: ifm Electronic SBN234 Mechatronische stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Brand: ifm Electronic
SKU: 3320956
Availability: BackOrder

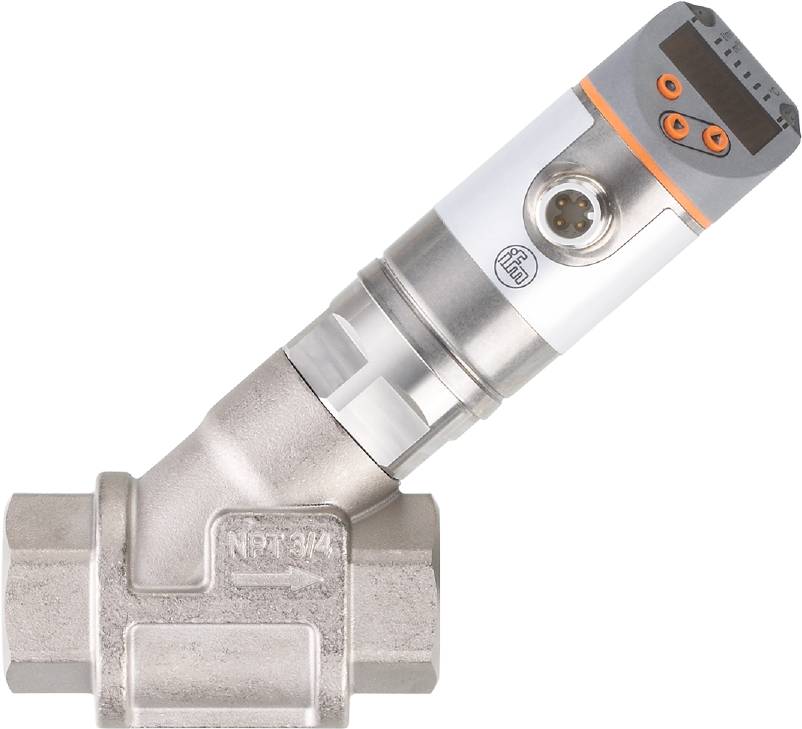

Een ventiel met een geïntegreerde sensor, toont een digitaal display. Het wordt gebruikt voor het meten en regelen van doorstroming in leidingen.

Afbeelding vergelijkbaar

Soortnaam

Mechatronische stromingssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Type

SBN234

Voedingsspanning

18 - 30 V/DC

Datasheet (PDF)

Leverbaar ma. 9 nov.

Aantal

Stuk(s)

Totaal (€ 367,77 / Stuk)

€ 367,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm SBN234 Mechatronische doorstroomsensor

Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

Analoge uitgang stroom [mA]: 4...20
Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 120 (Q > 1 L/min)
Reactietijd - stroombewaking [s]: 0,01
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
Weergave: Weergave-eenheid: 3 x LED, groen; schakeltoestand: 2 x LED, geel; meetwaarden: Alfanumeriek display, rood/groen 4-cijferig; programmering: Alfanumeriek display, 4-cijferig
Weergavebereik - temperatuurbewaking [°F]: -26...252
Weergavebereik [gph]: 0...720
Weergavebereik [gpm]: 0...12
Druksterkte [MPa]: 4
IO-Link Revision: 1.1
SDCI-NORM: IEC 61131-9 CKV
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Toepassing: Voor industrieel gebruik
Resolutie [gph]: 5
Resolutie [gpm]: 0,1
Resolutie - temperatuurbewaking [°F]: 2
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; frequentiesignaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: < 3
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
Demping analoge uitgang DAA - Stroombewaking [s]: 0...5
Demping proceswaarde DAP - stroombewaking [s]: 0...5
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (per uitgang 2 x 200 (...140 °F); 2 x 250 (...104 °F))
Druksterkte [bar]: 40
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Frequentie op eindpunt FRP [Hz]: 10...10000
Frequentie op eindpunt FRP - temperatuurbewaking [Hz]: 10...10000
Frequentie van de uitgang [Hz]: 0...10000
Frequentieeindpunt FEP [gph]: 40...600
Frequentieeindpunt FEP [gpm]: 0,67...10
Frequentieeindpunt FEP - temperatuurbewaking [°F]: 54...212
Frequentiestartpunt FSP - temperatuurbewaking [°F]: 14...172
Nauwkeurigheid - temperatuurbewaking [K]: 3 (77 °F; Q > 1 L/min)
Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (4% MW + 1% MEW); (Q > 1 L/min; medium medium- en omgevingstemperatuur: +71,6 °F ± 4K)
Totaal aantal uitgangen: 2
Gewicht [g]: 693.000
In stappen van - temperatuurbewaking [°F]: 2
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°F]: 5...176
MAWP bij toepassingen conform CRN [bar]: 40
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2
Media: Vloeibare media; water; glycol-oplossingen; koelsmeermiddelen
Mediumtemperatuur [°F]: 14...212
Meetbereik [gph]: 10...600
Meetbereik [gpm]: 0,2...10
Meetbereik - temperatuurbewaking [°F]: 14...212
Meetdynamiek: 1:50
Min. Procescyclustijd [ms]: 5
TTF: 145
Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; schakellogica; stroomuitgang; mediakeuze; demping schakel-/analoge uitgang; display draaibaar/uitschakelbaar; standaard-maateenheid; kleur proceswaarde
Profielen: Smart sensor: Procesdata variabele; Device Identification
Procesaansluiting: Schroefdraadaansluiting 3/4" NPT
Procesgegevens analoog: 2
Procesgegevens binair: 2
Terugschakelpunt RP [gph]: 0...595
Terugschakelpunt RP [gpm]: 0...9,9
Schakelpunt SP [gph]: 5...600
Schakelpunt SP [gpm]: 0,1...10
Schakelpunt SP - temperatuurbewaking [°F]: 16...212
Schakelcycli (mechanisch): 10 miljoen
Stapgrootte [gph]: 5
Stapgrootte [gpm]: 0,1
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 50
Temperatuurafwijking - temperatuurbewaking: 0,9802 °F / K
Bestand tegen overbelasting: Ja
Omgevingstemperatuur [°F]: 32...140
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4401 (roestvrij staal / 316); 1.4404 (roestvrij staal / 316L); messing (2.0371); messing chemisch vernikkeld; PPS; O-ring: FKM
Herhalingsnauwkeurigheid - stroombewaking: ± 1% MEW

Soortnaam: Mechatronische stromingssensor

Type: SBN234

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 18 - 30 V/DC

Kenmerken: LED-weergave

Aansluiting: M12

Response-tijd: 0.01 s

Uitgangen: Analoog (stroomsterkte)

Afdichtmateriaal: FKM

Operationele druk (max.): 40 bar

Gewicht: 693.000 g

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.
