Name: ifm Electronic SBY232 Mechatronische stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Brand: ifm Electronic
SKU: 3320957
Availability: BackOrder

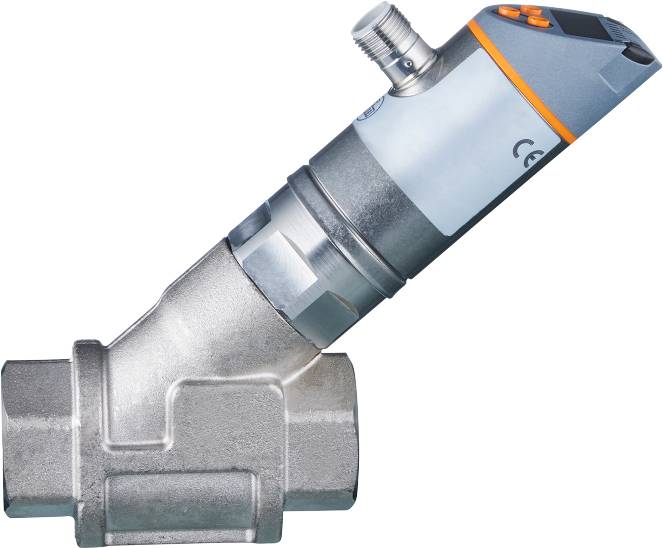

Ventiel met een zilveren behuizing en oranje details, schuin gepositioneerd, voor het controleren van de vloeistofstroom in buizensystemen.

Afbeelding vergelijkbaar

Soortnaam

Mechatronische stromingssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Type

SBY232

Voedingsspanning

18 - 30 V/DC

Datasheet (PDF)

Leverbaar ma. 9 nov.

Aantal

Stuk(s)

Totaal (€ 367,77 / Stuk)

€ 367,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm SBY232 mechatronische doorstroomsensor

Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

Analoge uitgang stroom [mA]: 4...20
Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 120 (Q > 1 L/min)
Reactietijd - stroombewaking [s]: 0,01
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
Weergave: Weergave-eenheid: 3 x LED, groen; schakeltoestand: 2 x LED, geel; meetwaarden: Alfanumeriek display, rood/groen 4-cijferig; programmering: Alfanumeriek display, 4-cijferig
Weergavebereik - temperatuurbewaking [°C]: -32...122
Weergavebereik [L/min]: 0...18
Weergavebereik [m3/h]: 0...1,08
Druksterkte [MPa]: 4
IO-Link Revision: 1.1
SDCI-NORM: IEC 61131-9 CKV
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: 0...60
Toepassing: Voor industrieel gebruik
Resolutie [L/min]: 0,05
Resolutie [m3/h]: 0,005
Resolutie - temperatuurbewaking [°C]: 1
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; frequentiesignaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: < 3
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
Demping analoge uitgang DAA - Stroombewaking [s]: 0...5
Demping proceswaarde DAP - stroombewaking [s]: 0...5
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (per uitgang 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Druksterkte [bar]: 40
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Frequentie op eindpunt FRP [Hz]: 10...10000
Frequentie op eindpunt FRP - temperatuurbewaking [Hz]: 10...10000
Frequentie van de uitgang [Hz]: 0...10000
Frequentieeindpunt FEP [L/min]: 1...15
Frequentieeindpunt FEP [m3/h]: 0,06...0,9
Frequentieeindpunt FEP - temperatuurbewaking [°C]: 12...100
Frequentiestartpunt FSP - temperatuurbewaking [°C]: -10...78
Nauwkeurigheid - temperatuurbewaking [K]: 3 (25 °C; Q > 1 L/min)
Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (4% MW + 1% MEW); (Q > 0,3 L/min; medium medium- en omgevingstemperatuur: +22 °C ± 4K)
Totaal aantal uitgangen: 2
Gewicht [g]: 685.500
In stappen van - temperatuurbewaking [°C]: 1
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -15...80
MAWP bij toepassingen conform CRN [bar]: 40
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2
Media: Vloeibare media; water; glycol-oplossingen; koelsmeermiddelen
Mediumtemperatuur [°C]: -10...100
Meetbereik [L/min]: 0,3...15
Meetbereik [m3/h]: 0,018...0,9
Meetbereik - temperatuurbewaking [°C]: -10...100
Meetdynamiek: 1:50
Min. Procescyclustijd [ms]: 5
TTF: 145
Parametermogelijkheden: Hysterese/venster; NO/NC; schakellogica; stroom-/frequentieuitgang; mediaselectie; demping schakel-/analoge uitgang; display draaibaar/uitschakelbaar; standaard-maateenheid; kleur proceswaarde
Profielen: Smart sensor: Procesdata variabele; Device Identification
Procesaansluiting: Schroefdraadaansluiting RP 3/4 binnendraad
Procesgegevens analoog: 2
Procesgegevens binair: 2
Terugschakelpunt RP [L/min]: 0...14,9
Terugschakelpunt RP [m3/h]: 0...0,895
Terugschakelpunt RP - temperatuurbewaking [°C]: -10...99
Schakelpunt SP [L/min]: 0,1...15
Schakelpunt SP [m3/h]: 0,005...0,9
Schakelpunt SP - temperatuurbewaking [°C]: -9...100
Schakelcycli (mechanisch): 10 miljoen
Stapgrootte [L/min]: 0,05
Stapgrootte [m3/h]: 0,005
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 50
Temperatuurafwijking - temperatuurbewaking: 0,029 °C / K
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4401 (roestvrij staal / 316); 1.4404 (roestvrij staal / 316L); messing (2.0371); messing chemisch vernikkeld; PPS; O-ring: FKM
Herhalingsnauwkeurigheid - stroombewaking: ± 1% MEW

Soortnaam: Mechatronische stromingssensor

Type: SBY232

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 18 - 30 V/DC

Kenmerken: LED-weergave

Aansluiting: M12

Response-tijd: 0.01 s

Uitgangen: Analoog (stroomsterkte)

Materiaal: RVS

Materiaaleigenschap: Vernikkeld

Afdichtmateriaal: FKM

Min. medium temperatuur: -10 °C

Max. medium temperatuur: 100 °C

Operationele druk (max.): 40 bar

Gewicht: 685.500 g

Min. omgevingstemperatuur: 0 °C

Max. omgevingstemperatuur: 60 °C

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.
