Lumel B2 1000A/60mV Meetshunt Meetstroom 1000 A Spanningsverval (num) 60 mV Shuntweerstand 60 mV B2 1000A/60mV kopen ? Conrad Electronic

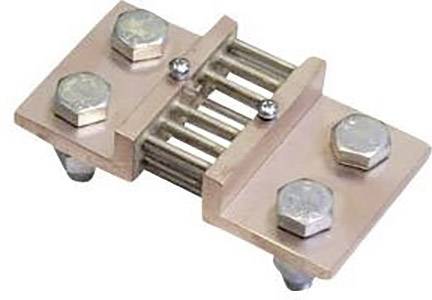

Een koperstroomrailverbinder met metalen staven en schroeven voor bevestiging, gebruikt in elektrische verdeelsystemen.

Afbeelding vergelijkbaar

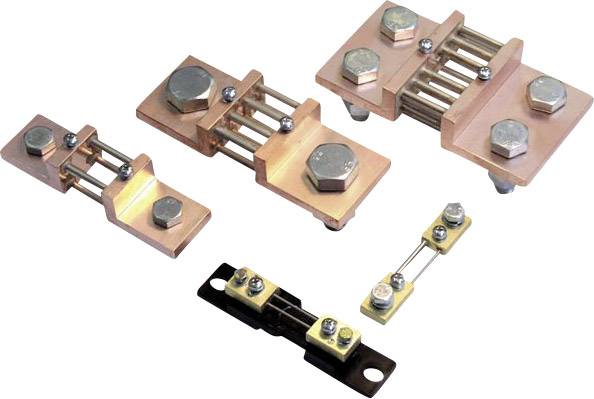

Verschillende elektrische koperverbindingen, bestaande uit metaalplaten en schroeven, vertonen variaties in grootte en vorm.

1/2

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 21 sep.

8 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Slechts 8 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Soortnaam: Meetshunt

Meetstroom: 1000 A

Nauwkeurigheidsklasse: 0.2

Afm.: (l x b x h) 165 x 60 x 30 mm

Gewicht: 1.45 kg

Breedte: 60 mm

Hoogte: 30 mm

: 165 mm

Spanningsverval: 60 mV

Type: B2 1000A/60mV

Aansluitingen: Schroefklemmen

Bouwtype: B

Bevestigingswijze: Schroeven

Aansluiting: Schroefklemmen

Documenten en downloads

Datablad

Datablad 1562747 Lumel B2 1000A/60mV Meetshunt Meetstroom 1000 A Spanningsverval (num) 60 mV Shuntweerstand 60 mV B2 1000A/60mV

Omschrijving

Met shuntweerstanden worden gelijkstroomwaarden gemeten. Op de weerstand vindt een met de stroom proportionele spanningsval plaats, die bijv. met een draaispoelinstrument kan worden weergegeven. Shuntweerstanden in klasse 0,2 worden conform DIN 43 703 gemaakt. De door de shuntweerstand lopende stroom wekt een spanningsval op die met een parallel geschakeld meetinstrument wordt gemeten. Shuntweerstanden worden zo afgestemd dat bij nominale stroom een precies gedefinieerde spanningsval (60 mV bij type B2) optreedt.
