PCE Instruments BIA600-SY-10-700 Sluitkrachtmeter 0 - 700 N ISO
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 3.971,07 / Stuk)
€ 3.971,07
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

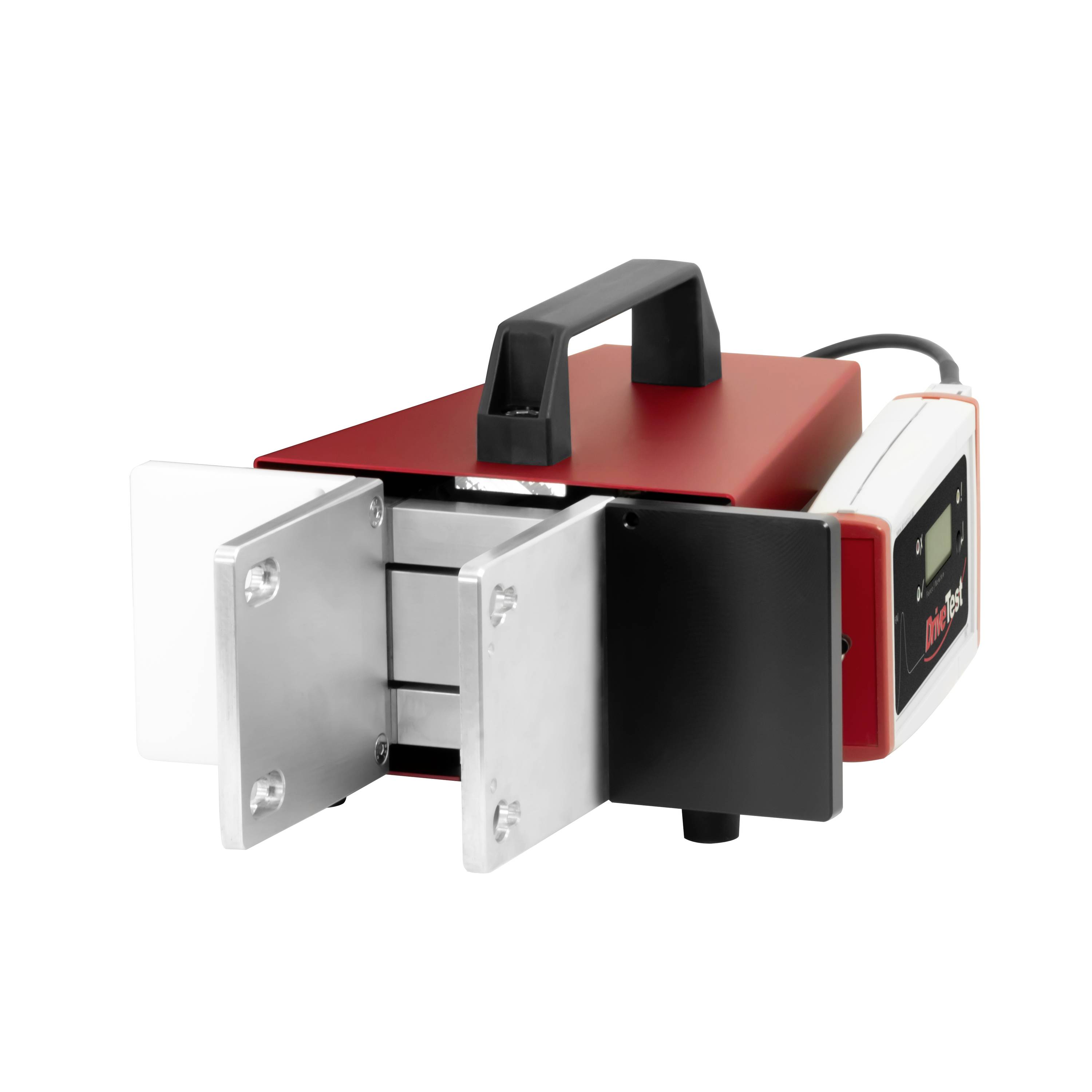

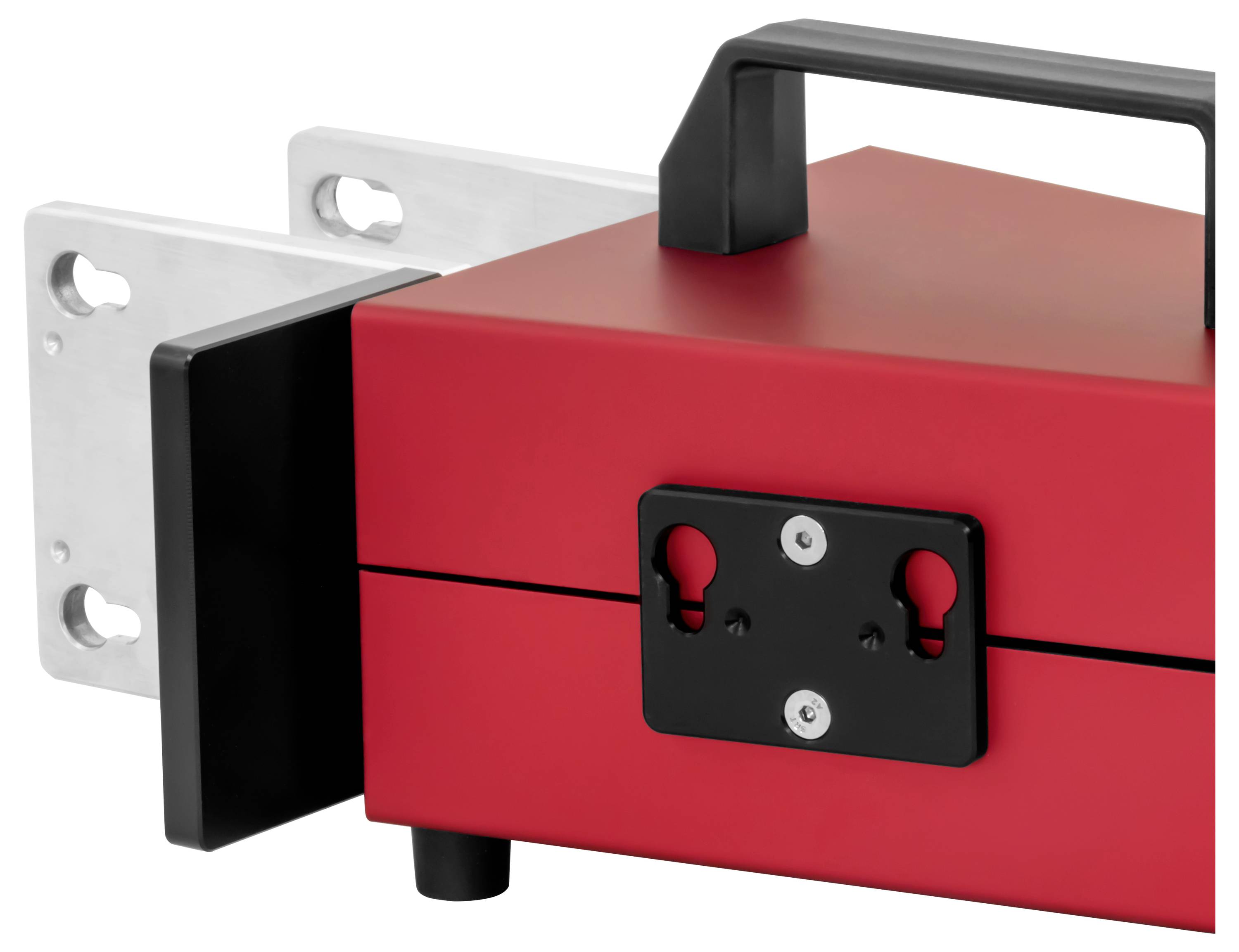

Dynamometer DriveTest BIA600
- Dynamometer / veiligheid door meting van de sluitkracht
- Sluitkrachtmeetsysteem voor railvoertuigdeuren
- Toepasselijke normen DIN en 147522015 DIN en 147522005 (optioneel)
- Nauwkeurige metingen
- Robuuste uitvoering
- Eenvoudig in gebruik met één knop of op afstand bediend via Microsoft ® DLL
- Interface of National Instruments ® LabView-bibliotheek
- Professionele PCsoftware PinchPilot
- Afstandhouder voor alle openingsbreedtes conform en 147522015
- Automatische grenswaardeinstelling door afstanddetectie
- Complete levering van alle componenten in de hoogwaardige transportkoffer
- Ondersteuning van het beheer van grote wagenparken
Technische specificaties
- BIA600
- Krachtinvoer aan beide zijden
- Meetbereik 0 700 N
- Nauwkeurigheid +/ 3 N (0100 N)
- +/ 3 % (>100 N)
- Veersnelheid 10 N/mm
- Openingswijdte 90 mm
- Oppervlak 100 x 100 mm
- Krachtsensor DMSBridge
- Afmetingen 320 x 250 x 110 mm
- Gewicht 30 kg

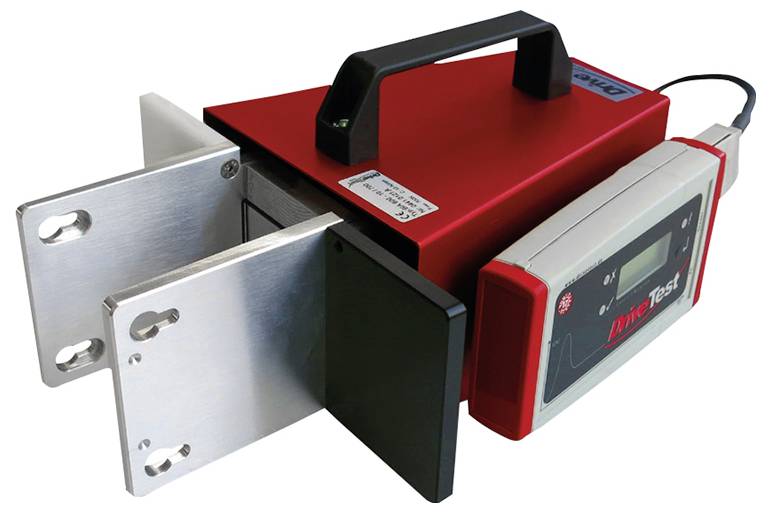

- Weergaveapparaat SEB2
- Datalogger met LCDdisplay en LEDstatusweergaven bedieningstoets serieel
- Interface
- Optioneel PCgestuurde meting
- 9 V batterijvoeding
- Real-time klok
- Geheugen voor 100 metingen
- Sensor en PCinterface
- Weergave van de piekwaarde
- Beoordelingsweergave i O/n i O

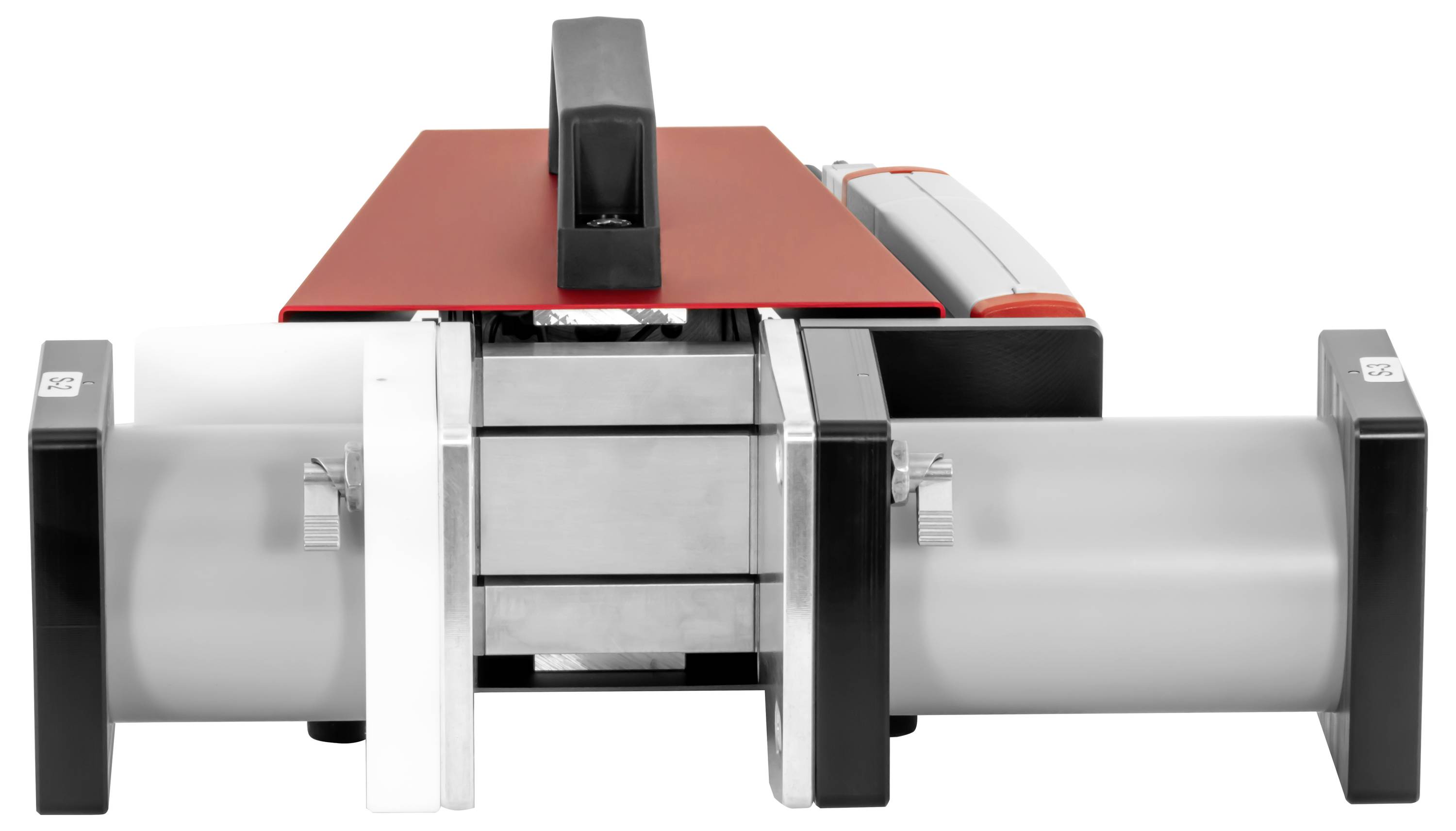

- Afstandhouder
- Complete set voor alle openingsbreedtes conform en 147522015
- Automatische herkenning van de gebruikte afstandhouders
- Automatische grenswaardeinstelling overeenkomstig openingsbreedte
- Eenvoudige toepassing snelle montage zonder gereedschap
- Robuuste uitvoering laag gewicht POM
- Samen met BIA 600sensor SEB2 in een transportkoffer
- PCAnalysesoftware PinchPilot
- MEERTALIG (DE EN IT FR ES)
- Grafische weergave van het krachtverloop
- Berekening van de normrelevante parameters
- Beoordeling volgens verschillende richtlijnen mogelijk
- Aangepast beleid instelbaar
- Protocolafdruk
- Gegevensexport (Excel CSV PDF)
- Optionele identificatie van de meetplaats
- Systeemvereisten software PinchPilot (zie tab software/app)
- Soortnaam
Sluitkrachtmeter
- Weergave
LCD
- Meetbereik kracht (max.)
700 N
ISO
- Voedingsspanning
9 V/DC
- Afm.
(l x b x h) 320 x 250 x 110 mm
- Gewicht
3000 g
- Resolutie (kracht)
1 N
- Basisnauwkeurigheid (±) %
3 %
- Meetbereik kracht
0 - 700 N
- Meetbereik kracht (min.)
0 N
- Meetfrequentie
250 Hz
- Breedte
250 mm
- Hoogte
110 mm
320 mm
- Interfaces
RS-232C
USB
Serieel
USB 2.0 bus B
USB 2.0 stekker B
USB 2.0 stekker A
4-aderig
USB 2.0 stekker intern 4-polig
1x RS485
1x USB 2.0 Device
Meer tonen
Documenten en downloads
Datablad
Datablad 2813710 PCE Instruments BIA600-SY-10-700 Sluitkrachtmeter 0 - 700 N ISO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813710 PCE Instruments BIA600-SY-10-700 Sluitkrachtmeter 0 - 700 N ISO
Omschrijving
De dynamometer is een elektronisch meetapparaat voor railvoertuigdeuren. De luxueuze constructie combineert precisie met praktische robuustheid en zorgt voor nauwkeurige meetwaarden, ook na jarenlang gebruik in een ruwe omgeving.
Bij cyclische metingen bij voertuigen met meerdere deuren is een snelle, eenvoudige uitvoering van groot belang. Hiervoor is een software voor de dynamometer ontwikkeld, die het verloop van de metingen en de inspanning voor de documentatie drastisch vermindert. Met enkele bedieningsstappen kunnen de metingen van een compleet voertuig worden overgenomen, in tabelvorm of grafisch worden geanalyseerd en vervolgens als rapport worden afgedrukt.
Voor de integratie in een geautomatiseerde testprocedure stellen wij geschikte interfaces (bijv. Microsoft ® DLL of National Instruments ® LabVIEW) beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
Bij cyclische metingen bij voertuigen met meerdere deuren is een snelle, eenvoudige uitvoering van groot belang. Hiervoor is een software voor de dynamometer ontwikkeld, die het verloop van de metingen en de inspanning voor de documentatie drastisch vermindert. Met enkele bedieningsstappen kunnen de metingen van een compleet voertuig worden overgenomen, in tabelvorm of grafisch worden geanalyseerd en vervolgens als rapport worden afgedrukt.
Voor de integratie in een geautomatiseerde testprocedure stellen wij geschikte interfaces (bijv. Microsoft ® DLL of National Instruments ® LabVIEW) beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Toepasselijke normen DIN en 147522015 DIN en 147522005 (optioneel) nauwkeurige metingen robuuste uitvoering eenvoudig in gebruik met één toets of op afstand bediend via Microsoft ® DLL interface of National Instruments ® LabView Library professionele PCsoftware PinchPilot afstandhouders voor alle openingsbreedtes conform en 147522015 automatische grenswaardeinstelling door afstandherkenning van complete leveringsomvang van alle componenten Hoogwaardige transportkoffer ondersteuning voor het beheer van grote wagenparken
Omvang van de levering
- 1x dynamometer BIA600 meegeleverd Aansluitkabel
- 1 x weergaveapparaat SEB2 datalogger met LCD-display en LED-statusindicatoren, bedieningstoets, seriële interface
- 1x 9 V batterij (blok)

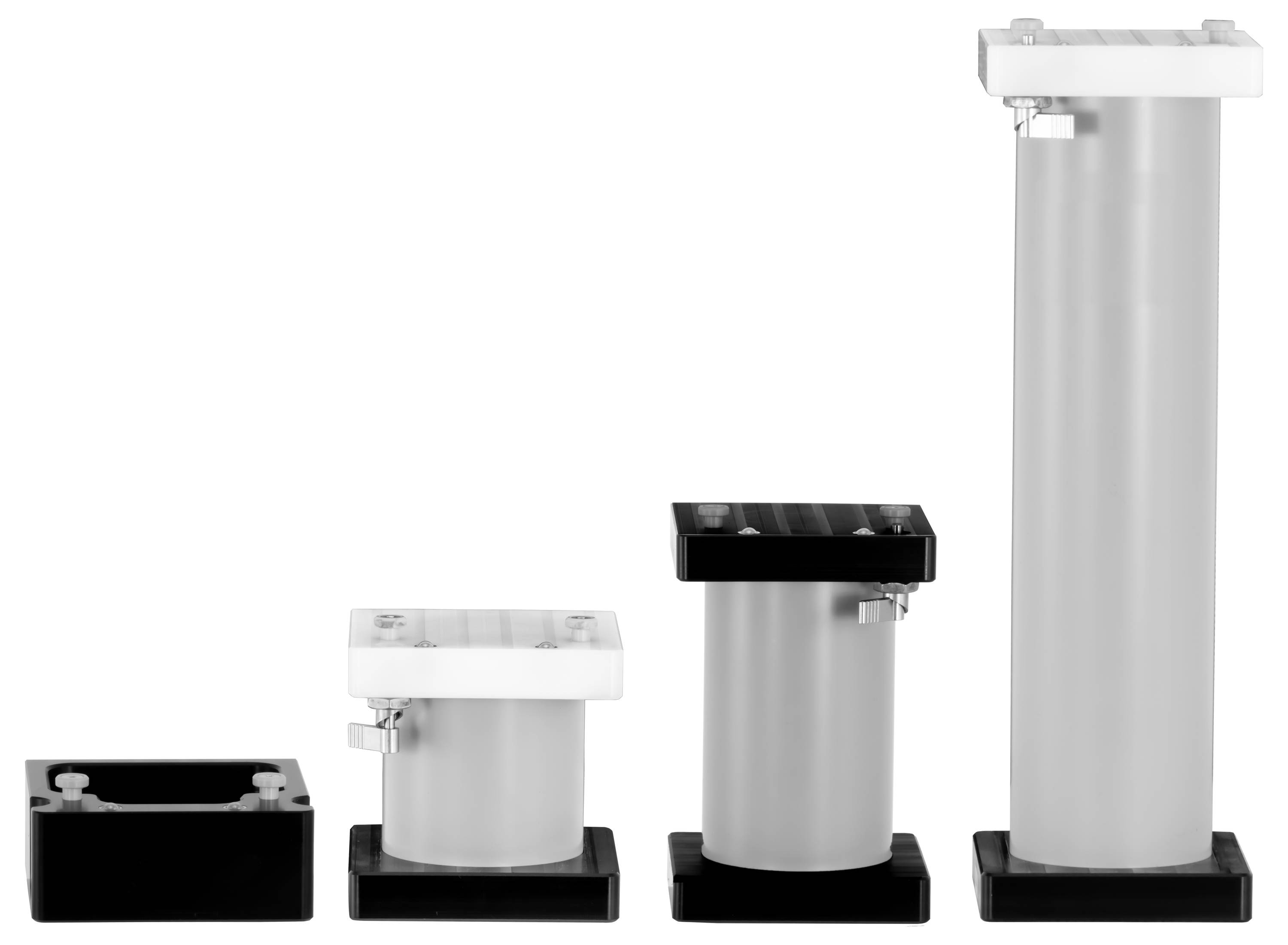

- 1 x afstandhouder (4 stuks EN 14752:2015
- 1 x transportkoffer met schuimstof inlegstuk voor de complete levering
- 1x PC-verbindingskabel (USB)
- 1 x PinchPilot PC-software, geschikt voor Windows XP, Vista, W7, W8, W10
- 1x gebruikershandboek
- 1x ISO-kalibratiecertificaat
