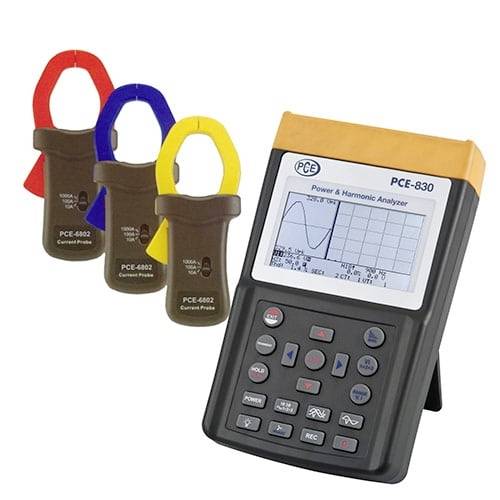

PCE Instruments PCE-830-2 Netwerkanalyser
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 2.268,60 / Stuk)
€ 2.268,60
excl. btw
Gratis verzending*
Highlights & Details
Vermogensstroomstoringsanalysator PCE-830-2
- Analyse van 3 fasen/4-draads-, 3 fasen/3-draads-, 1 fase/2-draads-, 1 fase/3-draads netwerken
- Effectieve waardemeting (V 123 en I 123)
- METING VAN HET WERKZAAM VERMOGEN (W, KW, MW, GW)
- Meting van het blindvermogen (KVA, KVAR)
- Vermogensfactor (PF)
Technische specificaties
- AC watt ( 50 of 60 Hz, PF 0,5 tot 1)
- meetbereik
- resolutie
- nauwkeurigheid
- 5,0... 999,9 W
- 0,1 W
- ±1% ±0,8 W
- 1,000... 9,999 kW
- 0,001kW
- ±1% ±8 W
- 10,00... 99,99 kW
- 0,01 kW
- ±1% ±80 W
- 100,0... 999,9 kW
- 0,01 kW
- ±1% ±0,8 kW
- 1000... 9999 kW
- 1 kW
- ±1% ±8 kW
- AC-stroom (50 of 60 Hz, automatische bereikkeuze, TRMS)
- meetbereik
- resolutie
- nauwkeurigheid
- 0,04 A... 1 A
- 0,001 A
- ±0,5% ±0,05 A
- 0,4 A... 10,0 A
- 0,01 A
- ±0,5% ±0,05 A
- 4 A... 100,0 A
- 0,1 A ±1,0%
- ±0,5 A
- AC spanning (50 of 60 Hz, TRMS)
- meetbereik
- resolutie
- nauwkeurigheid
- 20,0... 500,0 V
- 0,1 V
- ±0,5% ±5 dgt
- (fase tegen nulleider)
- 20,0... 600,0 V
- 0,1 V
- ±0,5% ±5 dgts
- (fase tegen fase)
- Harmonische vervorming van de AC-spanning
- meetbereik
- resolutie
- nauwkeurigheid
- 1... 20te
- 0,1%
- ±1,0%
- 21... 49te
- 0,1 %
- 4 % v.M.-waarde. ±2,0%
- 50... 99te
- 0,1 %
- 6 % v.M.-waarde. ±2,0%
- harmonische van de AC-stroom in %
- meetbereik
- resolutie
- nauwkeurigheid
- 1... 20te
- 0,1%
- ±0,2% v.M.-waarde. ±1,0%
- 11... 20te
- 0,1%
- ±2% v.M.-waarde. ±1,0%
- 21... 50 te (A)
- 0,1% ±5% v.M.-waarde.
- ±1,0%
- 21... 50 te (mA)
- 0,1% ±10% v.M.-waarde.
- ±1,0%
- 51... 99te
- 0,1%
- ±35% v.M.-waarde. ±1,0%
- Vermogensfactor
- (PF) meetbereik
- resolutie
- nauwkeurigheid
- 0,00... 1,00
- 0,01
- ±0,04
- fasehoek (Phi)
- meetbereik
- resolutie
- nauwkeurigheid
- -180°... 180°
- 0,1°
- ±1°
- totale harmonische vervorming
- meetbereik
- resolutie
- nauwkeurigheid
- 0,0... 20,0%
- 0,1%
- ±1%
- 20,0... 100%
- 0,1%
- ±3% v.M.-waarde. ±5%
- 100... 999,9%
- 0,1%
- ±10% v.M.-waarde. ±10%
- piekwaarde meting bij AC spanning/stroom
- meetbereik
- resolutie
- nauwkeurigheid
- 50 Hz
- 19 US
- ±5% ±30 digits
- 60 Hz
- 16 US
- ±5% ±30 digits
- Meting van de piekwaarde bij AC spanning/stroom
- meetbereik
- resolutie
- nauwkeurigheid
- 1,00... 99,99
- 0,01
- ±5% ±30 digits
- Frequentiebereik in auto-modus
- meetbereik
- resolutie
- nauwkeurigheid
- 45... 65 Hz
- 0,1 Hz
- 0,1 Hz
- geheugen 512 kB (niet-vluchtig geheugen) voor maximaal 52420 meetwaarden bij 1 fase/2-draads meting
- interface USB
- (optisch geïsoleerd) software en datakabel meegeleverd geschikt vanaf Windows2000 XP, ME
- display met achtergrondverlichting puntmatrix LCD
- -display voeding 8 x 1,5 V type AA
- (penlite) afmetingen 257 x 155 x 57 mm
- gewicht 1160g
- omgevingscondities max. 85% relatieve vochtigheid / -10... +50 °C
- beschermingsgraad / norm IEC 61010, 600 V/CAT III.
- Stroommeettang PCE-6802 (1000A)
- stroomgeleideropname 55 mm
- diameter bereikkeuze handmatig (10A, 100A, 1000A)
- afmetingen 244 x 97 x 46 mm
- gewicht 600 g
- Soortnaam
Netwerkanalyser
Fabrieksstandaard (zonder certificaat)
Documenten en downloads
Datablad
Datablad 2452275 PCE Instruments PCE-830-2 Netwerkanalyser
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2452275 PCE Instruments PCE-830-2 Netwerkanalyser
Omschrijving
Vermogensstroomstoringsanalysator PCE-830-2 3 - fasen vermogensmeter/energiemeter en harmonische analysator met datageheugen/PC-interface en software de vermogensstroomstoringsanalysator PCE-830 dient voor de in- en driefasige meting van elektrische grootheden in het wisselstroomnet. Niet alleen de „normale” meetgrootheden zoals spanning, stroom, frequentie, vermogen en energie worden met de vermogensstroomstoringsanalysator bepaald, ook de volgens EN50160 vereiste waarden zoals harmonischen, interharmonische en asymmetrie worden weergegeven. Storingen in het net zoals onderbrekingen, inbraken, tijdelijke of transiente overspanningen (vanaf 16uS-duur) kunnen met hun overeenkomstige waarden worden bepaald. Daarbij geeft het zeer contrastrijke, met achtergrondverlichting verlichte puntmatrix LCD-display maximaal 35 parameters tegelijkertijd weer. Maximaal 3 stroomtangen kunnen gelijktijdig worden aangepast. In de datalogger-modus kunnen tot 17470 meetwaarden (3 fasen/4-draads), in het eenvoudigste geval tot 52400 meetwaarden (1 fase/2-draads), over 85 records worden verdeeld. Zo is deze power- en netstoringsanalysator PCE-830 optimaal voor langdurige analyse te gebruiken. De in het apparaat verzamelde meetwaarden kunnen naar wens naar een PC worden overgedragen en met de bijbehorende analysesoftware worden geanalyseerd. Alles wat u nodig hebt voor het meten en analyseren was inbegrepen (ook software en datakabels). De vermogensmeter wordt in de fabriek geleverd, maar kan optioneel ook laboratoriumgekalibreerd en conform ISO gecertificeerd worden (bij eerste bestelling of bij een herkalibratie, bijv. jaarlijks).
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 x vermogensstroomstoringsanalysator PCE-830-2
- 3 x stroomtang PCE-6802 (1000 A)
- 4x geïsoleerde krokodilklem
- 4 x veiligheidsmeetkabel elk 3M lang
- 8x batterij
- 1x netvoeding
- 1x draagtas
- 1x USB PC-kabel
- 1x software (Engelstalige)
- 1x gebruiksaanwijzing
