Name: PCE Instruments PCE-HFG 10K-ICA Hydraulische ringkrachtsensor 0 - 10000 N ISO
Brand: PCE Instruments
SKU: 3812859
Availability: BackOrder

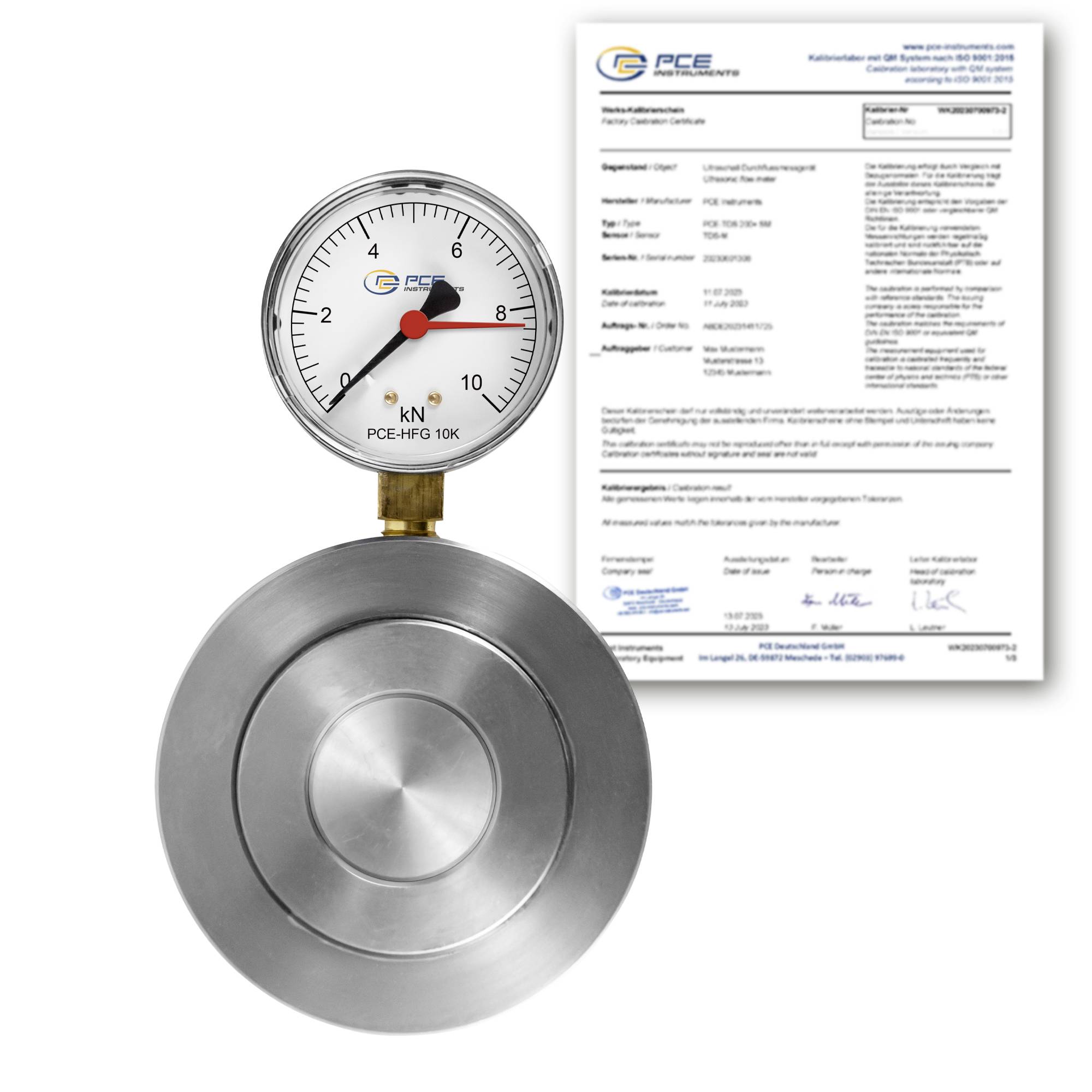

Circulaire metalen krachttester met schaalverdeling en certificaatdocument erachter, geëtiketteerd PCE-HFG 10K en kN.

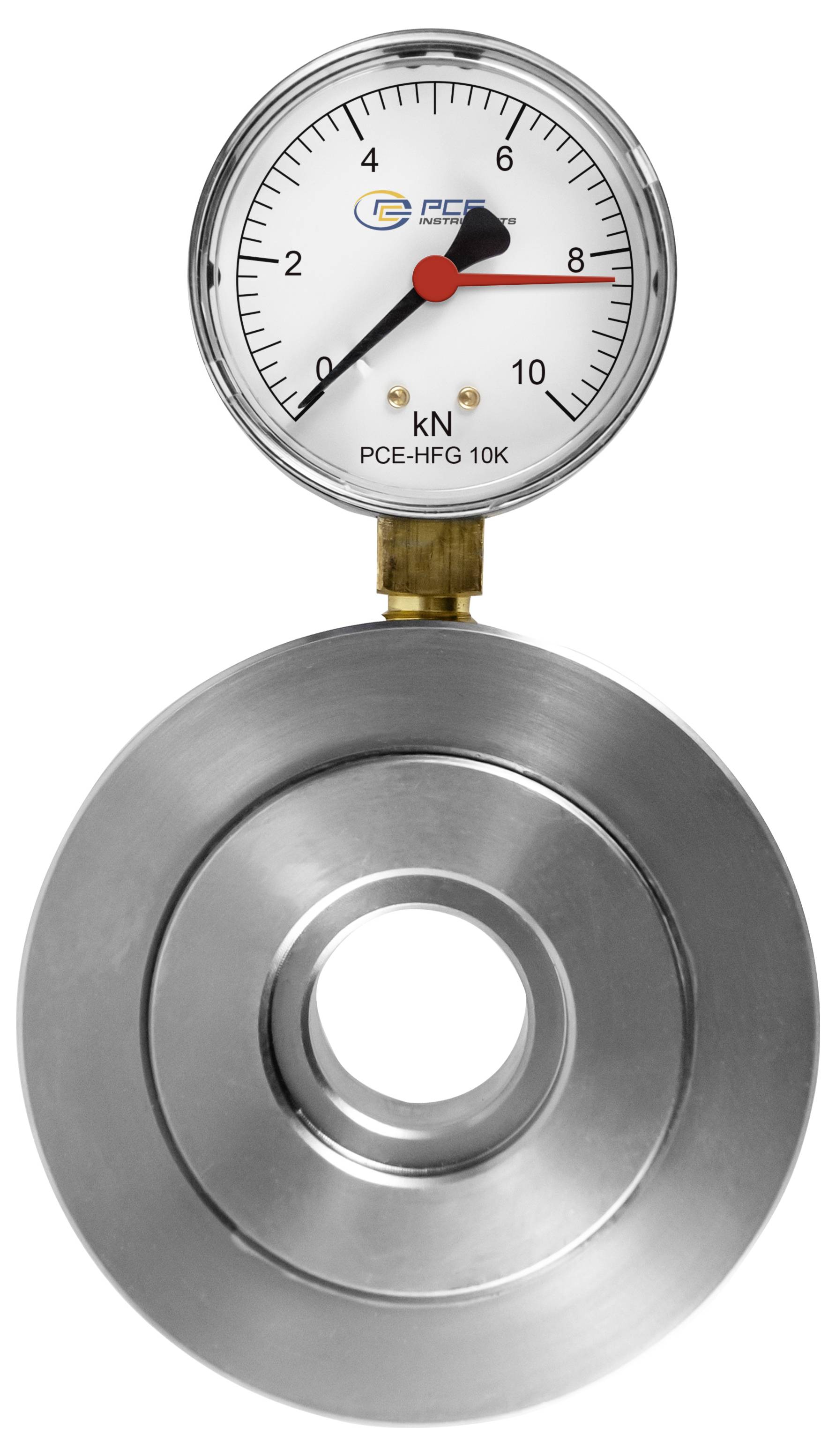

Wijzerplaatkrachtmeter bevestigd aan een ringvormige metalen meetcel, met een meting in kilonewton op een schaal van 0–10.

Metalen ronde gemaakte dop of plug met een afgetrapte cilindrische basis, weergegeven op een witte achtergrond.

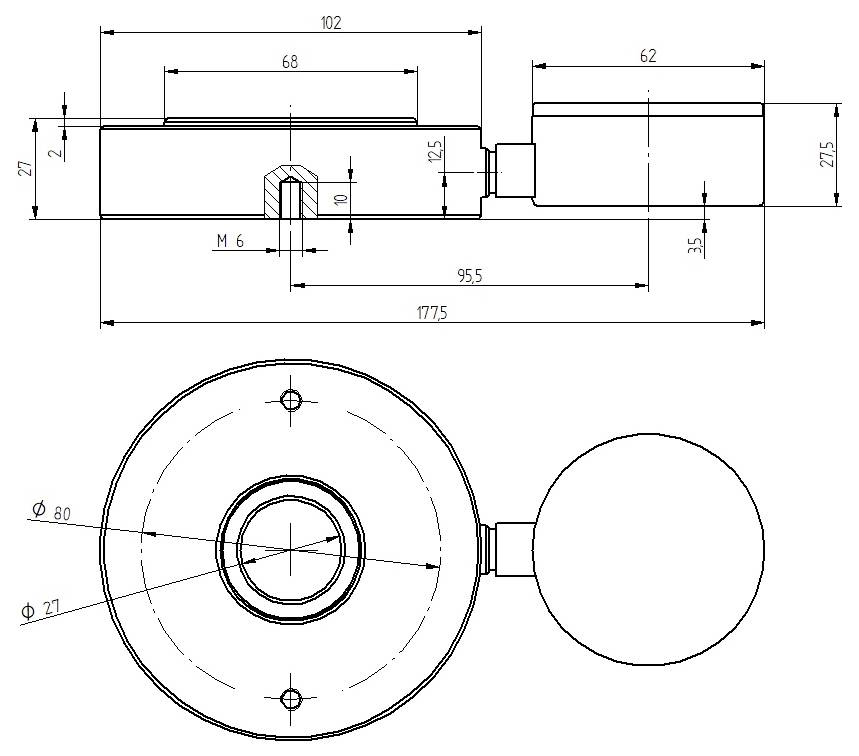

Technische tekening van een cirkelvormig mechanisch onderdeel met zijgemonteerde cilindrische sectie, waarbij voor- en zijkanten zijn weergegeven met afmetingen en M6 schroefdraadgat.

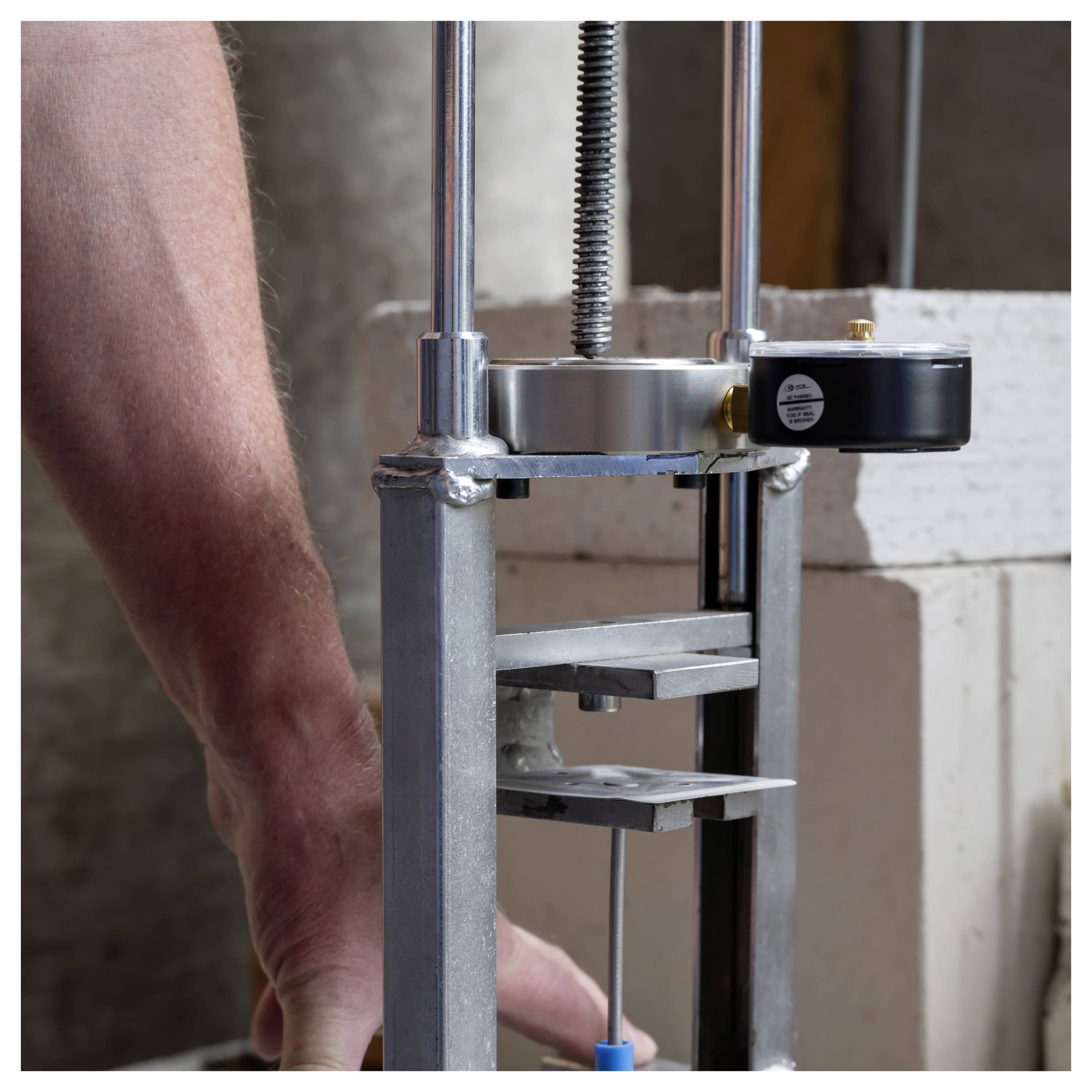

Close-up van een compressietestmachine met de hand van een persoon die het monster onder de pers afstelt.

1/5

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 12 jan. 2027

Aantal

Stuk(s)

Totaal (€ 895,00 / Stuk)

€ 895,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Professional. Calibrated. Equipment. PCE-HFG 10K-ICA

Hydraulische krachtopnemer van roestvrij staal
Meting van statische druk
Ringkrachttransducers en drukstempel
Schroefopname voor axiale montage
Geïntegreerde sleepwijzer
Drukweergave in kiloton [kN]
Incl. ISO-kalibratiecertificaat

Extra services en acties

Technische specificaties

Kracht
Meetbereik 0 tot 10000 N
Resolutie 200 N
Nauwkeurigheid ±1,95% v.e.
Algemene technische gegevens
Eenheid(en) GN
Display type zonder display
Sensor hydraulische krachtopnemer
Bevestiging boringen 2 x M6
Afmetingen maten weergave: Ø55 mm, hydraulische slang lengte: 100 cm.
Beschermingsklasse (apparaat) IP52
Gebruikscondities 0 tot 50 °C / 20 ... 90 % RV
Opslagcondities: -10 tot 60 °C / 20 ... 90 % RV
Afmetingen ( L x b x h x d ) 175 x 100 x 28 x 55 mm
Gewicht 1600 g

Soortnaam: Hydraulische ringkrachtsensor

Weergave: Analoog

Meetbereik kracht (max.): 10000 N

: ISO

Afm.: (l x b x h) 175 x 100 x 28 mm

Gewicht: 1.6 kg

Resolutie (kracht): 200 N

Basisnauwkeurigheid (±) %: 1.85 %

Meetbereik kracht: 0 - 10000 N

Meetbereik kracht (min.): 0 N

Breedte: 100 mm

Hoogte: 28 mm

: 175 mm

Documenten en downloads

Datablad

Datablad 3812859 PCE Instruments PCE-HFG 10K-ICA Hydraulische ringkrachtsensor 0 - 10000 N ISO

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812859 PCE Instruments PCE-HFG 10K-ICA Hydraulische ringkrachtsensor 0 - 10000 N ISO

Omschrijving

Een hydraulische krachtopnemer is gebaseerd op het principe dat de kracht die op de drukstempel werkt, hydraulisch wordt gemeten. De gegenereerde hydraulische druk wordt door de hydraulische krachtopnemer op een schaal in kiloton weergegeven. Met de geïntegreerde sleepwijzer kan onze hydraulische krachtopnemer de betreffende maximale meetwaarde weergeven.

Een ander bijzonderheid van de hydraulische krachtopnemer is de 27 mm grote ringopening. Met deze ringopening kunnen met de hydraulische krachtsensor metingen worden uitgevoerd op bijvoorbeeld geleiderails, assen en ook pennen van bijvoorbeeld een hydraulische pers. Met de inzetbare stempeladapter kan de hydraulische krachtopnemer binnen enkele seconden van een ringkrachtmeter in een drukstempelkrachtmeter worden omgezet. Daardoor is de hydraulische krachtopnemer flexibel inzetbaar.

Overal waar krachten worden gemeten, wordt een hydraulische krachtopnemer toegepast. Optimaal te gebruiken is een hydraulische krachtopnemer daarom bij onderhoudsmetingen en afstelwerkzaamheden van bijvoorbeeld industriële machines.

De teksten voor dit artikel zijn automatisch vertaald.
