Name: PCE Instruments PCE-PA 8000 Netwerkanalyser 3-fasig Met logger, Incl. stroomtang
Brand: PCE Instruments
SKU: 2452550
Availability: InStock

Klemmeter-vermogensanalysator met drie rode stroomklemmen met de labels A1, A2 en A3, plus blauwe, zwarte, gele en rode meetsnoeren aangesloten op de handheld displayeenheid.

LCD-instellingenscherm op een PCE Instruments-vermogensanalyser met map 'WTA08', bestand '3P408001.XLS' en instelopties zoals kliemtype, baudrate en datum/tijd.

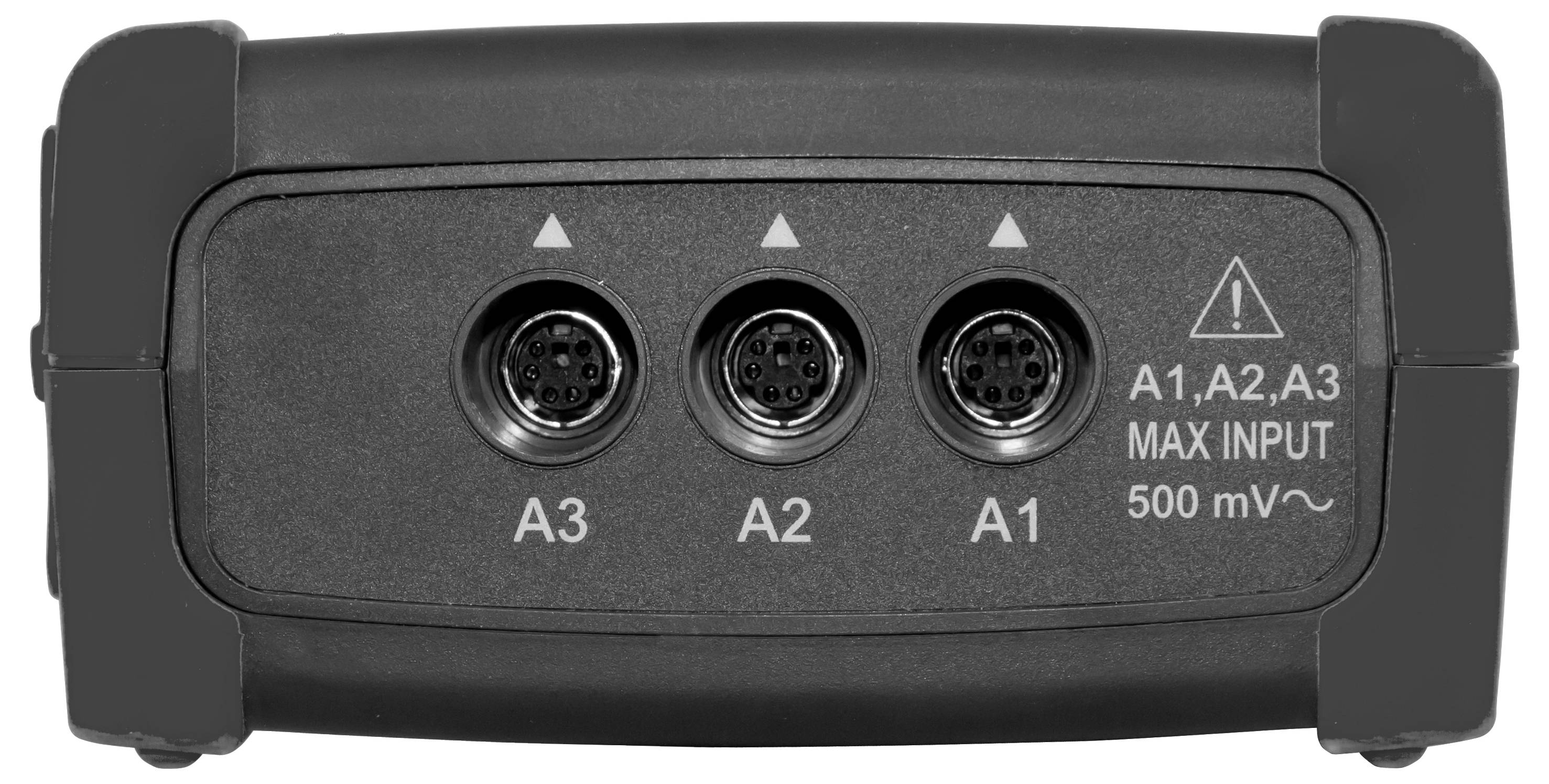

Achterpaneel van een apparaat met drie ronde ingangspoorten met het label A3, A2 en A1, plus waarschuwingstekst 'A1,A2,A3 MAX INPUT 500 mV~'.

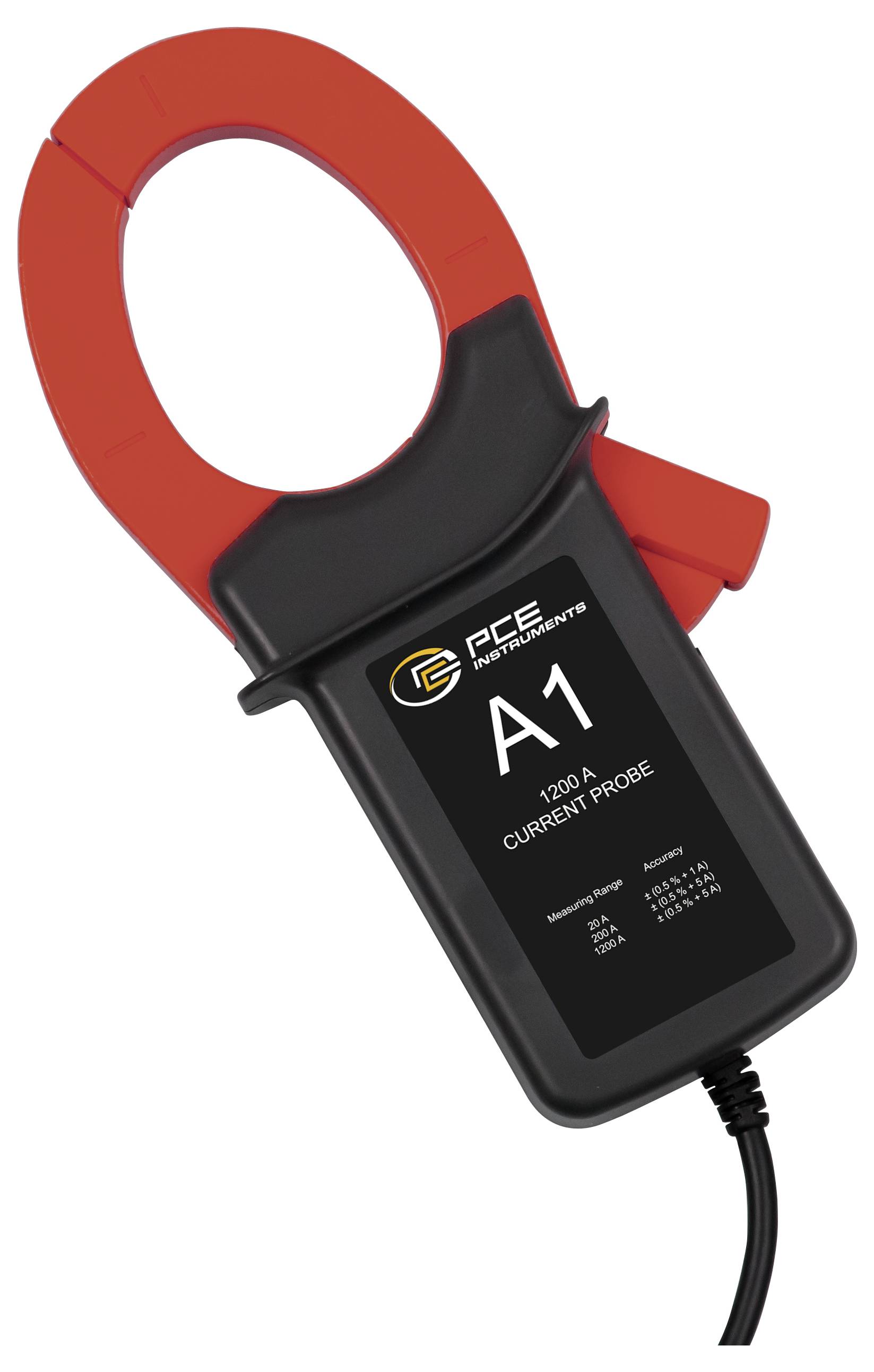

Stroomtang-achtige stroomsonde met het label 'A1' van PCE, met rode scharnierende bekken en aangesloten kabel op een witte achtergrond.

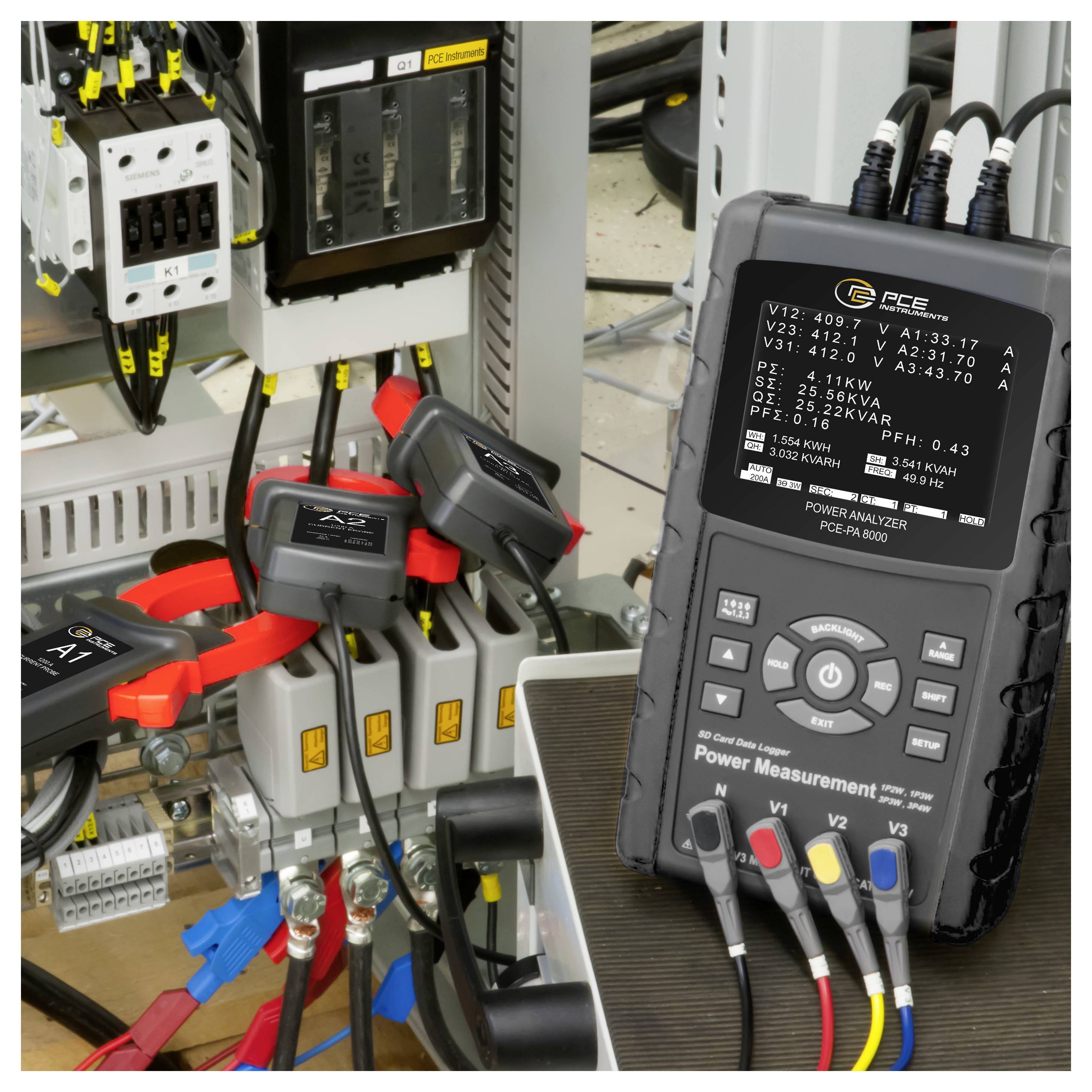

Handheld power quality analyser aangesloten op een elektrisch bedieningspaneel, dat spanning, stroom, vermogen en harmonischen meet met stroomklemmen en meetsnoeren.

Krachtkwaliteitsanalysator aangesloten op de elektrische bedrading in een schakelkast, met stroomtang en meetsnoeren bevestigd aan kabels en automaten.

Weergave van een Power Analyzer met mapnaam 'WTA08', bestandsnaam '3P408001.XLS', RS232-verbinding, data-indelingsinstellingen en meer.

Elektrische schakelkast met verschillende kabels en een aangesloten meetapparaat voor spanning- en stroomcontrole.

1/8

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 4 nov.

34 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 1.609,00 / Stuk)

€ 1.609,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Vermogensmeter PCE-PA 8000

3 fase-vermogensanalyse in 3 fasen/4-draads-, 3 fasen/3-draads-, 1 fase/2-draads- en 1 fase/3-draadsnetwerken
True RMS-meting van stroom en spanning
Meting van effectief vermogen en schijn- en blindvermogen
Bepaling van fasehoek en vermogensfactor

Technische specificaties

Spanningsmeting (AC V)
Meetbereik 10 V tot 600 V (tussen fase en neutraal) 10 V tot 600 V (tussen de fasen)
Resolutie: 0,1 V
Nauwkeurigheid ± (0,5% + 0,5 V)
Stroommeting (AC A)
Meetgebied 0 - 20 A
Resolutie 0,001 A (< 10 A) 0,01 A (= 10 A)
Nauwkeurigheid: ± (0,5% + 0,1 A)
Meetgebied 20 - 200 A
Resolutie 0,01 A (< 100 A) 0,1 A (= 100 A)
Nauwkeurigheid: ± (0,5% + 0,5 A)
Meetgebied 200 - 1200 A
Resolutie 0,1 A (< 1000 A) 1 A (= 1000 A)
Nauwkeurigheid ± (0,5 A + 5 A)
Effectief vermogen
Meetbereik / resolutie / nauwkeurigheid
0 kW tot 9,999 kW / 0,001 kW / ± (1% + 0,008 kW)
10 kW tot 99,99 kW / 0,01 kW / ± (1% + 0,008 kW)
100 kW tot 999,9 kW / 0,1 kW / ± (1% + 0,8 kW)
1 MW tot 9,999 MW / 0,001 MW / ± (1% + 0,008 MW)
Schijnbaar vermogen
Meetbereik / resolutie / nauwkeurigheid
0 kVA tot 9,999 kV / 0,001 kVAR / ± (1% + 0,008 kVAR)
10 kVA tot 99,99 kVA / 0,01 kVAR / ± (1% + 0,08 kVAR)
100 kVA tot 999,9 kVA / 0,1 kVAR / ± (1% + 0,8 kVAR)
1 MVA tot 9,999 MVA / 0,001 MVAR / ± (1% + 0,008 MVAR)
Blindvermogen
Meetbereik / resolutie / nauwkeurigheid
0 kVAR tot 9.999 kVAR / 0,001 kVAR / ± (1% + 0,008 kVAR)
10 kVAR tot 99,99 kVAR / 0,01 kVAR / ± (1% + 0,08 kVAR)
100 kVAR tot 999,9 kVAR / 0,1 kVAR / ± (1% + 0,8 kVAR)
1 MVAR tot 9,999 MVAR / 0,001 MVAR / ± (1% + 0,008 MVAR)
Effectieve energie
Meetbereik / resolutie / nauwkeurigheid
0 kWh tot 9,999 kWh / 0,001 kWh / ± (2% + 0,008 kWh)
10,00 kWh tot 99,99 kWh / 0,01 kWh / ± (2% + 0,08 kWh)
100,0 kWh tot 999,9 kWh / 0,01 kWh / ± (2% + 0,8 kWh)
1 MWh tot 9,999 MWh / 0,001 MWh / ± (2% + 0,008 MWh)
Schijnbare energie
Meetbereik / resolutie / nauwkeurigheid
0 kVAh tot 9,999 kVAh / 0,001 kVAh / ± (2% + 0,008 kVAh)
10,00 kVAh tot 99,99 kVAh / 0,01 kVAh / ± (2% + 0,08 kVAh)
100,0 kVAh tot 999,9 kVAh / 0,01 kVAh / ± (2% + 0,8 kVAh)
1 MVAh tot 9,999 MVAh / 0,001 MVAh / ± (2% + 0,008 MVAh)
Blindenergie
Meetbereik / resolutie / nauwkeurigheid
0 kVARh tot 9,999 kVARh / 0,001 kVARh / ± (2% + 0,008kVARh)
10,00 kVARh tot 99,99 kVARh / 0,01 kVARh / ± (2% + 0,08 kVARh)
100,0 kVARh tot 999,9 kVARh / 0,01 kVARh / ± (2% + 0,8 kVARh)
1 MVARh tot 9,999 MVARh / 0,001 MVARh / ± (2% + 0,008 MVARh)
Vermogensfactor
Meetbereik: 0 tot 1
Resolutie: 0,01
Nauwkeurigheid ± 0,04
Fasehoek
Meetbereik: -180° tot 180°
Resolutie: 0,1°
Nauwkeurigheid ± 1°
Frequentie
Meetbereik: 45 Hz tot 65 Hz
Resolutie 0,1 Hz
Nauwkeurigheid 0,1 Hz
Algemene specificaties:
Display 3,7" puntmatrix LCD (320 x 240 pixels) met LED-achtergrondverlichting
Meetbare elektrische grootheden AC V, AC A, effectief vermogen, schijnbaar vermogen, effectief vermogen, vermogensfactor, fasehoek, netfrequentie
Spanningsmeetbereik 10 V tot 600 V AC, automatische bereikkeuze
Stroommeetbereiken 0,2 A tot 1200 A AC, automatische/handmatige bereikkeuze
Veiligheidsnorm IEC1010CAT III 600 V
Ingangsweerstand: AC V 10 MΩ
Werkfrequentie stroomtangen 40 Hz tot 1 kHz geteste werkfrequentie stroomtangen 45 Hz tot 65 Hz
Overbelastingsbeveiliging AC A AC V 720 V RMS 1300 A met stroomtang
Gegevensopslag SD-kaart
Meetinterval 2 seconden tot 7200 seconden
Datalogger real-time opslag op SD-kaart
Gegevensuitvoer via USB of RS232 afhankelijk van de verbindingskabel
Bedrijfstemperatuur 0 tot +50 °C
Omgevingsvochtigheid< 80% Hrel
Voeding 8x AA batterij (penlite) 1,5 V, 9 V netvoeding
Stroomverbruik meetapparaat: 300 mA DC, stroomtang: 34 mA DC
Maximale kabeldiameter 50 mm
Gewicht: 948 g (incl. batterijen), 467 g (incl. kabels)
Afmetingen meetapparaat: 225 x 125 x 64 mm, stroomtang: 210 x 64 x 33 mm
Klemkaken: 86 mm (buiten)

Soortnaam: Netwerkanalyser

Meetcategorie: CAT III 600 V

Fasenherkenning: Ja (geïntegreerd)

: Fabrieksstandaard (zonder certificaat)

Afm.: (l x b x h) 225 x 125 x 64 mm

Gewicht: 948 g

Meetwijze: 3-fasig

Bijzonderheden: Met logger
Incl. stroomtang

Breedte: 125 mm

Hoogte: 64 mm

: 225 mm

Interfaces: USB

Documenten en downloads

Datablad

Datablad 2452550 PCE Instruments PCE-PA 8000 Netwerkanalyser 3-fasig Met logger, Incl. stroomtang

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452550 PCE Instruments PCE-PA 8000 Netwerkanalyser 3-fasig Met logger, Incl. stroomtang

Omschrijving

HVAC-meetapparaat PCE-PA 8000 met gegevensopslag op SD-kaart (PC-interface). Met de ampèremeter met stroomtangen PCE-PA 8000 is het mogelijk om het vermogen in een één- en driefase-stroomkring te meten en te registreren. Met de ampèremeter PCE-PA 8000 kunnen langdurige metingen worden uitgevoerd. Het meetapparaat slaat de meetgegevens op in XLS-format op een insteekbare SD-kaart. Hierdoor kunnen de meetgegevens gemakkelijk op de computer worden geanalyseerd. Het interval van de metingen kan hierbij vrij worden gekozen tussen 2 en 7200 seconden. De energiemeter kan daarbij energiemetingen uitvoeren en de vermogensfactor en de fasehoek bepalen. De stroomtangen van de vermogensanalysator PCE-PA 8000 zijn geschikt voor draaddiameters tot 50 mm. Zo is het meetapparaat uitermate geschikt voor gebruik in het elektriciteitsnet. Dankzij het grote 3,7" display kunnen alle meetwaarden in één oogopslag worden afgelezen. Zo is een snelle analyse van de actuele meetwaarden mogelijk en heeft u een overzicht van stroom, spanning en het opgenomen vermogen.
