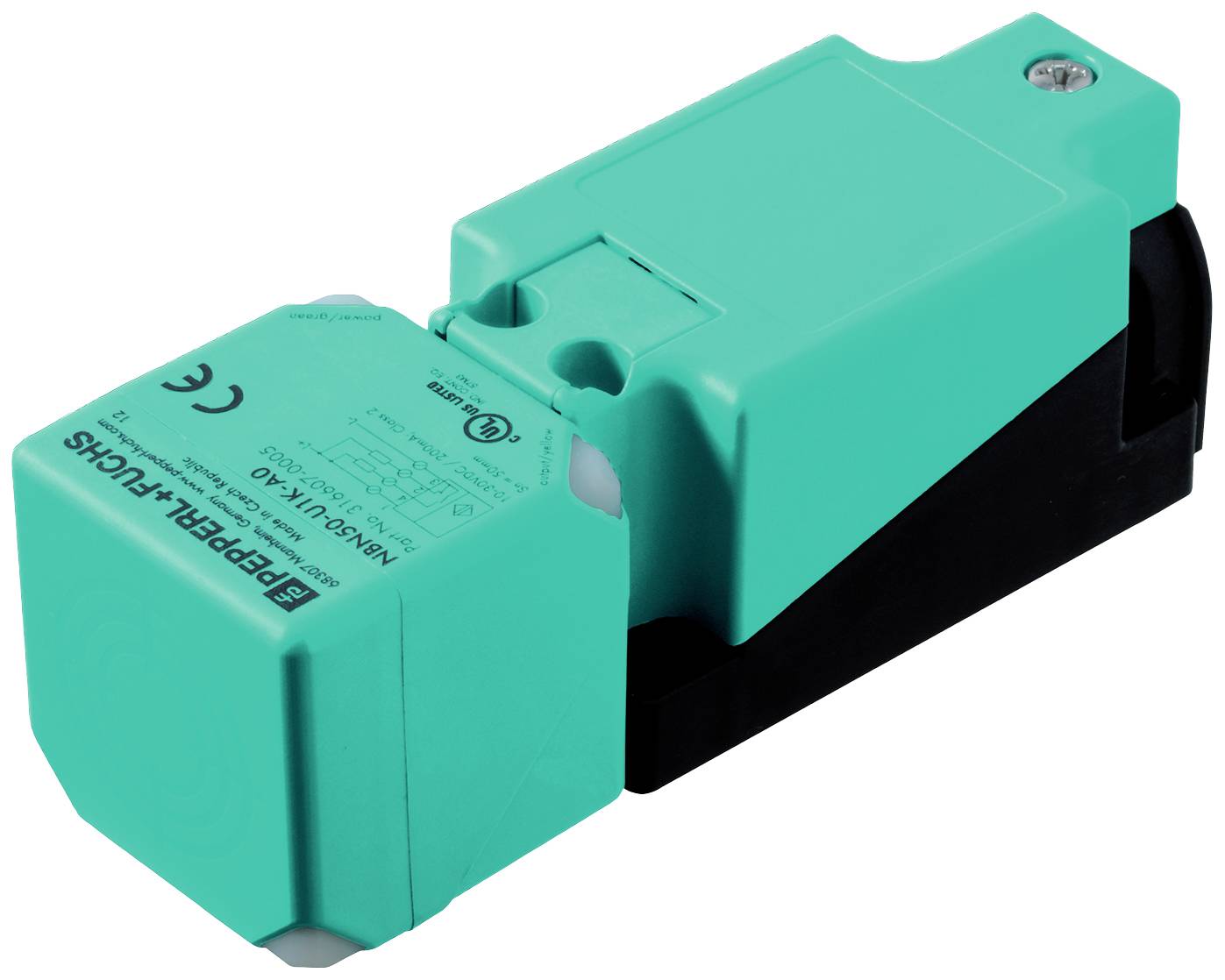

Name: Pepperl+Fuchs Sensor Inductief NBN50-U1K-E2 316607-0004 Niet vlak PNP
Brand: Pepperl+Fuchs
SKU: 2628306
Availability: BackOrder

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V/DC

Contactsoort

1x NO

Schakelafstand (max.)

50 mm

Uitgangen

PNP

Datasheet (PDF)

Leverbaar do. 3 dec.

Aantal

Stuk(s)

Totaal (€ 115,69 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NBN50-U1K-E2

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

: 1x NO

Schakelafstand (max.): 50 mm

Uitgangen: PNP

Materiaal (behuizing): Polyamide

Uitvoering: Inductief

Type inbouw: Niet vlak

Aansluiting: Klemschroeven

Kenmerken: LED-weergave

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP68
IP69

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 40 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628306 Pepperl+Fuchs Sensor Inductief NBN50-U1K-E2 316607-0004 Niet vlak PNP

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628306 Pepperl+Fuchs Sensor Inductief NBN50-U1K-E2 316607-0004 Niet vlak PNP

Omschrijving

Schakelafstand: 50 mm, inbouw: Niet vlak, schakelfunctie: NO (NO), uitgangstype: PNP, bedrijfsspanning: 10... 30 V DC, voedingsstroom: 0 - 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: NO (NO)
uitgangstype: PNP
schakelafstand: 50 mm
inbouw: Niet vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 40,5 mm Realschakelafstand: 45... 55 mm type.
Reductiefactor Ral: 0,5
reductiefactor RCu: 0,49
reductiefactor RV2A (1.4301) : 0,78
reductiefactor RMS: 0,55
uitgangstype: 3-draadskenmerkgegevens
bedrijfsspanning: 10... 30 V DC
schakelfrequentie: 0... 40 Hz
hysterese: type. 5%
ompoolbeveiliging: Ompoolbeveiliging
tegen kortsluiting: Tactserend
spanningsval: ≤ 2 V
bedrijfsstroom: 0... 200 mA
reststroom: 0... 0,5 mA
nullaststroom: ≤ 20 mA
stand-by-schakelspanning: 80 ms
bedrijfsspanning: LED, groen
schakeltoestand-indicatie: LED, geelkarakteristieke gegevens functionele veiligheid
MTTFd: 929 a
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%normconformiteit en conformiteit van de richtlijnen
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
UL-goedkeuring: CULus listed, General Purpose
CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet aan een CCC-markering onderworpen.
Omgevingsomstandigheden
omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
aansluitmethode: Schroefklemmen
aansluitinformatie: Maximaal 2 aders met dezelfde aderdoorsnede mogen op een klempunt worden gemonteerd! | aanhaalmoment 1,2 Nm + 10%
aderdiameter: Tot 2,5 mm2
Kleinste aderdiameter: Zonder adereindhulzen 0,5 mm2 , met adereindhulzen 0,34 mm2
Grootste aderdiameter: Zonder adereindhulzen 2,5 mm2 , met adereindhulzen 1,5 mm2
behuizingsmateriaal: PA
kopvlak: PA
onderkant behuizing: Kunststof
beschermingsgraad: IP68 / IP69
massa: 225 g
opmerking: Aanhaalmoment: 1,8 Nm (behuizing)
