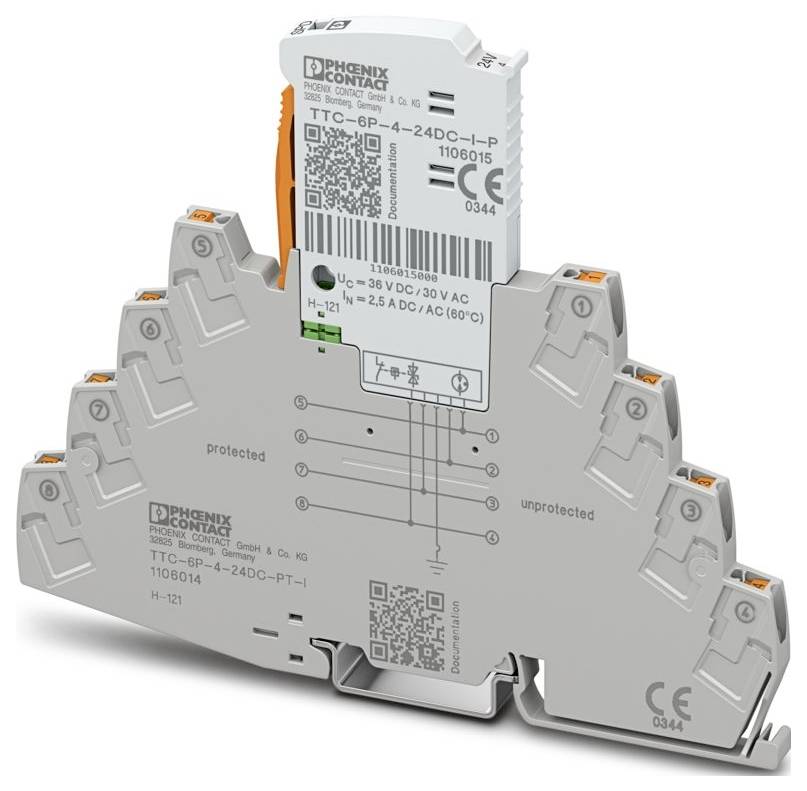

Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Overspanningsbeveiliging 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 199,99 / Stuk)
€ 199,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: TERMITRAB compleet
- IEC-TESTKLASSE: C1;C2;C3;D1
- Model: DIN-railmodule tweedelig insteekbaar
- Melding overspanningsbeveiliging defect: Optisch
- NOMINALE SPANNING UN: 24 V DC;24 V AC
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 6,2 mm +0,1 mm
- Hoogte: 125 mm
- Diepte: 100 mm (incl. draagrail 7,5 mm)
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PBT
- Mechanische gegevens: Mechanische gegevens
- Open zijwand: Nee
- Effectrichting: Line-Line & Line-Earth Ground
- Hoogste permanente spanning UC: 36 V DC;30 V AC
- Nominale stroom: 2,5 A (60 °C, voor geïsoleerde systemen)
- Werkende werkzame stroom IC bij UC: ≤ 5 µA
- Beschermingslijmstroom IPE: ≤ 1 µA
- Totale lekstroom ITotal (8/20) µs: 10 kA
- Beschermingsniveau omhoog (ader-ader): ≤ 100 V (C1 - 0,7 kV / 350 A);≤ 100 V (C3 - 50 A);≤ 80 V (C3 - 25 A)
- Beschermingsniveau omhoog (Ader-aarde): ≤ 900 V (C1 - 1 kV / 500 A);≤ 900 V (C2 - 10 kV / 5 kA)
- Capaciteit (ader-ader): type. 30 PF
- Capaciteit (Ader-aarde): type. 30 PF
- Weerstand per pad: 0,03 Ω
- Vereiste voorzekering maximaal: 2,5 A (F)
- Schokbestendigheid (Ader-aarde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A.
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 6000 m (amsl)
- Normen/bepalingen: En 61643-21
- Opmerking: 2001 + A1:2009 + A2:2013
- Montagemethode: Draagrail: TH 35 - 7,5 mm
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isolatiemateriaal: PBT
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Nominale lekstroom in (8/20) µs (aarde van de ader): 5 kA
- Pulse-lekstroom Iimp (10/350) µs (Ader-aarde): 0,5 kA
- Responsietijd ta (Ader-aarde): ≤ 100 ns
- Aanvullende technische gegevens: Aanvullende technische gegevens
- Kleur (stekker): Lichtgrijs (RAL 7035)
- Kleur (basiselement): Grijs (RAL 7042)
- Max. Totale lekstroom I totale max. (8/20) µs: 20 kA (1x)
- EN 61643-21: EN 61643-21
- Nominale lekstroom in (8/20) µs (ader-ader): 350 A.
- Responsietijd ta (ader-ader): ≤ 1 ns
- Invuldemping AE, sym.: type. 0,3 dB (≤ 12 MHz / 150 Ω)
- Grensfrequentie fg (3 dB), sym. In het 150 Ω-systeem: > 60 MHz
- Schokbestendigheid (ader-ader): C1 - 700 V / 350 A;C3 - 50 A.
- Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
- UL, USA/Canada: Class I, Div. 2, GROEPEN A, B, C, D T4A
- Soortnaam
Overspanningsbeveiliging
- Uitvoering
DIN-railmodule tweedelig insteekbaar
IP20
- Fabrikantnr.
1106014
- Afm.
(b x h x d) 6.2 x 125 x 100 mm
- Breedte
6.2 mm
- Hoogte
125 mm
- Diepte
100 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Overspanningsbeveiliging 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Overspanningsbeveiliging 1 stuk(s)
Omschrijving
Overspanningsbeveiligingsapparaat
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
