Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 Combi-afleider 20 kA 1 stuk(s) kopen ? Conrad Electronic

Elektrisch schakelapparaat in het wit met meerdere koperaansluitingen, geschikt voor integratie in een schakelsysteem voor spanningsregeling.

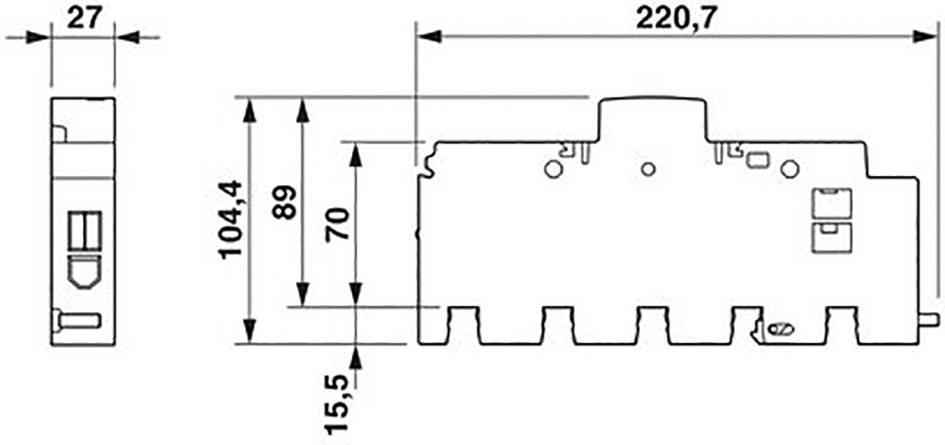

Technische tekening van een elektrisch onderdeel met afmetingen: lengte 220,7 mm, hoogte 104,4 mm, breedte 27 mm.

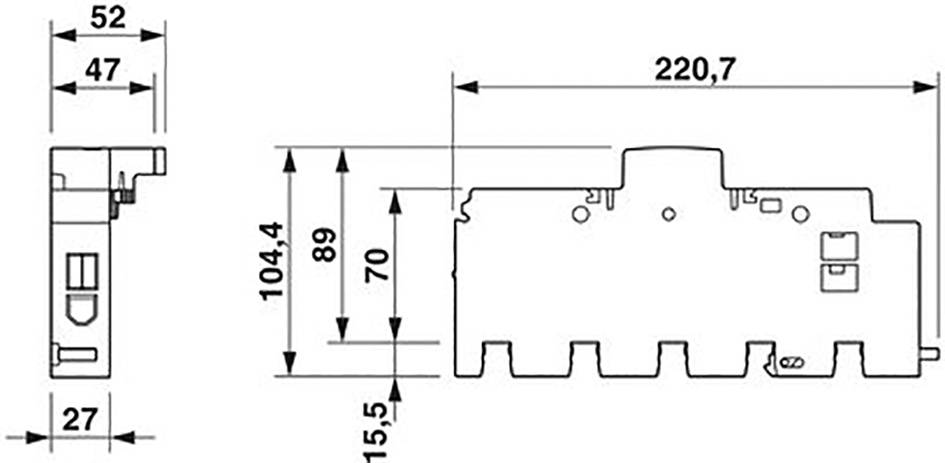

Technische tekening van een elektrisch onderdeel met afmetingen. Links: Zijaanzicht, hoogte 52 mm, breedte 27 mm. Rechts: Vooraanzicht, breedte 220,7 mm.

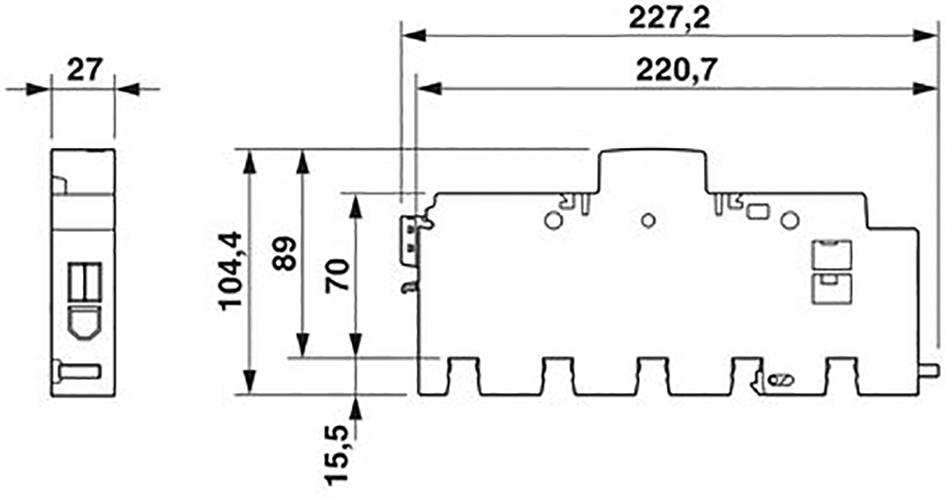

Technische tekening van een elektrisch apparaat met maatvoering: hoogte 104,4 mm, breedte 227,2 mm, diepte 27 mm.

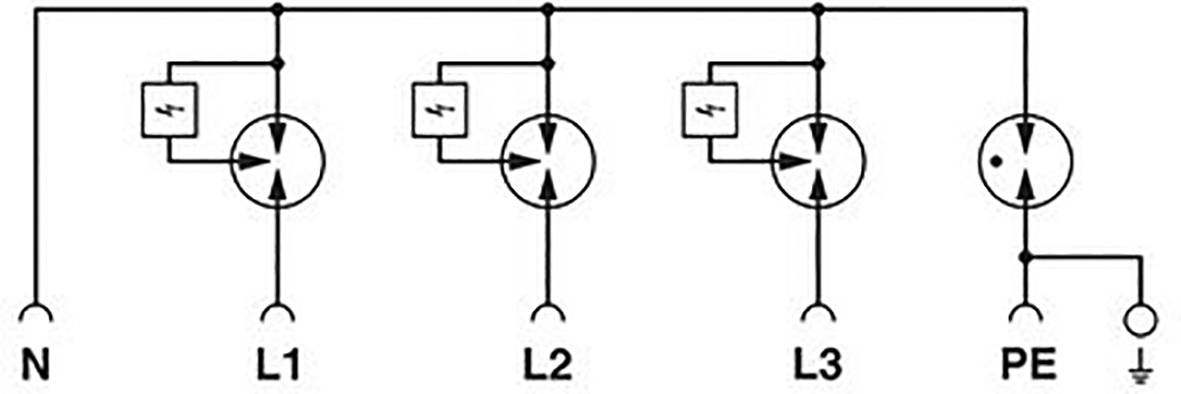

Schakelschema toont fasen L1, L2, L3 en nulgeleider N, elk met controlelampjes. Aarde is verbonden met PE.

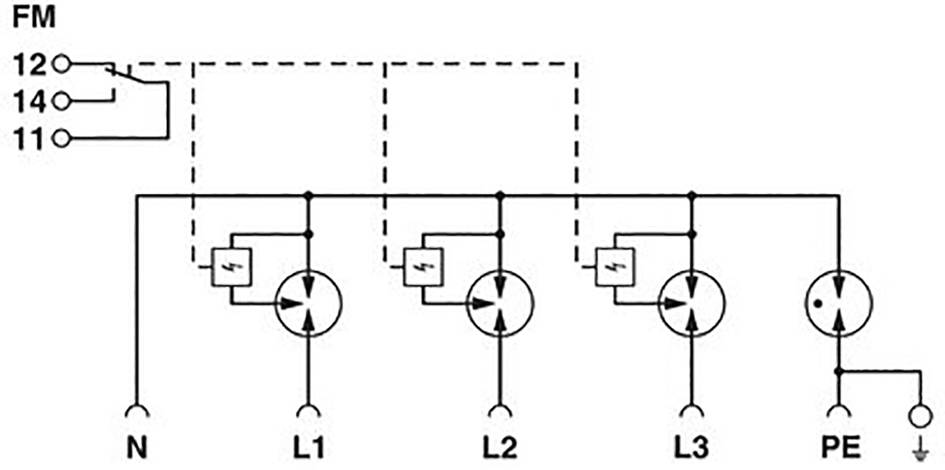

'Bedradingsschema van een driepolige elektromotor met zekeringen en aarding. Verbindingen tussen L1, L2, L3 en de nulgeleider N.'

1/6

Datasheet (PDF)

Leverbaar ma. 21 sep.

Aantal

Stuk(s)

Totaal (€ 342,98 / Stuk)

€ 342,98

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Beveiligingscircuits: L-N/L-PE/N-PE
Deeleenheid: 1,5 TE
Montagemethode: verzamelrail 40 mm
Materiaal behuizing: PA 6.6
Verontreinigingsgraad: 2
Brandbaarheidsklasse conform UL 94: V-0
Model: verzamelrailmodule eendelig
Aantal polen: 4
Melding overspanningsbeveiliging defect: visueel, melding op afstand via optionele module
Hoogste permanente spanning UC: 255 V/AC
Kortsluitvastheid ISCCR: 25 kA
Maximale voorzekering bij aftakking: 160 A (gG)
Aansluitmethode: schroefaansluiting
Schroefdraad: M6

Soortnaam: Combi-afleider

Lekstroom: 20 kA

Nominale spanning: 240 V/AC
415 V/AC

Bedrijfstemperatuur: -40 tot +80 °C °C

: IP20

Fabrikantnr.: 1168943

Kleur (specifiek): Lichtgrijs

Normen: IEC 61643-11 2011
EN 61643-11 2012 + A11:2018

Afm.: (b x h x d) 27 x 222.7 x 104.4 mm

Breedte: 27 mm

Hoogte: 222.7 mm

Diepte: 104.4 mm

Inhoud: 1 stuk(s)

Gewicht: 0

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2435735 Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 Combi-afleider 20 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2435735 Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 Combi-afleider 20 kA 1 stuk(s)

Omschrijving

Uw voordelen:
Universeel gebruik – past onafhankelijk van de fabrikant in elke meterkast dankzij de smalle bouwbreedte van slechts 27 mm
Installatie in de hoofdverdeelinrichting mogelijk dankzij conformiteit met toepassingsvoorschrift VDE-AR-N 4100, bevestigd door VDE-goedkeuring
Montage veilig en zonder gereedschap door universele bevestiging op rails van 5 en 10 mm dik
Integratie in gebouwenbeheersystemen met optionele telecommodule

Bliksemafleider, conform type 1/Class I, voor 3-fasige voedingsspanningsnetten, met gecombineerd gelegde N en PE (L1, L2, L3, PEN). Voor de potentiaalvereffening van de bliksembeveiliging conform bliksembeveiligingsklassen III en IV. Voor montage op verzamelrailsystemen van 40 mm.
