Name: Phoenix Contact 1283937 Redundantiemodule 10 A Aantal uitgangen: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

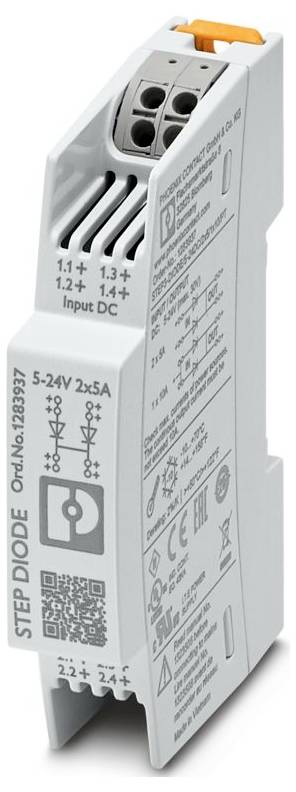

Een compact grijs elektrisch onderdeel met gelabelde ingangs- en uitgangsklemmen, met diagrammen en specificaties voor spanning- en stroomverbindingen.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Totaal (€ 31,99 / Stuk)

€ 31,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: STEP DIODE
Type aansluiting: Push-in-aansluiting
Breedte: 18 mm
Hoogte: 90 mm
Diepte: 61 mm
Deeleenheid: 1 te (DIN 43880)
Materiaal behuizing PC
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -10 °C- 70 °C (DERATING: > 50 °C | 2 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-5
Opmerking: T4 (-10 °C ... +70 °C (> 50 °C derating: 2 %/K)
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Verontreinigingsgraad: 2
Schok (werking): 18 ms, 30 g, per ruimtelijke richting (IEC 60068-2-27)
Trilling (werking): < 15 Hz, amplitude ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
Striptlengte: 10 mm (star/flexibel/adereindhuls zonder kunststof huls);13 mm (adereindhuls met kunststof huls)
Inbouwpositie: Horizontale draagrail NS 35, en 60715
Frequentiebereik: 150 kHz ... 80 MHz
Etikettering: UL/C-UL listed ANSI/UL 121201 Class I, Division 2, groepen A, B, C, d (locatie Hazardous)
Beschermingsklasse: III
Ingangsnominaal spanningsbereik: 5 V DC ... 24 V DC
Ingangsspanningsbereik: 4,5 V DC ... 30 V/DC:
Nominale uitgangsspanning: UIn - 0,5 V.
Nominale uitgangsstroom (IN): 2x 5 A;1x 10 A
Ingang: 1 kV (testscherpte 3 - symmetrisch);2 kV (testscherpte 3 - asymmetrisch)
Printaansluiting: Printaansluiting
starr: 0,2 mm² ... 2.5 mm²
flexibel: 0,2 mm² ... 2.5 mm²
Flexibel met adereindhuls zonder kunststof huls: 0,5 mm² ... 1,5 mm²;1 mm² (aanbevolen)
Flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 1 mm²;1 mm² (aanbevolen)
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Isolatiespanning ingang/uitgang: 550 V AC
MTBF (IEC 61709, SN 29500): > 29675000 uur (25 °C);> 18693000 uur (40 ° C);> 13996000 uur (50 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Inbouwmaat: Inbouwmaat
Montage-instructie: Uitbreidbaar: Horizontaal 0 mm, verticaal 30 mm
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Gebruikshoogte: ≤ 5000 m (> 2000 m, derating: 10 %/1000 m)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Standaardaanduiding: Minimale beschermingsspanning
Minimale beschermingsspanning: Minimale beschermingsspanning
UL: UL
Scheepsbouw: Scheepsbouw
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
Opmerking: Criterium A.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 10 V (testspanning 3)
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
AWG: 24 ... 14 (Cu)
Spanningssoort van de voedingsspanning: DC
Derating: 50 °C ... 70 °C (2 % / K)
Inbouwafstand rechts/links: 0 mm / 0 mm
Inbouwafstand boven/onder: 30 mm / 30 mm
Immuniteit: En 61000-6-2:2019
Elektrische veiligheid: Elektrische veiligheid
Isolatiespanning ingang, uitgang/behuizing: 550 V AC
Diepte (apparaatdiepte (montage op draagrails)): 55 mm (diepte van het apparaat (montage op draagrails))
Materiaal voetpat: Polyamide
Nominale ingangsstroom (IN): 1x 10 A;2x 5 A
Ompoolbeveiliging: Ja, < 60 V DC
Spanningsval ingang/uitgang: type. 0,5 V (IOUT = 5 A)
Transient overspanningsbeveiliging: Transiildiode
LED: Ja
Droge warmte (IEC 60068-2-2): 70 °C (16 uur)
Vochtige warmte cyclisch (IEC 60068-2-30): 55 °C (95 %, 2 x 23 uur)
Koude (IEC 60068-2-1): -25 °C (16 uur)
