Name: Phoenix Contact 1362783 Stroomvoorziening 24 V/DC 5 A 120 W Inhoud 1 stuk(s)
Brand: Phoenix Contact
SKU: 3588061
Availability: SoldOut

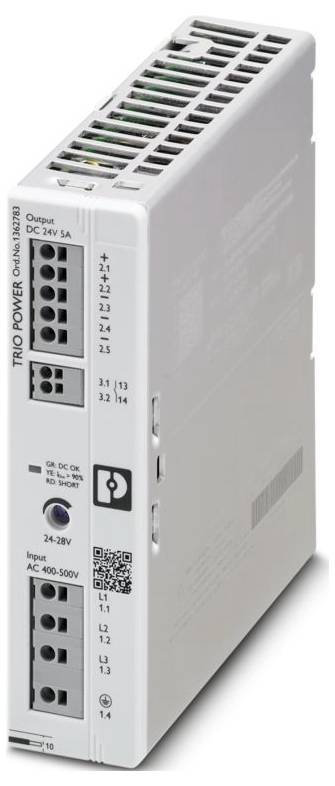

Een witte elektrische stroomvoorziening met gelabelde ingangs- en uitgangssecties, met aansluitpoorten en specificaties zoals 'DC 24V 5A'.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Totaal (€ 134,99 / Stuk)

€ 134,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: TRIO Power
Type aansluiting: Push-in-aansluiting
Breedte: 35 mm
Hoogte: 135 mm
Diepte: 120 mm
Kleur: Rood, geel, groen (multicolor-LED)
Brandbaarheidsklasse conform UL 94: V0 (behuizing, klemmen)
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5%/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-11
Opmerking: ≤ 4000 m
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Schok (werking): 18 ms, 30 g, per ruimtelijke richting (IEC 60068-2-27)
Trilling (werking): 10 Hz ... 50 Hz, amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3 g, 90 min.
Striptlengte: 10 mm (star/flexibel/adereindhuls)
Inbouwpositie: Horizontale draagrail NS 35, en 60715
Frequentiebereik: 0,15 MHz ... 80 MHz
Identificatie: PROCESBESTURING EQUIPEMENT FOR HAZARDOUS LOCATIONS;(en) voor het inleggen van deze apparatuur is het instrument voor gebruik in klasse I, afdeling 2, groepen A, B, C en D, Hazardous locaties, or non-hazardous locaties only.
(FR) voor de toepassing van het Verdrag tot het Verdrag inzake het tot de Europese Unie brengen van diensten voor het tot leven brengen van diensten in het kader van het Verdrag betreffende de werking van de Europese Unie (hierna „het Verdrag” genoemd), van het Verdrag betreffende de werking van de Europese Unie (hierna „het Verdrag” genoemd), en van het Verdrag betreffende de werking van de Europese Unie (hierna „het Verdrag” genoemd). explosie Hazard - do not connect or disconnect equipment unless Power has been switched off or the area is known to be non-hazardous.
(FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf SI L'alimentation a été coupée ou SI la zone est réputée non dangereuse.;(en) Destination IF the equipment is used in a manner not specified by the manufacturer, the protection provided by the protected by the machine.
(FR) ZaalSi L'équipement est utilité d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée.;(en) Zaaldit equipement must be installed in a suitable, tool secured/key locked encloasure.
(FR) het is een waar stuk voor stuk dat je moet installeren in een boîtier approprié, dat je moet doen in een clé of dont L'ouverture nécessite L'utilisation d'un outil.
Beschermingsklasse: I
Frequentie: 50 Hz
Aansluittechniek: Aansluittechniek
Ingangsnominale spanning: 3x 400 V AC ... 500 V AC
Ingangsspanningsbereik: 3x 400 V AC ... 500 V AC -20 % - +10 %;2x 400 V AC ... 500 V AC ± 10 %
Inschakelstroomstoot: < 17 A (25 °C)
Inschakelstroomstootintegraal (I2t): < 0,21 A2s
Netuitvaltijd: type. 31 ms (3x 400 V AC);type. 45 ms (3x 480 V AC)
Stroomverbruik: 3x 0,36 A (3x 400 V AC);3x 0,3 A (3x 500 V AC);2x 0,66 A (2x 400 V AC);2x 0,55 A (2x 500 V AC)
Selectie van geschikte zekering voor de ingangsbeveiliging: 3x 3 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
Rendement: type. 90,5% (3x 400 V AC);type. 90,6% (3x 480 V AC)
Nominale uitgangsspanning: 24 V DC
Instelbereik van de uitgangsspanning (USet): 24 V DC ... 28 V DC (> 24 V DC, constant vermogen)
Nominale uitgangsstroom (IN): 5 A.
Dynamische boost (IDyn.boost): Max. 7,5 A (5 s)
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Uitgangsvermogen (PN): 120 W.
Uitgangsvermogen (PDyn. Boost): Max. 180 W (5 s)
Weerstand tegen terugspanning: ≤ 35 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 35 V DC
Restgolfheid: type. 10 mVSS (bij nominale waarden)
Stijgtijd: ≤ 1 s (UOut = 10 % ... 90 %)
Serieschakelbaarheid: Ja, ter verhoging van de spanning (let op de SELV-grens)
Verliesvermogen stationair maximaal: < 0,85 W (3x 480 V AC)
Nominaal vermogen maximaal: < 12,3 W (3x 480 V AC)
Parallelschakelbaarheid: Ja, voor het verhogen van de prestaties en redundantie
Afdekking (secundair): Elektronisch
Ingang: Symmetrisch 2 kV (testspanning 4);asymmetrisch 4 kV (testspanning 4)
Plaats: 3.x
Printaansluiting: Printaansluiting
starr: 0,2 mm² ... 1,5 mm²;0,5 mm² (aanbevolen)
flexibel: 0,2 mm² ... 1,5 mm²;0,5 mm² (aanbevolen)
Flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm² (Cu);0,5 mm² (aanbevolen)
Flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 0,75 mm²;0,5 mm² (aanbevolen)
Uitgang: Symmetrisch 1 kV (testspanning 3);asymmetrisch 2 kV (testspanning 3)
Signaal: Asymmetrisch 1 kV (testniveau 2)
LED-signalering: LED-signalering
Signalisatiefoorten: LED DC OK - Signaalstatus bedrijf (UN = 24 V DC, IOut = IN)
Functie: Doorsturen bedrijfstoestand
Schakelcontact (potentiaalvrij): OptoMOS
Aantal fasen: 3
Isolatiespanning ingang/uitgang: 3 kV AC (typekeuring);3 kV AC (eenheidskeuring)
MTBF (IEC 61709, SN 29500): > 2240000 uur (25 °C);> 1340000 uur (40 ° C);> 600000 uur (60 °C)
Aanvullende tekst: Klasse 3
De afmetingen van het artikel: De afmetingen van het artikel
Inbouwmaat: Inbouwmaat
Montage-instructie: Uitbreidbaar: Horizontaal 0 mm, verticaal 50 mm
Uitvoering van de kap: Polycarbonaat
Uitvoering van de zijdelen: Aluminium
Gebruikshoogte: ≤ 5000 m.
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
En 61010-1: III (≤ 2000 m);II (≤ 5000 m)
Standaardaanduiding: Netvariatie/onderspanning
Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
Minimale beschermingsspanning: Minimale beschermingsspanning
UL: UL
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
Statische ontlading: Statische ontlading
Contactontlading: 6 kV (testniveau 3)
Luchtontlading: 8 kV (testniveau 3)
Opmerking: Criterium A.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 10 V/m (testscherpte 3)
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 400 V AC
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
AWG: 24 ... 16 (Cu);20 (aanbevolen)
AC-bedrijf: AC-bedrijf
Vorm van het netwerk: Sternetwerk (TN, TT, IT (PE))
Netspanning standaard: 3x 400 V AC;3x 480 V AC
Spanningssoort van de voedingsspanning: AC
Frequentiebereik (FN): 50 Hz ... 60 Hz
Veiligheidsschakeling: Beveiliging tegen transiënten | varistor
Vermogensfactor (cos phi): 0,53 (3x 480 V AC)
Lekstroom tegen PE: < 3,5 mA
Derating: 60 °C ... 70 °C.
Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%);< 0,1% (verandering ingangsspanningsbereik ±10%)
CREST-factor: type. 3 (3x 400 V AC);type. 3,1 (3x 480 V AC)
Milieurichtlijn: RoHS Richtlijn 2011/65/EU;WEEE;REACH
Inbouwafstand rechts/links: 0 mm / 0 mm
Inbouwafstand boven/onder: 50 mm / 50 mm
Harmonische stromen: Harmonische stromen
Flikker: Flikker
Aantal perioden: 1 periode
Emissie van storende invloeden: Emissie van storende invloeden volgens en 61000-6-3 (woon- en commerciële sector) en en 61000-6-4 (industriële sector)
Immuniteit: Immuniteit volgens en 61000-6-1 (woonruimte), en 61000-6-2 (industrieel gebied)
Ingangzekering apparaat: 3,15 A intern (apparaatbeveiliging)
Verliesvermogen stationair toerental minimaal: < 0,84 W (3x 400 V AC)
Verliesvermogen nominale belasting minimaal: < 12,6 W (3x 400 V AC)
Geïntegreerde beveiliging: nee
Polabel: 3.1 (13), 3.2 (14)
LED uit: Voedingsspanning input AC niet aanwezig (uit)
LED aan (groen), DC OK: UOut > 21 V DC en IOut < 0,9 x IN (aan (groen), DC OK)
Signaaluitgang DC OK: Signaaluitgang DC OK
Type signalering: Schakelcontact DC OK - signaalstatus bedrijf (UN = 24 V DC, IOut = IN)
Schakelspanning: Max. 30 V DC/SELV
Stroomcapaciteit: Max. 100 mA
Conditie staat (contact gesloten): UOut > 21 V DC en IOut < 0,9 x IN (contact gesloten)
Conditie van de staat (contact open): UOut < 21 V DC of IOut > 0,9 x IN (middelwaardevorming boven 60 s) (contact open)
Gebruikshoogte (derating uitgangsvermogen): > 2000 m (derating: 10 %/1000 m)
En 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
Veiligheid van netvoedingen tot 1100 V (isolatieafstanden): Beveiliging van netvoedingen tot 1100 V (isolatieafstanden)
Elektrische veiligheid: Elektrische veiligheid
Veilige scheiding: Veilige scheiding
Begrenzing van de harmonische stromen van het net: Begrenzing van de harmonische stromen van het net
Netvariatie/onderspanning: Netvariatie/onderspanning
LED aan (geel), IOut > 90 %: UOut > 21 V DC en IOut > 0,9 x IN (aan (geel), IOut > 90 %)
LED aan (rood), ISHORT: UOut < 21 V DC en IOut > 0,9 x IN (aan (rood), ISHORT)
LED aan (rood knipperen) OVP: UOUT > OVP (over voltage protection) (aan (rood knipperen))
Diepte (apparaatdiepte (montage op draagrails)): 115 mm (diepte van het apparaat (montage op draagrails))
Minimale veiligheidsbelasting: Minimale veiligheidsbelasting
ANSI/UL 121201: ANSI/UL 121201

Ingangsspanning (nominaal): 3 x 400 - 500 V/AC

Soortnaam: Stroomvoorziening

Ingangsspanning (min.): 400 V/AC

Ingangsspanning (max.): 500 V/AC

Uitgangsstroom (max.): 5 A

Uitgangsstroom (max.) afgerond: 5 A

: 120 W

Uitgangstype: Instelbaar

Fasen: 3

Uitgangsspanning (nom.): 24 V/DC

Aansluiting: Push-In-veeraansluiting

Afm.: (l x b x h) 120 x 35 x 135 mm

Uitgangsspanning (max.): 28 V/DC

Uitgangsspanning (min.): 24 V/DC

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (max.) (Derating): 70 °C

Bedrijfstemperatuur (min.) (Derating): 60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 1362783

Inhoud: 1 stuk(s)

Bijzonderheden: Uitgangsspanning regelbaar

Breedte: 35 mm

Hoogte: 135 mm

: 120 mm

: IP20

Max. temperatuur: 70 °C

Min. temperatuur: -25 °C

Type: TRIO3-PS/3AC/24DC/5

Rendement: 90.5 %

Diepte: 120 mm

Inbouwhoogte: 135 mm

: 35 mm

: 135 mm

: 120 mm

: 135 mm

: FALSE

: TRUE

: AC

: 120 W

: TRUE

: Other

: TRUE

: FALSE

: TRUE

: IP20

: FALSE

: 24-28 V

: TRUE

: 320-550 V

: 320-550 V

: TRUE

: None

: 7.5 A

: 24 V

: 5 A

: None

: Other

UKCA: Ja
