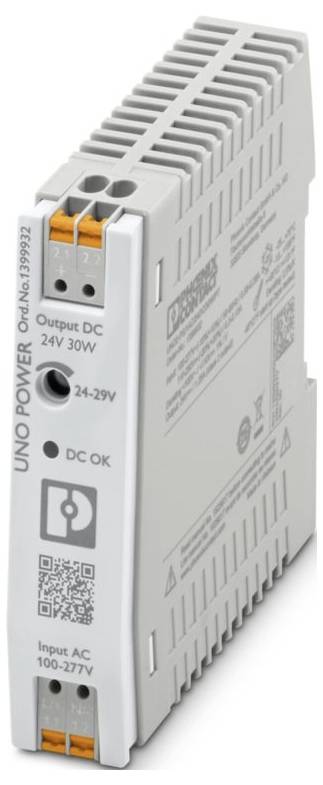

Phoenix Contact 1399932 Stroomvoorziening 24 V/DC 1.3 A 30 W Inhoud 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 47,99 / Stuk)
€ 47,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: UNO Power
- Type aansluiting: Push-in-aansluiting
- Breedte: 21 mm
- Hoogte: 90 mm
- Diepte: 90 mm
- Kleur: groen
- Brandbaarheidsklasse conform UL 94: V0 (behuizing, klemmen)
- Materiaal behuizing PC
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 70 °C (> 55 °C DERATING POUT: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-4-11
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Schok (werking): 18 ms, 30 g, per ruimtelijke richting (IEC 60068-2-27)
- Trilling (werking): 10 Hz ... 56,9 Hz, amplitude ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5g, 20 cycli
- Isoleerlengte: 10 mm
- Inbouwpositie: Horizontale draagrail NS 35, en 60715
- Frequentiebereik: 0,15 MHz ... 80 MHz
- Etikettering: CB-regeling (IEC 61010-1, IEC 61010-2-201)
- Veiligheidsklasse: II
- Frequentie: 50 Hz
- Nominaal ingangsbereik: 100 V AC ... 277 V AC
- Ingangsspanningsbereik: 110 V DC ... 250 V DC ±20 %;125 V DC ... 250 V DC ±10 % (UL)
- Inschakelstroomstoot: type. 35 A (bij 25 °C)
- Inschakelstroomstootintegraal (I2t): < 0,3 A2s
- Netuitvaltijd: type. 18 ms (120 V AC);type. 90 ms (230 V AC)
- Stroomverbruik: 0,3 A (110 V/DC), 0,13 A (250 V/DC)
- Inschakeltijd: type. 1 s.
- Selectie van geschikte zekering voor de ingangsbeveiliging: 6 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
- Rendement: type. 90,5% (120 V AC);type. 91,9% (230 V AC)
- Nominale uitgangsspanning: 24 V DC
- Instelbereik van de uitgangsspanning (USet): 24 V DC ... 29 V DC (> 24 V DC, constant vermogen)
- Nominale uitgangsstroom (IN): 1,3 A.
- Beveiligd tegen kortsluiting: ja
- Uitgangsvermogen (PN): 30 W.
- Weerstand tegen terugspanning: ≤ 35 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): ≤ 35 V DC
- Restgolfheid: type. 60 mVSS (bij nominale waarden)
- Stijgtijd: < 1 s (UOut = 10 % ... 90 %)
- Serieschakelbaarheid: Ja, voor het verhogen van de spanning
- Vermogensverlies onbelast maximaal: < 0,26 W (230 V AC)
- Nominaal vermogen maximaal: < 2,7 W (230 V AC)
- Parallelschakelbaarheid: Ja, voor het verhogen van het vermogen en redundantie met diode
- Afdekking (secundair): Elektronisch
- Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
- Plaats: 2.x
- Printaansluiting: Printaansluiting
- starr: 0,2 mm² ... 4 mm²
- flexibel: 0,2 mm² ... 4 mm²
- Flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 2.5 mm²
- Flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 2.5 mm²
- Star (AWG): 24 ... 12;17
- Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
- LED-signalering: LED-signalering
- Signalisatiefoorten: LED DC OK - Signaalstatus bedrijf (UN = 24 V DC, IOut = IN)
- Functie: Visuele weergave bedrijfstoestand
- Aantal fasen: 1
- Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);3,75 kV AC (eenheidskeuring)
- MTBF (IEC 61709, SN 29500): > 2872000 uur (25 °C);> 1743000 uur (40 ° C);> 980000 uur (55 °C)
- Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
- Stroom 0,938 A
- Temperatuur: 25 °C;
- Tijd: 378000 uur
- Aanvullende tekst: Klasse 3
- De afmetingen van het artikel: De afmetingen van het artikel
- Inbouwmaat: Inbouwmaat
- Montage-instructie: Uitbreidbaar: Horizontaal: 0 mm, verticaal: 30 mm
- Beschermende lak: nee
- Materiaal van de behuizing: kunststof
- Gebruikshoogte: ≤ 5000 m.
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
- Temp Code: T4 (-25 ... +70 °C | > 55 °C, DERATING POUT: 2,5 %/K)
- En 61010-1: II (≤ 5000 m)
- En 62477-1: III (≤ 2000 m)
- Standaardaanduiding: Netvariatie/onderspanning
- Minimale beschermingsspanning: Minimale beschermingsspanning
- UL: UL
- SIQ: SIQ
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- EMC-eisen immuniteit: En 61000-6-2
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- Statische ontlading: Statische ontlading
- Contactontlading: 6 kV (testniveau 3)
- Luchtontlading: 8 kV (testniveau 3)
- Opmerking: Criterium A.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 10 V/m (testscherpte 3)
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 230 V AC
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
- Omgevingstemperatuur (starttype getest): -40 °C.
- AWG: 24 ... 14 (Cu)
- AC-bedrijf: AC-bedrijf
- NETVORM: TN, TT, IT (PE)
- Standaard netspanning: 120 V AC;230 V AC
- Spanningssoort van de voedingsspanning: DC
- Frequentiebereik (FN): 50 Hz ... 60 Hz ± 10 %
- Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor
- Lekstroom tegen PE: < 0,25 mA
- DC-bedrijf: DC-bedrijf
- DERATING: < 110 V DC (1 %/V)
- Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%);< 0,1% (verandering ingangsspanningsbereik ±10%)
- CREST-factor: type. 3,21 (120 V AC);type. 4,23 (230 V AC)
- Inbouwafstand rechts/links: 0 mm / 0 mm
- Inbouwafstand boven/onder: 30 mm / 30 mm
- EN 61558-2-16: III ( VOOR HET VERVOER 2000 M, UIN: 100 V AC ... 250 V AC, 110 V DC ... 250 V DC);II (≤ 2000 M)
- Harmonische stromen: Harmonische stromen
- Flikker: Flikker
- Aantal perioden: 1 periode
- Uitvoering van de behuizing: Polycarbonaat
- Emissie van storende invloeden: Emissie van storende invloeden volgens en 61000-6-3 (woon- en commerciële sector) en en 61000-6-4 (industriële sector)
- Ingang/uitgang: Asymmetrisch
- Ingangzekering apparaat: 4 A intern (apparaatbeveiliging), traag
- Verliesvermogen stationair toerental minimaal: < 0,16 W (120 V AC)
- Nominaal vermogen minimale belasting: < 3,2 W (120 V AC)
- Geïntegreerde beveiliging: nee
- LED uit: Voedingsspanning input AC niet aanwezig (uit)
- LED aan (groen), DC OK: UOUT > 0,9 x UN (aan (groen), DC OK)
- Gebruikshoogte (derating uitgangsvermogen): > 2000 m (derating POUT: 10 %/1000 m)
- Veiligheid van netvoedingen tot 1100 V (isolatieafstanden): Beveiliging van netvoedingen tot 1100 V (isolatieafstanden)
- Elektrische veiligheid: Elektrische veiligheid
- Veilige scheiding: Veilige scheiding
- Begrenzing van de harmonische stromen van het net: Begrenzing van de harmonische stromen van het net
- Netvariatie/onderspanning: Netvariatie/onderspanning
- Uitgangsstroom: 1 A ... 1,25 A
- Diepte (apparaatdiepte (montage op draagrails)): 84 mm (diepte van het apparaat (montage op draagrails))
- ANSI/UL 121201: ANSI/UL 121201
- Kortsluitstroom: 2 A
- Materiaal Voetregel: PBT (polybutyleentereftalaat)
- Soortnaam
Stroomvoorziening
- Ingangsspanning (min.)
100 V/AC
110 V/DC
- Ingangsspanning (max.)
277 V/AC
250 V/DC
- Uitgangsstroom (max.)
1.3 A
- Uitgangsstroom (max.) afgerond
1.3 A
30 W
- Uitgangstype
Instelbaar
- Fasen
1
- Uitgangsspanning (nom.)
24 V/DC
- Aansluiting
Push-In-veeraansluiting
- Afm.
(l x b x h) 90 x 21 x 90 mm
- Uitgangsspanning (max.)
29 V/DC
- Uitgangsspanning (min.)
24 V/DC
- Bedrijfstemperatuur (max.)
70 °C
- Bedrijfstemperatuur (max.) (Derating)
70 °C
- Bedrijfstemperatuur (min.) (Derating)
55 °C
- Bedrijfstemperatuur (min.)
-25 °C
- Fabrikantnr.
1399932
- Inhoud
1 stuk(s)
- MTBF
2872000 h
- Bijzonderheden
Uitgangsspanning regelbaar
- Breedte
21 mm
- Hoogte
90 mm
90 mm
IP20
- Max. temperatuur
70 °C
- Min. temperatuur
-25 °C
- Type
UNO2-PS/1AC/24DC/30W/PT
- Rendement
91.9 %
- Diepte
90 mm
- Inbouwhoogte
90 mm
21 mm
90 mm
90 mm
90 mm
FALSE
TRUE
AC
30 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-29 V
TRUE
85-305 V
85-305 V
TRUE
None
1.3 A
24 V
1.3 A
None
Other
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3588098 Phoenix Contact 1399932 Stroomvoorziening 24 V/DC 1.3 A 30 W Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3588098 Phoenix Contact 1399932 Stroomvoorziening 24 V/DC 1.3 A 30 W Inhoud 1 stuk(s)
Omschrijving
Primair geschakelde voeding, Uno Power, push-in-aansluiting, montage op draagrail , ingang: 1-fasig, uitgang: 24 V DC / 1,3 A, instelbaar van 24 V DC ... 29 V DC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
