Name: Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Overspanningsafleider Piece 1 stuk(s)
Brand: Phoenix Contact
SKU: 3568610
Availability: SoldOut

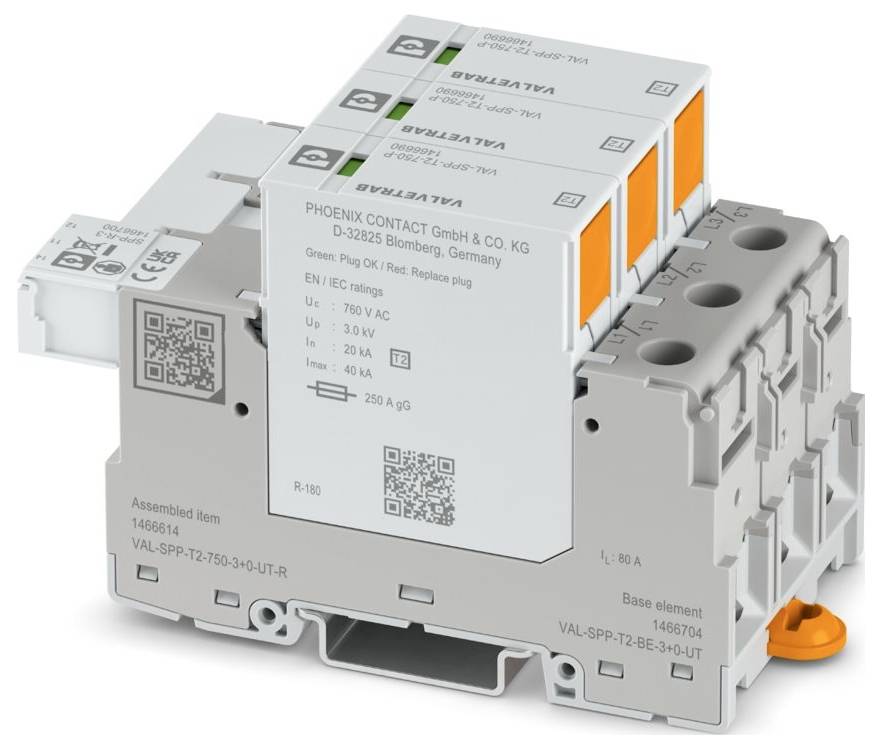

Een grijze Phoenix Contact elektrisch apparaat met oranje accenten en QR-codes, gelabeld voor spanning en stroom, gebruikt voor elektrische verbindingen.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Totaal (€ 295,00 / Stuk)

€ 295,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: VAL-SPP.
IEC-TESTKLASSE: II;T2
Model: DIN-railmodule tweedelig insteekbaar
Aantal polen: 3
Melding overspanningsbeveiliging defect: Optisch, telecommunicatiecontact
NOMINALE SPANNING UN: 554/960 V AC ±10 % (TN-C);690 V AC ±10 % (IT)
Weergave / melding op afstand: Weergave / melding op afstand
Schakelfunctie: wisselcontact
Type aansluiting: Push-in-aansluiting
Schroefdraad: M5
Aanhaalmoment: 30 lbf-in.
Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
Printplaat doorsnede AWG: 14 ... 2
Breedte: 53,4 mm
Hoogte: 109,1 mm
Diepte: 71,5 mm (incl. draagrail 7,5 mm)
Deeleenheid: 3 te
Kleur: Grijs (RAL 7042);lichtgrijs (RAL 7035)
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PA 6.6-FR 20 % GF;PBT
Hoogste permanente spanning UC: 760 V AC
Veiligheidsgeleiderstroom IPE: ≤ 1 mA
Nominale lekstroom in (8/20) µs: 20 kA
Totale lekstroom ITotal (8/20) µs: 120 kA
Responstijd ta: ≤ 25 ns
Vereiste voorzekering maximaal: 1 A (GG)
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20C (in ingebouwde toestand)
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 5000 m (amsl)
Normen/bepalingen: En 61643-11
Opmerking: 2012 + A11:2018
Montagemethode: draagrail: 35 mm
En type: T2
VOEDINGSSYSTEEM IEC: TN-C;IT
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Nominale frequentie FN: 50 Hz (60 Hz)
CTI-waarde van het materiaal: 600
ISOLATIEMATERIAAL: PA 6.6-FR 20 % GF;PBT
Materiaalgroep: I
BESCHERMINGSPADEN: L-L;L-G
Stroomverbruik in stand-by PC: ≤ 1200 MVA
Maximale lekstroom Imax (8/20) µs: 40 kA
Beschermingsniveau omhoog: ≤ 3 kV
Restspanning Ures: ≤ 3 kV (bij in);≤ 2,7 kV (bij 10 kA);≤ 2,5 kV (bij 5 kA);≤ 2,3 kV (bij 3 kA)
TOV-gedrag bij UT: 1005 V AC (5 s / witstand-modus);1316 V AC (120 min / safe failure-modus)
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Schok (bedrijf): 25g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
Trilling (werking): 5g (10 ... 500 Hz / 2,5 uur / X, Y, Z)
UL specificaties: UL specificaties
Energiedistributiesysteem: Delta
Nominale frequentie: 50/60 Hz
SPD-type: 4CA
Aanwijzing aansluiting: Defectinterconnector
Voedingsspanning: 250 V/AC
Isoleerlengte: 8 mm
Defectinterceptie contact: Defectinters contact
Nominale laststroom IL: 80 A (25 mm²)
Kortsluitvastheid ISCCR: 25 kA
Maximale voorzekering bij V-doorverbindingsbedrading: 80 A (GG)
Maximale voorzekering voor bedrading van bedrading bedrading bedrading: 250 A (GG)
Maximale continue spanning MCOV (L-G): 750 V AC
Nominale spanning: 600 V AC
Gemeten nominale spanning MLV (L-G): 3120 V.
UL-weergave / melding op afstand: UL-weergave / melding op afstand
Bedrijfsstroom AC: 5 mA AC ... 1 A AC
UL-aansluitgegevens: UL-aansluitgegevens
Maximale continue spanning MCOV (L-L): 1500 V AC
Gemeten nominale spanning MLV (L-L): 6240 V.
Algemeen: Algemeen
Nominale lekstroom in: 20 kA
2 geleiders van dezelfde doorsnede flexibel m. TWIN-adereindhuls met kunststof huls: 1,5 mm² ... 16 mm²
Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 0,75 mm²
Isolatie: Tussen hoofd- en hulpcircuit heeft het product dubbele / versterkte isolatie.
Omgevingstemperatuur (montage): -5 °C- 50 °C
BEDRIJFSSPANNING AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl));5 V AC ... 150 V AC (≤ 5000 m (amsl))
Bedrijfsspanning DC: 30 V DC-
Bedrijfsstroom DC: 200 mA DC

Soortnaam: Overspanningsafleider

Nominale spanning: 600 V/AC

Uitvoering: DIN-railmodule tweedelig insteekbaar

: IP20C (ingebouwd)

Fabrikantnr.: 1466614

Type: 2

Afm.: (b x h x d) 53.4 x 109.1 x 71.5 mm

Breedte: 53.4 mm

Hoogte: 109.1 mm

Diepte: 71.5 mm

Inhoud: 1 stuk(s)

: Piece

UKCA: Ja
