Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Overspanningsbeveiliging 6 kA Piece 1 stuk(s) kopen ? Conrad Electronic

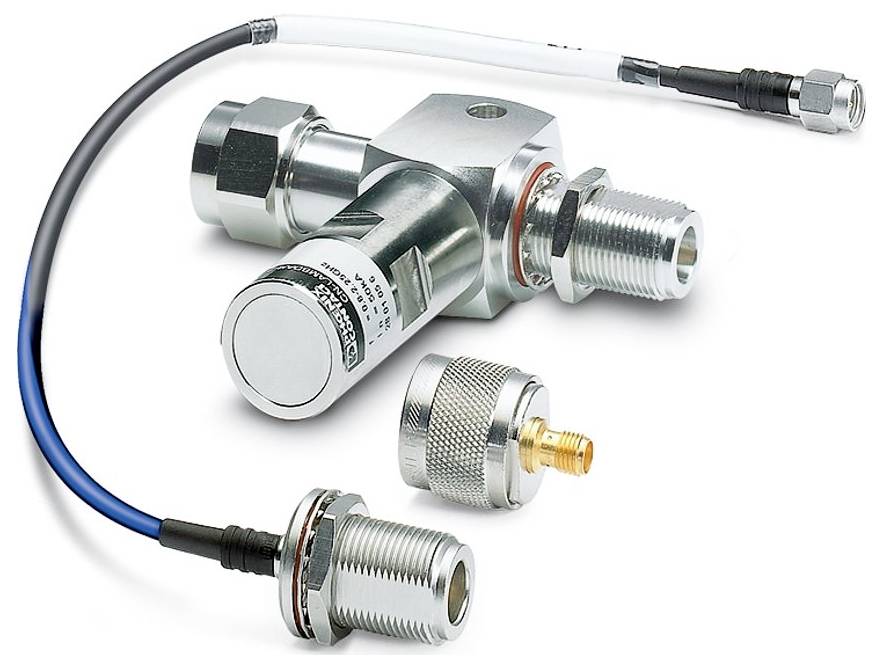

Verschillende coaxiale kabelconnectoren en adapters op een witte achtergrond, inclusief rechte en haakse typen met metaalglans afwerking.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 185,94 / Stuk)

€ 185,94

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

IEC-TESTKLASSE: C2;C3;D1
Model: Tussenstekker
Aantal polen: 2
Melding overspanningsbeveiliging defect: Geen
Aansluitmethode: schroefaansluiting
Aanhaalmoment: 1,5 Nm
Breedte: 84,8 mm
Hoogte: 25 mm
Diepte: 81.5 mm
Kleur: Nikkelkleurig
Materiaal behuizing: HPb59-1
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Werkingsrichting: Line-Shield/Earth Ground
Nominale stroom: 2 A (25 °C)
Totale lekstroom ITotal (8/20) µs: 6 kA
Uitgangsspanningsbegrenzing bij 1 KV/µs (Ader-aarde) statisch: ≤ 1 V.
Beschermingsniveau omhoog (Ader-aarde): ≤ 5 V (C1 - 1 kV / 500 A);≤ 25 V (C2 - 10 kV / 5 kA);≤ 15 V (6 kV / 3 kA)
Schokbestendigheid (ader-aarde): C2 - 10 kV / 5 kA;D1 - 1 kA
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP55
Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
Hoogte: ≤ 2000 m (amsl)
Normen/bepalingen: En 61643-21
Opmerking: 2001 + A1:2009
Montagemethode: Aansluitspecifieke tussenhoeken
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Nominale lekstroom in (8/20) µs (aarde van de ader): 6 kA
Demping AE, asym.: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
Materiaal oppervlak behuizing: Cu-Sn-Zn
Materiaal contactoppervlak: AU
Materiaal isolerend lichaam: PTFE
Materiaal veercontact: QSn6.5-0.1
Nominale lekstroom in (8/20) µs (ader-afscherming): 6 kA
Frequentiebereik: 0,8 GHz ... 2,25 GHz
50-Ω-verhouding VSWR: ≤ 1,20 (0,8 GHz ... 2,25 GHz);≤ 1,10 (1,7 GHz ... 2,1 GHz)
Toegestaan RF-vermogen Pmax bij VSWR=xx (50 ohm-systeem): ≤ 110 W (VSWR = 1,0 / 40 °C);≤ 60 W (VSWR = 1,0 / 70 °C)
Uitgangsspanningsbegrenzing bij 1 KV/µs (ader-afscherming) statisch: ≤ 1 V.
Schokbestendigheid (ader-afscherming): C2 - 10 kV/5 kA;D1 - 1 kA
PE-aansluiting: PE-aansluiting
Pulse-lekstroom Iimp (10/350) µs (ader-afscherming): 1 kA

Soortnaam: Overspanningsbeveiliging

Lekstroom: 6 kA

Uitvoering: Tussenstekker

: IP55

Fabrikantnr.: 2800491

Afm.: (b x h x d) 84.8 x 25 x 81.5 mm

Breedte: 84.8 mm

Hoogte: 25 mm

Diepte: 81.5 mm

Inhoud: 1 stuk(s)

: Piece

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Overspanningsbeveiliging 6 kA Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Overspanningsbeveiliging 6 kA Piece 1 stuk(s)

Omschrijving

Tussenstekker met lambda/ 4-technologie als overspanningsbeveiliging voor coaxiale signaalinterfaces. Aansluiting: SMA-connectoren stekkerbus

De teksten voor dit artikel zijn automatisch vertaald.
