Name: Phoenix Contact 2807968 CT 10-2PE/FSR-24 Overspanningsveilige stekker Piece 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579483
Availability: SoldOut

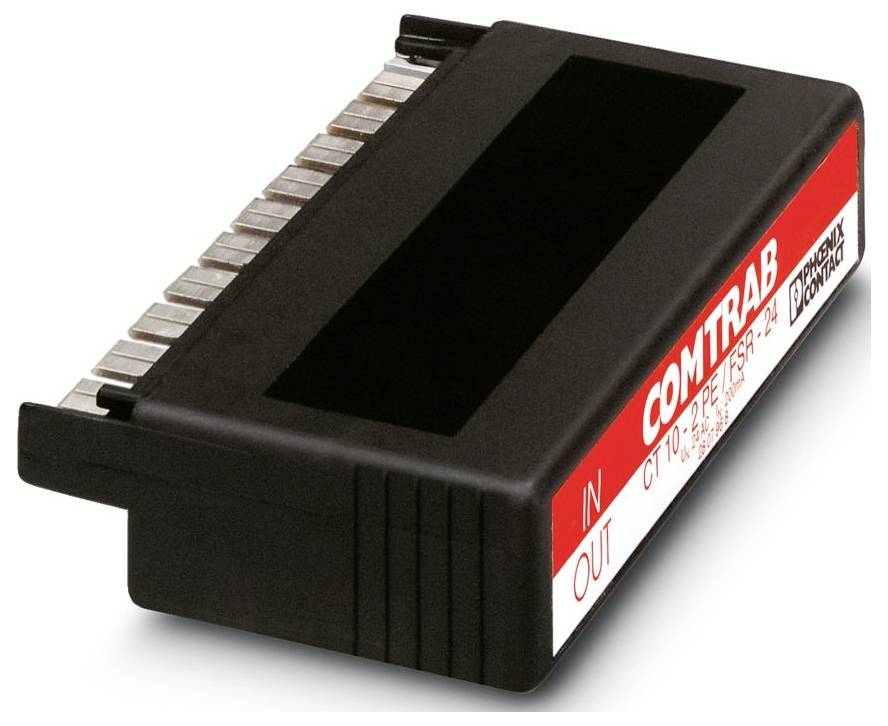

Een zwarte Comtrabb-component met de labels 'IN' en 'OUT' en metalen connectoren aan de zijkant, gebruikt voor elektronische of industriële toepassingen.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Totaal (€ 695,00 / Stuk)

€ 695,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: COMTRAB
IEC-TESTKLASSE: C1;C2;C3;D1
Model: LSA-plus-module
Melding overspanningsbeveiliging defect: Geen
NOMINALE SPANNING UN: 24 V DC
Aansluitmethode: Insteekbaar in COMTRAB-TERMIBLOCK en LSA-Plus-scheidings- en schakellijsten
Breedte: 111 mm
Hoogte: 22 mm
Diepte: 68.5 mm
Kleur zwart (RAL 9005)
Brandbaarheidsklasse conform UL 94: V0
Materiaal behuizing: PBT
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Effectrichting: Line-Line & Line-Earth Ground
Hoogste permanente spanning UC: 40 V DC;28 V AC
Nominale stroom: 200 mA (25 °C)
Werkelijke bedrijfsstroom IC bij UC: ≤ 5 µA (a-b)
Beschermingsleistroom IPE: ≤ 1 µA (per pad)
Totale lekstroom ITotal (8/20) µs: 10 kA
Uitgangsspanningsbegrenzing bij 1 KV/µs (Ader-aarde) statisch: ≤ 650 V.
Restspanning bij in (ader-ader): ≤ 55 V.
Capaciteit (ader-ader): 1,1 NF (f=1 MHz / VR= 0V)
Capaciteit (Ader-aarde): 1 PF (type)
Weerstand per pad: 10 Ω ± 10 %
Vereiste voorzekering maximaal: 200 mA
Schokbestendigheid (Ader-aarde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 2,5 kA
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 75 °C
Normen/bepalingen: IEC 61643-21
Nota: 2000
Montagemethode: Op CT-TERMIBLOCK en LSA-plus-scheidingsstrip
Aderparen per module: 10
Nominale lekstroom in (8/20) µs (aarde van de ader): 5 kA
Uitgangsspanningsbegrenzing bij 1 KV/µs (Ader-aarde) spike: ≤ 650 V.
Responsietijd ta (Ader-aarde): ≤ 100 ns
Lucht- en oorlogsroutes: Lucht- en oorlogs routes
Nominale lekstroom in (8/20) µs (ader-ader): 5 kA
Responsietijd ta (ader-ader): ≤ 1 ns
Invuldemping AE, sym.: 1,5 dB (type. Tot 2 MHz / 50 Ω);0,6 dB (type. Tot 1 MHz / 150 Ω);0,2 dB (type. Tot 100 kHz / 600 Ω)
Grensfrequentie fg (3 dB), sym. In het 150 Ω-systeem: 4 MHz (type)
Schokbestendigheid (ader-ader): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A.
Grensfrequentie fg (3 dB), sym. In het 50 Ω-systeem: 7 MHz (type)
Lekstroom Imax (8/20) µs maximum (ader-ader): 5 kA
Lekstroom Imax (8/20) µs maximum (Ader aarde): 5 kA
Uitgangsspanningsbegrenzing bij 1 KV/µs (ader-ader) spike: ≤ 95 V.
Uitgangsspanningsbegrenzing bij 1 KV/µs (ader-ader) statisch: ≤ 60 V.
Normen specificatie informatietechnologie: Normen specificatie informatietechnologie
Afleider controleerbaar met CHECKMASTER vanaf software-audit: AB SW-REV. 1.00
Grensfrequentie fg (3 dB), sym. In het 600 Ω-systeem: 900 kHz (type)

Soortnaam: Overspanningsveilige stekker

Nominale spanning: 24 V/DC

Uitvoering: LSA-plus-module

: IP20

Fabrikantnr.: 2807968

Afm.: (b x h x d) 111 x 22 x 68.5 mm

Breedte: 111 mm

Hoogte: 22 mm

Diepte: 68.5 mm

Inhoud: 1 stuk(s)

: Piece

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Nominale spanning

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Overspanningsveilige stekker 6 kA Piece 1 stuk(s)

Artikelnummer:3563560

Leverbaar vr. 6 nov.

93 Stuk(s)Conrad Electronic

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Overspanningsveilige stekker 1 stuk(s)

Artikelnummer:3563550

Leverbaar vr. 6 nov.

10 Stuk(s)Conrad Electronic

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 239,99^*

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P Overspanningsveilige stekker 10 kA 1 stuk(s)

Artikelnummer:3563566

Leverbaar vr. 6 nov.

52 Stuk(s)Conrad Electronic

12 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P Overspanningsveilige stekker 10 kA 1 stuk(s)

Artikelnummer:3563573

Leverbaar vr. 6 nov.

44 Stuk(s)Conrad Electronic

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Overspanningsveilige stekker 10 kA 1 stuk(s)

Artikelnummer:3563584

Leverbaar vr. 6 nov.

19 Stuk(s)Conrad Electronic

60 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 1180140 F-EV 12-P Overspanningsveilige stekker 20 kA 1 stuk(s)

Artikelnummer:3565634

Leverbaar ma. 30 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 61,99^*

Phoenix Contact 1180142 VAL-EV 280-P Overspanningsveilige stekker 1 stuk(s)

Artikelnummer:3565679

Leverbaar ma. 30 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,99^*

Phoenix Contact 1180147 F-EV-T1/T2 50-P Overspanningsveilige stekker 50 kA Single 1 stuk(s)

Artikelnummer:3565648

Leverbaar ma. 30 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 85,99^*

Phoenix Contact 1180148 VAL-EV-T1/T2 264/12.5-P Overspanningsveilige stekker 12.5 kA 1 stuk(s)

Artikelnummer:3565655

Leverbaar ma. 30 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,99^*

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 Overspanningsveilige stekker Overspanningsbeveiliging voor: Photovoltaïsch systeem 40 kA 4 stuk(s)

Artikelnummer:3561792

Niet beschikbaar

Conrad Electronic

1170 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 259,00^*

Documenten en downloads

Datablad

Datablad 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Overspanningsveilige stekker Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Overspanningsveilige stekker Piece 1 stuk(s)

Omschrijving

LSA-plus-stekker (COMTRAB CT 10) met overspanningsbeveiliging/fijnbescherming en ontkoppelweerstand voor 10 potentiaalvrij werkende signaalcircuits. Nominale spanning: 24 V DC. Uitvoering: 10 dubbele aders
