Phoenix Contact 2904610 DIN-rail netvoeding 5 A 240 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

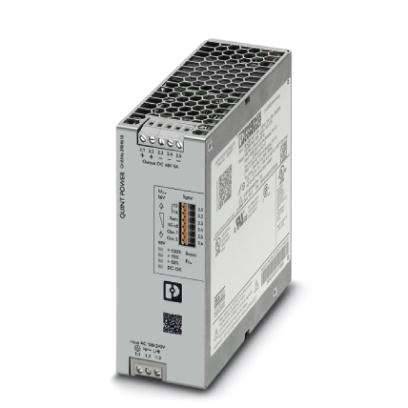

Een metalen behuizing met ventilatiesleuven, vermoedelijk een elektronisch apparaat of voedingsadapter. Aansluitingen en technisch etiket zijn zichtbaar.

Afbeelding vergelijkbaar

Technische tekening van een rechthoekige behuizing met afmetingen: breedte 131, 125, 122 mm en hoogte 130 mm. Zijdelingse hoogte 80 mm, diepte 45 mm.

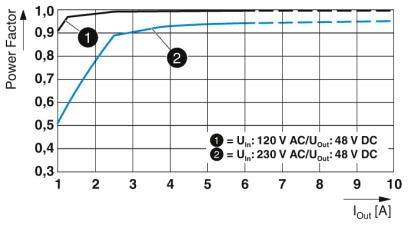

Diagram toont Power Factor ten opzichte van uitgangsstroom (Iout). Twee curves: 120V AC (1), 230V AC (2). Beide stijgen snel naar 0,95.

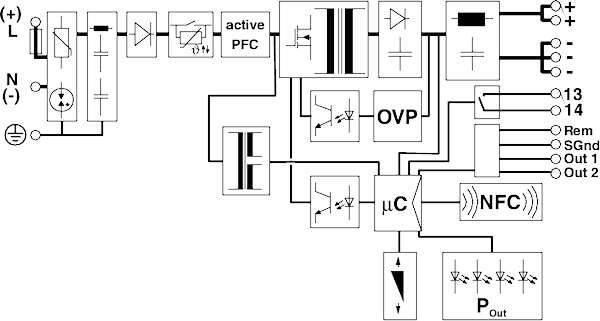

Bedradingsschema van een voedingsmodule met actieve powerfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (μC). Uitgangopties voor Rem, SGnd, Out 1 en Out 2.

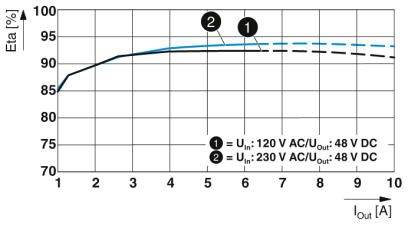

Diagram toont de efficiëntiecurve van een voeding. Assen: Efficiëntie in procent, stroom in ampère. Twee curven: 120 V AC en 230 V AC.

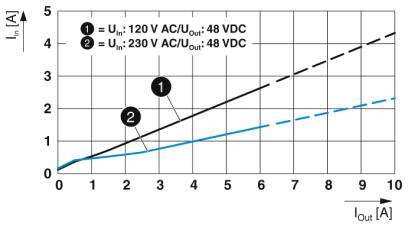

Diagram toont een kromme van de ingangs- (I_in) en uitgangsstroom (I_out). Twee krommen: 1 bij 120 V AC/48 V DC, 2 bij 230 V AC/48 V DC.

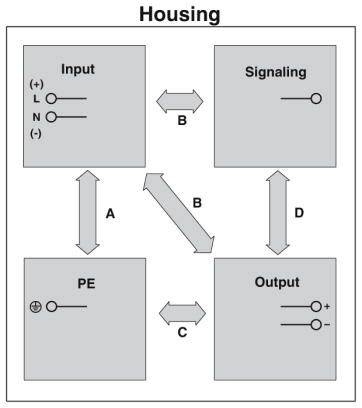

'Besturingseenheid: Boven Input, rechts Signalering, onder Output, links PE. Pijlen tonen verbindingen: A, B, C, D.'

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 271,90 / Stuk)

€ 271,90

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 60 s
Isoleerlengte: 6,5 mm
Stroomverbruik: 3,4 A (100 V/AC), 2,8 A (120 V/AC), 1,5 A (230 V/AC), 1,5 A (240 V/AC)
Nominaal vermogen: 271 VA

Ingangsspanning (nominaal): 100-240 V/AC

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 48 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 5 A

Uitgangsstroom (max.) afgerond: 5 A

: 240 W

Fasen: 1

Aansluiting: Schroeven

Afm.: (l x b x h) 125 x 50 x 130 mm

Gewicht: 1 kg

Uitgangsspanning (max.): 48 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904610

Inhoud: 1 stuk(s)

MTBF: 1242000 h

Breedte: 50 mm

Hoogte: 130 mm

: 125 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/48DC/5

Rendement: 93.5 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141011 Phoenix Contact 2904610 DIN-rail netvoeding 5 A 240 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141011 Phoenix Contact 2904610 DIN-rail netvoeding 5 A 240 W Inhoud 1 stuk(s)

Omschrijving

Preventieve functiebewaking meldt kritische bedrijfstoestanden voordat storingen optreden. Via NFC instelbare meldniveaus en karakteristieken maximaliseren de beschikbaarheid van de installatie Vermogensreserve voor eenvoudige installatie-uitbreiding door statische boost met een permanent vermogen tot 125% en starten van moeilijke lasten door dynamische boost met maximaal 200% gedurende 5 s. Hoge storingsbestendigheid door geïntegreerde gasafleider en meer dan 20 milliseconden overbruggingstijd voor stroomstoringen. Robuust ontwerp door metalen behuizing en ruim temperatuurbereik van -40 tot +70 °C. Wereldwijd te gebruiken door universele ingang en internationaal toelatingspakket.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
