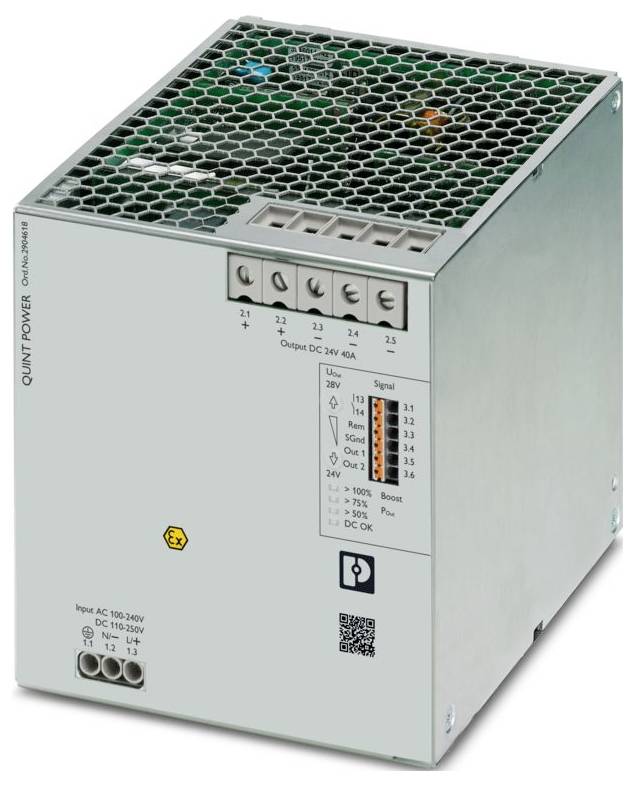

Phoenix Contact 2904618 Stroomvoorziening Verbruik (stand-by) 3 W 24 V/DC 40 A 1072 VA Inhoud 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 635,00 / Stuk)
€ 635,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: QUINT Power
- Type aansluiting: Push-in-aansluiting
- Breedte: 120 mm
- Hoogte: 130 mm
- Diepte: 140 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 75 °C (> 60 °C derating: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-4-10
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 0,7g, 90 min., resonantiefrequentie 0,7g, 90 min. (Volgens DNV GL klasse A)
- 5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min., resonantiefrequentie 2,3 g, 90 min. (Conform DNV GL klasse C) gemonteerd met UWA 130 - 2901664
- Isoleerlengte: 10 mm
- Draaddoorsnede flexibel min.: 0,5 mm²
- Draaddoorsnede flexibel max.: 1,5 mm²
- Diameter van de ladder vast min.: 0,5 mm²
- Draaddoorsnede star max.: 1,5 mm²
- Inbouwpositie: Horizontale draagrail NS 35, en 60715
- Aanhaalmoment min: 1,2 Nm
- Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
- ATEX: SIQ 23 ATEX 161 X; ZONTII 3 G ex ec ic NC IIC T4 GC
- IECEX: IECEX SIQ 23.0001X;ex ec ic NC IIC T4 GC
- Frequentiebereik 50 Hz tot 60 Hz
- Beschermingsklasse: I
- Frequentie: 50 Hz
- Ingangsnominaal spanningsbereik: 110 V DC ... 250 V/DC:
- Ingangsspanningsbereik: 110 V DC ... 250 V DC -18 % - +40 %
- Spanningsbestendigheid max.: 300 V AC 60 s
- Inschakelstroomstoot: type. 12 A (bij 25 °C)
- Inschakelstroomstootintegraal (I2t): < 0,3 A2s
- Inschakelstroomstootbegrenzing: 12 A (na 1 ms)
- Netuitvaltijd: type. 27 ms (120 V AC);type. 27 ms (230 V AC)
- Stroomverbruik: 12 A (110 V/DC), 5 A (250 V/DC)
- Nominaal opgenomen vermogen: 1072 VA
- Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
- Inschakeltijd: < 1 sec.
- Ingangszekering: 16 A (traag, intern)
- Selectie van geschikte zekering voor de ingangsbeveiliging: 16 A ... 20 A (karakteristiek B, C, D, K of vergelijkbaar)
- Rendement: type. 94,7% (120 V AC);type. 95,7% (230 V AC)
- Uitgangskarakteristiek: U/I Advanced;Smart HICCUP;FUSE MODE
- Nominale uitgangsspanning: 24 V DC
- Instelbereik van de uitgangsspanning (USet): 24 V DC ... 28 V DC (constant vermogen)
- Nominale uitgangsstroom (IN): 40 A.
- Statische boost (ISTAT.boost): 45 A.
- Dynamische boost (IDyn.boost): 60 A (5 s)
- Selective Fuse Breaking (ISFB): 215 A (15 ms)
- MAGNETISCHE VEILIGHEIDSOPLOSSING: A1...A40 / B2...B25 / C1...C13 / Z1...Z16
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Weerstand tegen terugspanning: ≤ 35 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): < 30 V DC (dubbele beveiliging met uitschakeling binnen 20 ms)
- Restgolfcapaciteit: < 40 mVSS (bij nominale waarden)
- Stijgtijd: < 60 ms (UOut = 10 % ... 90 %)
- Serieschakelbaarheid: Ja
- Vermogensverlies onbelast maximaal: < 5 W (120 V AC);< 5 W (230 V AC)
- Nominaal vermogen maximaal: < 55 W (120 V AC);< 44 W (230 V AC)
- VERLIESVERMOGEN SLEEP MODE: < 3 W (120 V AC);< 3 W (230 V AC)
- Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
- Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
- Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
- Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
- Signaal: 4 kV (testspanning 4 - asymmetrisch)
- Signalisatiefypes: LED;potentiaalvrij signaalcontact;actieve signaaluitgang OUT1 (digitaal, configureerbaar);actieve signaaluitgang Out2 (digitaal, analoog, configureerbaar);extern contact;signaalaarde SGND
- Default: Gesloten (UOut > 0,9 USet)
- DIGITAAL: 24 V DC 1 A;30 V AC/DC 0,5 A
- Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
- Signaalaarde SGnd: Referentiepotentiaal voor OUT1, Out2 en rem
- Aantal fasen: 1
- Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);2 kV AC (eenheidskeuring)
- Schakelfrequentie: 85,00 kHz ... 107,00 kHz (niveau van de hulpomvormer);45,00 kHz ... 200,00 kHz (hoofdconvertor niveau);50,00 kHz ... 500,00 kHz (PFC-niveau)
- MTBF (IEC 61709, SN 29500): > 908000 uur (25 °C);> 539000 uur (40 ° C);> 243000 uur (60 °C)
- Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
- Stroom: 40 A
- Temperatuur: 25 °C;
- Tijd: 162000 uur
- Aanvullende tekst: Testniveau 2
- Inbouwmaat: Inbouwmaat
- Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
- Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
- Beschermende lak: Ja
- Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
- Materiaal behuizing: metaal
- Uitvoering van de kap: Roestvrij staal X6Cr17
- Uitvoering van de zijdelen: Aluminium
- Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
- Klimaatklasse: 3K22 (volgens en 60721-3-3)
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 100% (bij 25°C, geen condensatie)
- Schok: 11 ms, 15 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
- Temp Code: T4 (-40 ... +75 °C (> 60 °C derating: 2,5 %/K)
- En 61010-1: II (≤ 5000 m)
- En 62477-1: III (≤ 2000 m)
- Brandbeveiliging in rollend materieel: Brandbeveiliging in rollend materieel
- Standaardaanduiding: Brandbeveiliging in rollend materieel
- Explosieve atmosfeer: IEC 60079-0;IEC 60079-7;IEC 60079-11;IEC 60079-15
- CSA: CAN/CSA-C22.2 NO. 61010-2-201;CSA-C22.2 NO. 107.1-16
- SIQ: CB-REGELING (IEC 61010-1, IEC 61010-2-201)
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
- EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
- DNV: Klasse A
- DNV GL Störabrastraling: DNV GL Störabrastraling
- Statische ontlading: Statische ontlading
- Contactontlading: 8 kV (testniveau 4)
- Luchtontlading: 15 kV (testniveau 4)
- Opmerking: Criterium A: 0,5 / 1 periode
- Criterium B: 5 / 50 / 250 periodes
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 1000 A/m.
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Ingang/uitgang/signaal: Asymmetrisch
- Spanning: 2,5 kV
- Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
- Asymmetrische geleide storingen: Asymmetrische geleide storingen
- Testniveau 1: 100 kHz
- Testniveau 2: 1 MHz
- Testniveau 3: 1,5 kHz 15 kHz (testniveau 4)
- Testniveau 4: 15 kHz 150 kHz (testniveau 4)
- Testniveau 5: 16,7 Hz 50 Hz 60 Hz (testniveau 4)
- Testniveau 6: 150 Hz 180 Hz (testniveau 4)
- Dempt zwierige as: Dempt zwierige as
- Ingang, uitgang (testniveau 1): 100 kHz 1 MHz (testniveau 3 - symmetrisch)
- Ingang, uitgang (testniveau 2): 10 MHz (testniveau 3 - asymmetrisch)
- Ingang, uitgang (testniveau 3): 100 kHz 1 MHz (testniveau 3 - asymmetrisch)
- Signalen (testniveau 1): 100 kHz 1 MHz (testniveau 3 - symmetrisch)
- Signalen (testniveau 2): 100 kHz 1 MHz (testniveau 3 - asymmetrisch)
- Gedempt magnetisch veld: Gedempt magnetisch veld
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
- RAILTOEPASSINGEN: EN 50121-3-2;EN 50121- 5;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-4; EN 50155;EN 45545-2 (HL3);EN 61373 (KLASSE 1B)
- Stuuringang (configureerbaar) rem: Uitgangsvermogen AAN/UIT (SLEEP MODE)
- AC-bedrijf: AC-bedrijf
- Vorm van het netwerk: Sternetwerk
- Standaard netspanning: 120 V AC;230 V AC
- Spanningssoort van de voedingsspanning: DC
- Frequentiebereik AC: 50 Hz ... 60 Hz -10 % ... +10 %
- Frequentiebereik (FN): 50 Hz ... 60 Hz -10 % ... +10 %;16,7 Hz (volgens en 50163)
- Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor, gaskabel
- Lekstroom tegen PE: < 3,5 mA;1,7 mA (264 V AC, 60 Hz)
- DC-bedrijf: DC-bedrijf
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Regelafwijking: < 0,5% (lastverandering statisch 10 % ... 90 %);< 2% (lastverandering dynamisch 10 % ... 90 %, (10 Hz);< 0,25% (verandering ingangsspanningsbereik ±10%)
- UITGANGSVERMOGEN: 960 W;1080 W;1440 W.
- CREST-factor: type. 1,7 (120 V AC);type. 1,65 (230 V AC)
- Signaal Out 1 (configureerbaar): Signaal Out 1 (configureerbaar)
- Signaal Out 2 (configureerbaar): Signaal Out 2 (configureerbaar)
- Signaal relais 13/14 (configureerbaar): Signaal relais 13/14 (configureerbaar)
- Enkelvoudige geleider/klempositie flexibel met adereindhuls met kunststof huls min.: 0,2 mm²
- Eengeleider/klempositie flexibel met adereindhuls met kunststof huls max.: 0,75 mm²
- Enkele geleider/klemplaats flexibel met adereindhuls zonder kunststof huls min.: 0,2 mm²
- Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls max.: 1,5 mm²
- Draaddoorsnede AWG min: 20
- Draaddoorsnede AWG max.: 16
- Aanhaalmoment max.: 1,5 Nm
- Signaaluitgang: Signaaluitgang
- Punt: > 100 % (LED brandt geel, uitgangsvermogen > 960 W);> 75 % (LED brandt groen, uitgangsvermogen > 720 W);> 50 % (LED brandt groen, uitgangsvermogen > 480 W)
- UOut: > 0,9 x USet (LED brandt groen);< 0,9 x USet (LED knippert groen)
- Inbouwafstand rechts/links: 5 mm / 5 mm
- Inbouwafstand boven/onder: 50 mm / 50 mm
- Norm - beperking van de harmonische stromen van het net: En 61000-3-2
- Norm - elektrische veiligheid: IEC 61010-2-201 (SELV)
- Norm - minimale beschermingsspanning: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
- Norm - veilige scheiding: IEC 61558-2-16;IEC 61010-2-201
- Norm - veiligheid voor meet-, controle-, regel- en laboratoriumapparatuur: IEC 61010-1
- Batterij opladen: DIN 41773-1
- Goedkeuring - eis van de halfgeleiderindustrie met betrekking tot netspanningsinbraken: SEMI F47-0706, en 61000-4-11
- En 61558-2-16: II (≤ 5000 m)
- UL-goedkeuringen: UL listed UL 508;UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, d T4 (locatie Hazardous)
- EMC-eisen energievoorziening: IEC 61850-3 (G,H);en 61000-6-5 (schakelinstallaties)
- Harmonische stromen: Harmonische stromen
- Flikker: Flikker
- Aantal periodes: 0,5 / 1 / 5 / 50 / 250 periodes
- Gedempte sinustrillingen (ring wave): Gedempte sinustrillingen (ring wave)
- HART FSK fysieke laag test specificatie naleving: Uitgangsspanning UOut conform
- Scheepsbouw goedkeuring: DNV, bv.
- Ingangsspanning: Min. 77 V DC
- Schadelijke gastest: ANSI/ISA 71.04-2013 G3 Harsh Group A
- Functionele veiligheid conform IEC 61508: SIL 3 aangevraagd
- Testniveau 7: 16,7 Hz 50 Hz 60 Hz (testniveau 4)
- INMETRO: DNV 19.0187 X
- Ingangsspanning (nominaal)
110 - 300 V/DC
- Soortnaam
Stroomvoorziening
- Ingangsspanning (min.)
100 V/AC
77 V/DC
- Ingangsspanning (max.)
240 V/AC
250 V/DC
- Uitgangsstroom (max.)
40 A
- Uitgangsstroom (max.) afgerond
40 A
1072 VA
- Uitgangstype
Instelbaar
- Fasen
1
- Uitgangsspanning (nom.)
24 V/DC
- Aansluiting
Schroeven
Push-In-veeraansluiting
- Afm.
(l x b x h) 140 x 120 x 130 mm
- Uitgangsspanning (max.)
28 V/DC
- Uitgangsspanning (min.)
24 V/DC
- Bedrijfstemperatuur (max.)
75 °C
- Bedrijfstemperatuur (max.) (Derating)
75 °C
- Bedrijfstemperatuur (min.) (Derating)
60 °C
- Bedrijfstemperatuur (min.)
-40 °C
- Fabrikantnr.
2904618
- Inhoud
1 stuk(s)
- MTBF
908000 h
- Bijzonderheden
Met beschermde laklaag
- Breedte
120 mm
- Hoogte
130 mm
140 mm
IP20
- Max. temperatuur
75 °C
- Min. temperatuur
-40 °C
- Type
QUINT4-PS/1AC/24DC/40/+
- Verbruik (stand-by)
3 W
- Rendement
94.7 %
- Diepte
140 mm
- Inbouwhoogte
130 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579793 Phoenix Contact 2904618 Stroomvoorziening Verbruik (stand-by) 3 W 24 V/DC 40 A 1072 VA Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579793 Phoenix Contact 2904618 Stroomvoorziening Verbruik (stand-by) 3 W 24 V/DC 40 A 1072 VA Inhoud 1 stuk(s)
Omschrijving
Primair geschakelde voeding QUINT Power, schroefaansluiting, montage op DIN-rail, ingang: 1-fasig, uitgang: 24 V DC / 40 A.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
Wat voor soort DIN-rail netvoedingen zoekt u?
Vergelijkbare artikelen
(*Alle prijzen zijn excl. btw.)
Conrad Electronic
€ 17,99*
Conrad Electronic
€ 14,99*
Conrad Electronic
€ 23,99*
Conrad Electronic
€ 28,99*
Conrad Electronic
€ 109,99*
Conrad Electronic
€ 33,99*
Conrad Electronic
€ 114,99*
Conrad Electronic
€ 41,99*
