Name: Phoenix Contact 2904626 Stroomvoorziening 48 V/DC 10 A 519 VA Inhoud 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579816
Availability: BackOrder

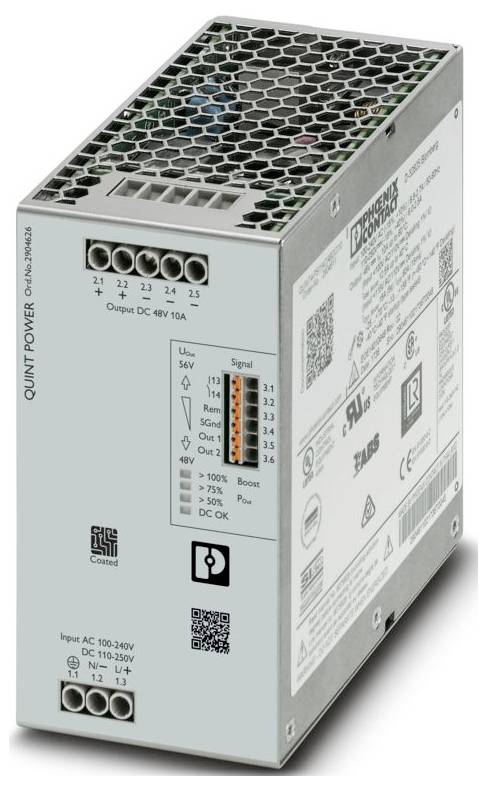

Een zilverkleurige industriële voeding met geventileerde bovenkant, aansluitklemmen met het label 'Output DC 48V 10A', ingang gelabeld '100-240V'.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 435,00 / Stuk)

€ 435,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: QUINT Power
Type aansluiting: Push-in-aansluiting
Breedte: 122 mm
Hoogte: 130 mm
Diepte: 73 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-18
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min., resonantiefrequentie 2,3 g, 90 min. (Volgens DNV GL klasse C)
Isoleerlengte: 8 mm
Draaddoorsnede flexibel min.: 0,2 mm²
Draaddoorsnede flexibel max.: 1,5 mm²
Diameter van de ladder vast min.: 0,2 mm²
Draaddoorsnede star max.: 1 mm²
Inbouwpositie: Horizontale draagrail NS 35, en 60715
Aanhaalmoment min: 0,5 Nm
Frequentiebereik 50 Hz tot 60 Hz
Beschermingsklasse: I
Frequentie: 50 Hz
Ingangsnominaal spanningsbereik: 110 V DC ... 250 V/DC:
Ingangsspanningsbereik: 110 V DC ... 250 V DC -18 % - +40 %
Spanningsbestendigheid max.: 300 V AC 60 s
Inschakelstroomstoot: type. 11 A (bij 25 °C)
Inschakelstroomstootintegraal (I2t): < 0,4 A2s
Inschakelstroomstootbegrenzing: 11 A (na 1 ms)
Netuitvaltijd: type. 32 ms (120 V AC);type. 32 ms (230 V AC)
Stroomverbruik: 6 A (110 V/DC), 2,5 A (250 V/DC)
Nominaal vermogen: 519 VA
Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
Inschakeltijd: < 1 sec.
Ingangszekering: 12 A (traag, intern)
Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
Rendement: type. 94% (120 V AC);type. 95% (230 V AC)
Uitgangskarakteristiek: U/I Advanced;Smart HICCUP;FUSE MODE
Nominale uitgangsspanning: 48 V DC
Instelbereik van de uitgangsspanning (USet): 48 V DC ... 56 V DC (constant vermogen)
Nominale uitgangsstroom (IN): 10 A.
Statische boost (ISTAT.boost): 12,5 A.
Dynamische boost (IDyn.boost): 15 A (5 s)
Selective Fuse Breaking (ISFB): 60 A (15 ms)
MAGNETISCHE VEILIGHEIDSZEKERING: A1...A13 / B2...B6 / C1...C3 / Z1...Z10
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Weerstand tegen terugspanning: ≤ 60 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 60 V DC
Restgolfcapaciteit: < 70 mVSS (bij nominale waarden)
Stijgtijd: < 1 s (UOut = 10 % ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 5 W (120 V AC);< 5 W (230 V AC)
Nominaal vermogen maximaal: < 36 W (120 V AC);< 28 W (230 V AC)
VERLIESVERMOGEN SLEEP MODE: < 5 W (120 V AC);< 5 W (230 V AC)
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 4 kV (testspanning 4 - asymmetrisch)
Signalisatiefypes: LED;potentiaalvrij signaalcontact;actieve signaaluitgang OUT1 (digitaal, configureerbaar);actieve signaaluitgang Out2 (digitaal, analoog, configureerbaar);extern contact;signaalaarde SGND
Default: Gesloten (UOut > 0,9 USet)
Digitaal: 24 V DC 20 mA
Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
Signaalaarde SGnd: Referentiepotentiaal voor OUT1, Out2 en rem
Aantal fasen: 1
Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);2 kV AC (eenheidskeuring)
Schakelfrequentie: 90,00 kHz ... 110,00 kHz (niveau van de hulpomvormer);70,00 kHz ... 330,00 kHz (hoofdconvertor niveau);50,00 kHz ... 70,00 kHz (PFC-niveau)
MTBF (IEC 61709, SN 29500): > 1100000 uur (25 °C);> 676000 uur (40 ° C);> 317000 uur (60 °C)
Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
Stroom: 10 A
Temperatuur: 25 °C;
Tijd: 292000 uur
Aanvullende tekst: Testniveau 2
Inbouwmaat: Inbouwmaat
Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
Beschermende lak: Ja
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Uitvoering van de kap: Roestvrij staal X6Cr17
Uitvoering van de zijdelen: Aluminium
Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
Klimaatklasse: 3K3 (conform EN 60721)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 100% (bij 25°C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
En 61010-1: II (≤ 5000 m)
En 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 NO. 60950-1-07;CSA-C22.2 NO. 107.1-01
SIQ: Getest type (type approved);CB-regeling (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
DNV: Klasse B.
DNV GL Störabrastraling: DNV GL Störabrastraling
Statische ontlading: Statische ontlading
Contactontlading: 8 kV (testniveau 4)
Luchtontlading: 15 kV (testniveau 4)
Opmerking: Criterium B.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 1000 A/m.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 2,5 kV
Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
Asymmetrische geleide storingen: Asymmetrische geleide storingen
Testniveau 1: 15 Hz 150 Hz (testniveau 3)
Testniveau 2: 150 Hz 1,5 kHz (testniveau 3)
Testniveau 3: 1,5 kHz 15 kHz (testniveau 3)
Testniveau 4: 15 kHz 150 kHz (testniveau 3)
Testniveau 5: 50 Hz 60 Hz (testniveau 3)
Testniveau 6: 50 Hz 60 Hz (testniveau 3)
Dempt zwierige as: Dempt zwierige as
Ingang, uitgang (testniveau 1): 1 MHz (testniveau 3 - symmetrisch)
Ingang, uitgang (testniveau 2): 10 MHz
Ingang, uitgang (testniveau 3): 1 MHz (testniveau 3 - asymmetrisch)
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
RAILTOEPASSINGEN: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5
Stuuringang (configureerbaar) rem: Uitgangsvermogen AAN/UIT (SLEEP MODE)
AC-bedrijf: AC-bedrijf
Standaard netspanning: 120 V AC;230 V AC
Spanningssoort van de voedingsspanning: DC
Frequentiebereik AC: 50 Hz ... 60 Hz -10 % ... +10 %
Frequentiebereik (FN): 50 Hz ... 60 Hz -10 % ... +10 %;16,7 Hz (volgens en 50163)
Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor, gaskabel
Lekstroom tegen PE: < 3,5 mA;1,3 mA (264 V AC, 60 Hz)
DC-bedrijf: DC-bedrijf
Derating: > 60 °C (2,5 %/K)
Regelafwijking: < 0,5% (lastverandering statisch 10 % ... 90 %);< 2% (lastverandering dynamisch 10 % ... 90 %, (10 Hz);< 0,25% (verandering ingangsspanningsbereik ±10%)
UITGANGSVERMOGEN: 480 W;600 W;720 W.
CREST-factor: type. 1,54 (120 V AC);type. 1,56 (230 V AC)
Signaal Out 1 (configureerbaar): Signaal Out 1 (configureerbaar)
Signaal Out 2 (configureerbaar): Signaal Out 2 (configureerbaar)
Signaal relais 13/14 (configureerbaar): Signaal relais 13/14 (configureerbaar)
Enkelvoudige geleider/klempositie flexibel met adereindhuls met kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls met kunststof huls max.: 0,75 mm²
Enkele geleider/klemplaats flexibel met adereindhuls zonder kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls max.: 1,5 mm²
Draaddoorsnede AWG min: 24
Draaddoorsnede AWG max.: 16
Aanhaalmoment max.: 0,6 Nm
Signaaluitgang: Signaaluitgang
Punt: > 100 % (LED brandt geel, uitgangsvermogen > 480 W);> 75 % (LED brandt groen, uitgangsvermogen > 360 W);> 50 % (LED brandt groen, uitgangsvermogen > 240 W)
UOut: > 0,9 x USet (LED brandt groen);< 0,9 x USet (LED knippert groen)
Isolatiespanning uitgang/PE: 0,5 kV DC (typetest);0,5 kV DC (eenheidskeuring)
Isolatiespanning ingang/PE: 3,5 kV AC (typekeuring);2,4 kV AC (eenheidskeuring)
Milieurichtlijn: RoHS Richtlijn 2011/65/EU;WEEE;REACH
Inbouwafstand rechts/links: 5 mm / 5 mm
Inbouwafstand boven/onder: 50 mm / 50 mm
Norm - beperking van de harmonische stromen van het net: En 61000-3-2
Norm - elektrische veiligheid: IEC 61010-2-201 (SELV)
Norm - minimale beschermingsspanning: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
Norm - veilige scheiding: IEC 61558-2-16;IEC 61010-2-201
Norm - veiligheid voor meet-, controle-, regel- en laboratoriumapparatuur: IEC 61010-1
Norm - veiligheid van transformatoren: En 61558-2-16
Batterij opladen: DIN 41773-1
Goedkeuring - eis van de halfgeleiderindustrie met betrekking tot netspanningsinbraken: SEMI F47-0706, en 61000-4-11
UL-goedkeuringen: UL listed UL 508;UL/C-UL Recognized UL 60950-1;UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, d T4 (locatie Hazardous)
EMC-eisen energievoorziening: IEC 61850-3 (G,H);en 61000-6-5 (schakelinstallaties)
Harmonische stromen: Harmonische stromen
Flikker: Flikker
Aantal periodes: 0,5 / 1 / 5 / 50 / 250 periodes
Gedempte sinustrillingen (ring wave): Gedempte sinustrillingen (ring wave)
Schijnbaar vermogen: 660 VA (120 V, UOUT = 48 V, IOUT = stat. Boost);644 VA (230 V, UOUT = 48 V, IOUT = stat. Boost)
Alternatieve montage: Alternatieve montage
HART FSK fysieke laag test specificatie naleving: Uitgangsspanning UOut conform
SCHEEPSBOUW GOEDKEURING: DNV GL, PRS, BV, LR, ABS

Ingangsspanning (nominaal): 110 - 300 V/DC

Soortnaam: Stroomvoorziening

Ingangsspanning (min.): 100 V/AC
110 V/DC

Ingangsspanning (max.): 240 V/AC
250 V/DC

Uitgangsstroom (max.): 10 A

Uitgangsstroom (max.) afgerond: 10 A

: 519 VA

Uitgangstype: Instelbaar

Fasen: 1

Uitgangsspanning (nom.): 48 V/DC

Aansluiting: Schroeven
Push-In-veeraansluiting

Afm.: (l x b x h) 125 x 70 x 130 mm

Uitgangsspanning (max.): 56 V/DC

Uitgangsspanning (min.): 48 V/DC

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (max.) (Derating): 70 °C

Bedrijfstemperatuur (min.) (Derating): 60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904626

Inhoud: 1 stuk(s)

MTBF: 1100000 h

Bijzonderheden: Uitgangsspanning regelbaar

Breedte: 70 mm

Hoogte: 130 mm

: 125 mm

: IP20

Max. temperatuur: 70 °C

Min. temperatuur: -25 °C

Type: QUINT4-PS/1AC/48DC/10/CO

Rendement: 95 %

Diepte: 125 mm

Inbouwhoogte: 130 mm

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Ingangsspanning (max.)

Ingangsspanning (min.)

Ingangsspanning (nominaal)

Uitgangsspanning (nom.)

Uitgangsstroom (max.) afgerond

Uitgangstype

Vermogen

Phoenix Contact 1076188 Stroomvoorziening Verbruik (stand-by) 7 W 72 V/DC 14 A 1335.1 VA Inhoud 1 stuk(s)

Artikelnummer:3562889

Leverbaar do. 12 nov.

Conrad Electronic

Push-In-veeraansluiting

500 V/AC

400 V/AC

3 x 400 - 500 V/AC

72 V/DC

14 A

Instelbaar

1335.1 VA

Stuk(s)

Min.: 1

Meervoud: 1

€ 455,00^*

Phoenix Contact 1088486 Stroomvoorziening 24 V/DC 3.75 A 90 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:3563478

Leverbaar do. 12 nov.

Conrad Electronic

Push-In-veeraansluiting

240 V/AC

100 V/AC

AC 100 V - 240 V

24 V/DC

3.75 A

Vaste spanning

90 W

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,99^*

Phoenix Contact 1088850 Stroomvoorziening 12 V/DC 4.6 A 127 VA Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:3563794

Leverbaar do. 12 nov.

Conrad Electronic

Schroeven

264 V/AC

85 V/AC

AC 100 V - 240 V

12 V/DC

4.6 A

Vaste spanning

127 VA

Stuk(s)

Min.: 1

Meervoud: 1

€ 65,99^*

Phoenix Contact 1088851 Stroomvoorziening Verbruik (stand-by) 0.5 W 24 V/DC 4.2 A 242.6 VA Inhoud 1 stuk(s)

Artikelnummer:3563801

Leverbaar do. 12 nov.

Conrad Electronic

Schroeven

264 V/AC

85 V/AC

100 - 240 V/AC

24 V/DC

4.2 A

Vaste spanning

242.6 VA

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,99^*

Phoenix Contact 1110155 Stroomvoorziening Verbruik (stand-by) 3 W 48 V/DC 5 A 240 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:3564290

Leverbaar do. 12 nov.

Conrad Electronic

Schroeven

240 V/AC

100 V/AC

48 V/DC

5 A

Instelbaar

240 W

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 2903158 Stroomvoorziening 12 V/DC 10 A 254.7 VA Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:3579698

Leverbaar do. 12 nov.

Conrad Electronic

Push-In-veeraansluiting

264 V/AC

85 V/AC

100 - 240 V/AC

12 V/DC

10 A

Instelbaar

254.7 VA

Stuk(s)

Min.: 1

Meervoud: 1

€ 184,99^*

Phoenix Contact 1151048 Stroomvoorziening Verbruik (stand-by) 6 W 24 V/DC 20 A 541 VA Inhoud 1 stuk(s)

Artikelnummer:3564986

Niet beschikbaar

Conrad Electronic

Schroeven

500 V/AC

400 V/AC

400 - 500 V/AC

24 V/DC

20 A

Instelbaar

541 VA

Stuk(s)

Min.: 1

Meervoud: 1

€ 355,00^*

Phoenix Contact 1157806 Stroomvoorziening Verbruik (stand-by) 4 W 48.5 V/DC 5 A 285.7 VA Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:3565467

Niet beschikbaar

Conrad Electronic

Push-In-veeraansluiting

240 V/AC

220 V/AC

230 V/AC

48.5 V/DC

5 A

Vaste spanning

285.7 VA

Stuk(s)

Min.: 1

Meervoud: 1

€ 349,00^*

Phoenix Contact 1170956 Stroomvoorziening 15 V/DC 4 A 60 W Inhoud 1 stuk(s)

Artikelnummer:3565411

Niet beschikbaar

Conrad Electronic

Push-In-veeraansluiting

240 V/AC

100 V/AC

15 V/DC

4 A

Instelbaar

60 W

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,99^*

Phoenix Contact 1321105 Stroomvoorziening 24 V/DC 3.75 A 90 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:3587895

Niet beschikbaar

Conrad Electronic

Push-In-veeraansluiting

240 V/AC

100 V/AC

AC 100 V - 240 V

24 V/DC

3.75 A

Vaste spanning

90 W

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Documenten en downloads

Datablad

Datablad 3579816 Phoenix Contact 2904626 Stroomvoorziening 48 V/DC 10 A 519 VA Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579816 Phoenix Contact 2904626 Stroomvoorziening 48 V/DC 10 A 519 VA Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde voeding QUINT Power met selecteerbare uitgangskarakteristiek, SFB-technologie (Selective Fuse Breaking), NFC-interface en beschermende lak, ingang: 1-fasig, uitgang: 48 V DC / 10 A.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.

Omschrijving

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
