Name: Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Overspanningsbeveiliging 2 kA 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579959
Availability: BackOrder

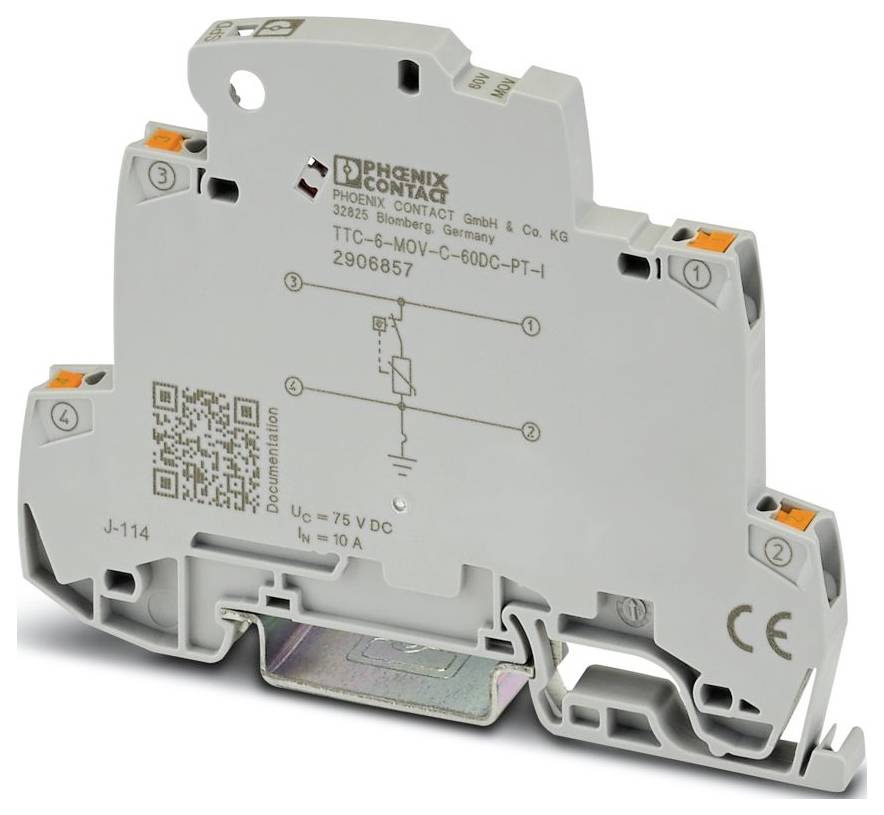

Een compact phoenix contact overspanningsbeveiliging met model 'TTC-6-MOV-C-600-PT-I', nominaal 75V DC, met aangegeven aansluitpunten.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

39 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 19,99 / Stuk)

€ 19,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: TERMITRAB compleet
IEC-TESTKLASSE: C1;C2;C3
Model: montagerailmodule eendelig
Melding overspanningsbeveiliging defect: Optisch
NOMINALE SPANNING UN: 60 V DC
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 6,2 mm
Hoogte: 92 mm
Diepte: 69,5 mm (incl. draagrail 7,5 mm)
Kleur: Grijs (RAL 7042)
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PBT
Mechanische gegevens: Mechanische gegevens
Open zijwand: Ja
Werkingsrichting: Lijnaarde
Hoogste permanente spanning UC: 75 V DC;53 V AC
Nominale stroom: 10 A (60 °C)
Werkende werkzame stroom IC bij UC: ≤ 100 µA
Beschermingslijmstroom IPE: ≤ 100 µA
Beschermingsniveau omhoog (Ader-aarde): ≤ 200 V (C1 - 600 A);≤ 270 V (C2 - 4 kV);≤ 190 V (C3 - 25 A);≤ 200 V (C3 - 35 A)
Capaciteit (Ader aarde): 5 NF
Weerstand per pad: ≤ 100 mΩ
Schokbestendigheid (Ader-aarde): C1 - 600 A;C2 - 2 kA;C3 - 35 A.
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (met einddeksel)
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 4000 m (amsl)
Normen/bepalingen: En 61643-21
Opmerking: 2001 + A1:2009 + A2:2013
Montagemethode: draagrail: 35 mm
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaal: PBT
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Nominale lekstroom in (8/20) µs (Ader aarde): 2 kA
Responsietijd ta (Ader-aarde): ≤ 25 ns
Invuldemping AE, asym.: type. 0,3 dB (≤ 200 kHz / 150 Ω)
EN 61643-21: EN 61643-21
Grensfrequentie fg (3 dB), asym. (PE) in het 150 Ω-systeem: type. 650 kHz

Soortnaam: Overspanningsbeveiliging

Lekstroom: 2 kA

Uitvoering: Draagrailmodule uit een stuk;

: IP20

Fabrikantnr.: 2906857

Afm.: (b x h x d) 6.2 x 92 x 69.5 mm

Breedte: 6.2 mm

Hoogte: 92 mm

Diepte: 69.5 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Overspanningsbeveiliging 2 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Overspanningsbeveiliging 2 kA 1 stuk(s)

Omschrijving

Overspanningsbeveiliging met geïntegreerde statusweergave voor een signaalader met geaarde referentiepotentiaal. In veiligheidscirkels tot SIL 3 te gebruiken.

De teksten voor dit artikel zijn automatisch vertaald.
