Name: Phoenix Contact 2908464 VIP-3/SC/2FLK14/AN/2P/S7-1500A Passieve module Varioface-VIP-3/SC Inhoud: 1 stuk(s)
Brand: Phoenix Contact
SKU: 2136945
Availability: BackOrder

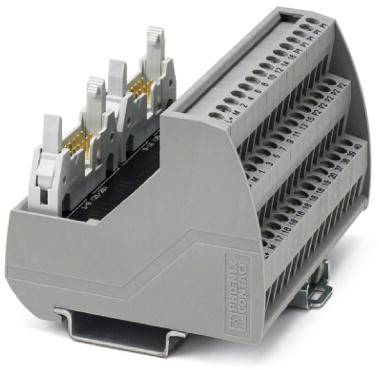

Grijze railklem met meerdere aansluitingen en hefbomen, gemarkeerd met nummerreeksen voor het verbinden en distribueren van elektrische kabels.

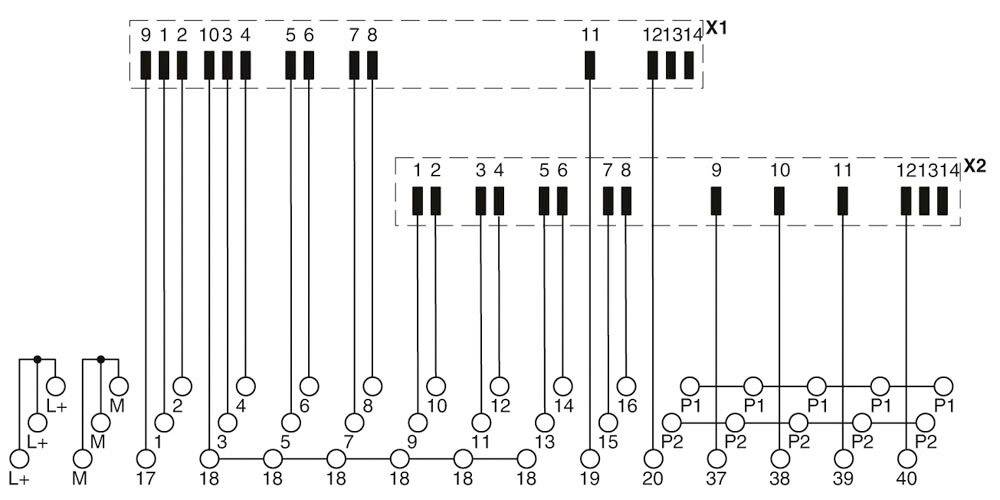

'Schakelschema: toont verbindingen tussen pin-rijen 1-13 en X1/X2. Lijnen verbinden cirkels met nummers 1-20, 17-40 zijn geëtiketteerd.'

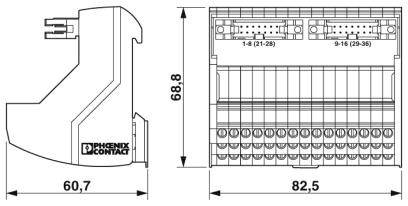

Technische tekening van een elektrische stekkerverbinding. Zij- en vooraanzicht met afmetingen in millimeters.

1/3

Afbeelding vergelijkbaar

Soortnaam

Passieve module

Totaal aantal polen

Aansluiting

Schroefklem

AWG

24 - 12

Striplengte (max.)

8 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

40 Stuk(s)

Bekijk alternatieven

Aantal

Stuk(s)

Totaal (€ 93,99 / Stuk)

€ 93,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Max. toegestane bedrijfsspanning AC: 25 V AC
Max. toegestane bedrijfsspanning DC: 60 V DC
Max. toegestane stroom (afzonderlijke voeding): 7 A
Inbouwpositie: willekeurig
Schroefdraad: M 3

Soortnaam: Passieve module

Totaal aantal polen: 14

Aansluiting: Schroefklem

: 24 - 12

Striplengte (max.): 8 mm

Afm.: (l x b x h) 60.7 x 82.5 x 68.8 mm

Aansluiting (veld): Schroeven

Aansluiting (besturing): IDC/FLK male header

Gebruiksstroom: 1 A

Inhoud: 1 stuk(s)

Aantal polen: 14

Breedte: 82.5 mm

Hoogte: 68.8 mm

: 60.7 mm

Serie: Varioface-VIP-3/SC

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

Bijzonderheden: Met pin strip

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2136945 Phoenix Contact 2908464 VIP-3/SC/2FLK14/AN/2P/S7-1500A Passieve module Varioface-VIP-3/SC Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136945 Phoenix Contact 2908464 VIP-3/SC/2FLK14/AN/2P/S7-1500A Passieve module Varioface-VIP-3/SC Inhoud: 1 stuk(s)

Omschrijving

Twee FLK-basiselementen met 14 pennen. Drie verdiepingen tellende schroefklemmen veld aansluitingen.

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Twee FLK-basiselementen met 14 pennen. Drie verdiepingen tellende schroefklemmen veld aansluitingen.

De teksten voor dit artikel zijn automatisch vertaald.
