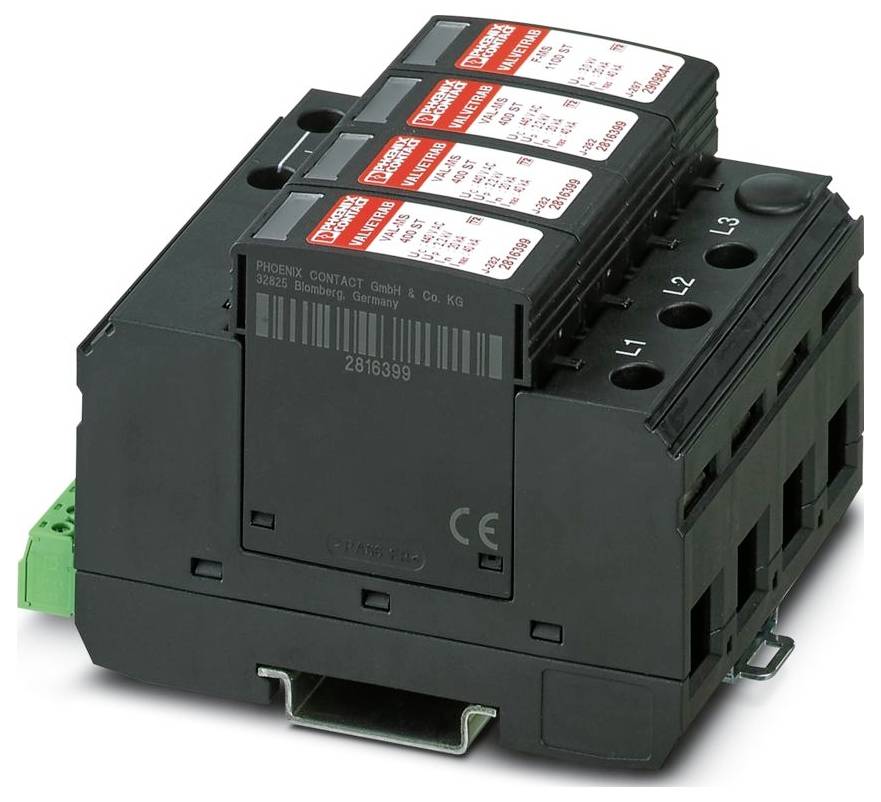

Phoenix Contact 2910476 VAL-MS 400/3+0/VF-FM Overspanningsafleider 20 kA Piece 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 305,00 / Stuk)
€ 305,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: VALVETRAB MS
- IEC-TESTKLASSE: II;T2
- Model: DIN-railmodule tweedelig insteekbaar
- Aantal polen: 4
- Melding overspanningsbeveiliging defect: Optisch, telecommunicatiecontact
- NOMINALE SPANNING UN: 400 V AC (IT)
- Weergave / melding op afstand: Weergave / melding op afstand
- Schakelfunctie: wisselcontact
- Aansluitmethode: Stek-/schroefaansluiting via COMBICON
- Schroefdraad: M2
- Aandraaimoment: 0,25 Nm
- Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
- Printplaat doorsnede AWG: 28 ... 16
- Breedte: 71 mm
- Hoogte: 98,7 mm
- Diepte: 65,7 mm (incl. draagrail 7,5 mm)
- Deeleenheid: 4 te
- Kleur zwart (RAL 9005)
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PA 6.6;PBT
- Werkingsrichting: 3 L-PEN
- Hoogste permanente spanning UC: 440 V AC
- Beschermingslijmstroom IPE: ≤ 5 µA
- Nominale lekstroom in (8/20) µs: 20 kA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20 (alleen bij gebruik van alle klemaansluitingen)
- Omgevingstemperatuur (bedrijf): -40 °C- 80 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 5000 m (amsl)
- Normen/bepalingen: En 61643-11
- Nota: 2012
- Montagemethode: draagrail: 35 mm
- En type: T2
- Voedingssysteem IEC: IT
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Nominale frequentie FN: 50 Hz (60 Hz)
- CTI-waarde van het materiaal: 600
- Isolatiemateriaal: PA 6.6/PBT
- Materiaalgroep: I
- BESCHERMINGSPADEN: L-PE;L-L
- Maximale lekstroom Imax (8/20) µs: 40 kA
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Schok (bedrijf): 25g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Trilling (werking): 5g (10 ... 500 Hz / 2,5 uur / X, Y, Z)
- Aanwijzing aansluiting: Defectinterconnector
- Bedrijfsspanning: 5 V AC ... 250 V AC (hoogte ≤ 2000 m (amsl));5 V AC ... 150 V AC (hoogte > 2000 m (amsl));30 V DC
- Bedrijfsstroom: 5 mA AC ... 750 MA AC;1 A DC
- Isoleerlengte: 7 mm
- Defectinterceptie contact: Defectinters contact
- Nominale laststroom IL: 80 A.
- Kortsluitvastheid ISCCR: 25 kA
- Beschermingsniveau omhoog (L-PE): ≤ 3,5 kV
- Restspanning Ures (L-PE): ≤ 2,3 kV (bij in)
- Responsietijd ta (L-PE): ≤ 100 ns
- Maximale voorzekering bij V-doorverbindingsbedrading: 80 A (GG)
- Maximale voorzekering voor bedrading van bedrading bedrading bedrading: 100 A (GG)
- Algemeen: Algemeen
- Beschermingsniveau omhoog (L-L): ≤ 4 kV
- Restspanning Ures (L-L): ≤ 4 kV (bij in)
- Responsietijd ta (L-L): ≤ 25 ns
- Soortnaam
Overspanningsafleider
- Lekstroom
20 kA
- Uitvoering
DIN-railmodule tweedelig insteekbaar
IP20
- Fabrikantnr.
2910476
- Type
2
- Afm.
(b x h x d) 71 x 98.7 x 65.7 mm
- Breedte
71 mm
- Hoogte
98.7 mm
- Diepte
65.7 mm
- Inhoud
1 stuk(s)
Piece
Documenten en downloads
Datablad
Datablad 3580194 Phoenix Contact 2910476 VAL-MS 400/3+0/VF-FM Overspanningsafleider 20 kA Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580194 Phoenix Contact 2910476 VAL-MS 400/3+0/VF-FM Overspanningsafleider 20 kA Piece 1 stuk(s)
Omschrijving
Overspanningsafleider 3-kanaals, voor montage op NS 35/7,5, met telecommunicatiecontact (FM) als wisselaar, spanning 400 V AC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
