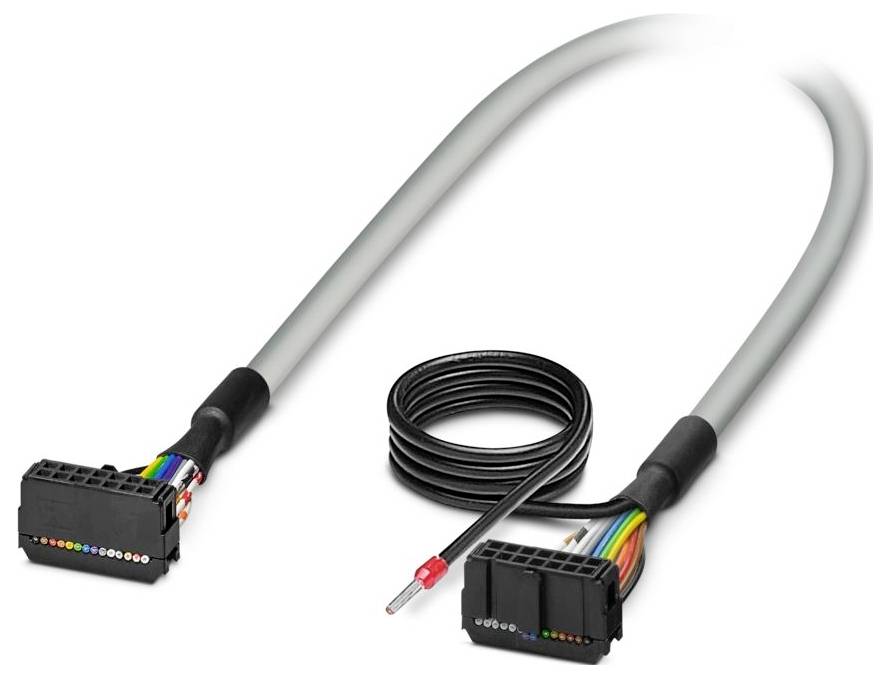

Phoenix Contact FLK 14/EZ-DR/ 120/KONFEK/S Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
1.2 m
Aansluiting
IDC-FLK female header
Totaal aantal polen
14
Fabrikantnr.
2299071
Datasheet (PDF)
108 Stuk(s)
Aantal
Totaal (€ 34,70 / Stuk)
€ 34,70
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal Polen: 14
- Aansluitmethode: IDC/FLK-female connector
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP00
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking: De afscherming is uitgevoerd op een afzonderlijk kabeluiteinde.;het afzonderlijke kabeluiteinde heeft een lengte van ongeveer 0,5 m (H05V-K 1 mm², zwart)
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 6,70 mm ±0,4 mm
- Rastermaat: 2,54 mm
- Aansluiting volgens norm: IEC 60603-13 (conform)
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal ladder: Vertinde Cu-draad
- Kabellengte: 1,2 m
- Kabeldoorsnede: 14x 0,14 mm²
- Lijnweerstand: ≤ 145 Ω/km (20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: ja
- Type geleiding: 14X0.14 [PVC]
- Opbouw van de printplaat signaalkabel: 7x 0,16 mm
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 1 mm ± 0,03 mm
- Kleinste buigradius, vast gelegd: 71 mm
- Kleinste buigradius, beweegbaar gelegd: 128 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 50
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde, afgeschermde ronde kabel
- BIJPASSENDE I/O-KAART: DDI 353;DDI 853;DAI 453;DDO 353
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Ondersteunde besturing: Siemens S7-1500: Ondersteunde besturing: Siemens S7-1500
- Ondersteunde besturing: Siemens S7-300 / ET 200 M: Ondersteunde besturing: Siemens S7-300 / ET 200 M
- Ondersteunde besturing: HONEYWELL Experion PKS C200: Ondersteunde besturing: HONEYWELL Experion PKS C200
- Ondersteunde besturing: ALLEN-BRADLEY ControlLogix: Ondersteunde besturing: ALLEN-BRADLEY ControlLogix
- Ondersteunde besturing: Schneider Electric Modicon TSX Quantum: Ondersteunde besturing: Schneider Electric Modicon TSX Quantum
- Kabeluitvoering: Kabel voor één module
- Stroom (per traject, 50 °C): ≤ 1 A (in afgeronde toestand, zie derating)
- Stroom (per traject, 70 °C): ≤ 0,6 A (in afgeronde toestand, zie derating)
- 14X0.14 [PVC]: 14X0.14 [PVC]
- Soortnaam
Verbindingskabel
- Kabellengte
1.2 m
- Aansluiting
IDC-FLK female header
- Totaal aantal polen
14
- Fabrikantnr.
2299071
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
14
- Type
FLK 14/EZ-DR/ 120/KONFEK/S
1.2 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3578834 Phoenix Contact FLK 14/EZ-DR/ 120/KONFEK/S Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3578834 Phoenix Contact FLK 14/EZ-DR/ 120/KONFEK/S Kabel Inhoud: 1 stuk(s)
Omschrijving
Kant-en-klare, afgeschermde ronde kabel; aansluiting 1: IDC/FLK female connector (1x 14-polig); aansluiting 2: IDC/FLK female connector (1x 14-polig) (de schermkabel is naar een afzonderlijk kabeluiteinde uitgevoerd.); kabellengte: 1,2 m.
