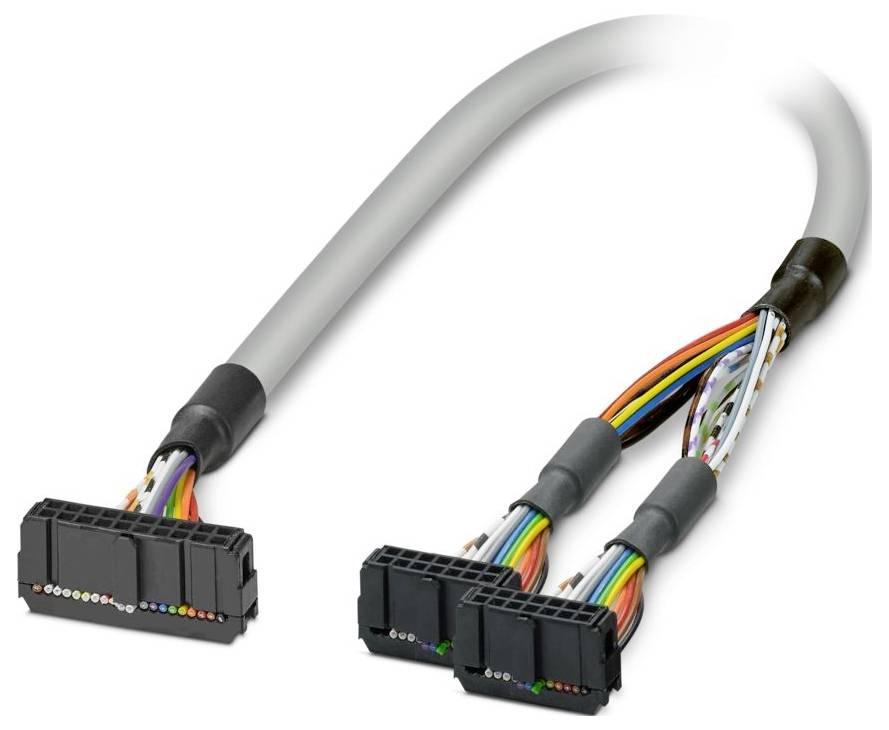

Phoenix Contact FLK 20/2FLK14/EZ-DR/100/KONFEK Kabel Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Verbindingskabel
Kabellengte
1 m
Aansluiting
IDC-FLK female header
Totaal aantal polen
20
Fabrikantnr.
2298470
Datasheet (PDF)
57 Stuk(s)
Aantal
Totaal (€ 59,50 / Stuk)
€ 59,50
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal Polen: 14
- Aansluitmethode: IDC/FLK-female connector
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP00
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Buitendiameter kabel: 7,60 mm ±0,4 mm
- Rastermaat: 2,54 mm
- Aansluiting volgens norm: IEC 60603-13 (conform)
- Buitenmantel, materiaal: Semi-Rigid PVC
- Materiaal ladder: Vertinde Cu-draad
- Kabellengte: 1 m
- Kabeldoorsnede: 20x 0,14 mm²
- Lijnweerstand: ≤ 145 Ω/km (20 °C)
- Buitenmantel, kleur: Grijs
- Isolatieweerstand: ≥ 20 MΩ*km (20 °C)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- UL AWM stijl: 2464/1061
- Afgeschermd: nee
- Type geleiding: 20X0.14 [PVC]
- Opbouw van de printplaat signaalkabel: 7x 0,16 mm
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 1 mm ± 0,03 mm
- Kleinste buigradius, vast gelegd: 64 mm
- Kleinste buigradius, beweegbaar gelegd: 120 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 5000 (bij radius ≥ 15x buitendiameter)
- Vlamgebrek: IEC 60332-1-2 (ruw lood);VDE 0842, deel 332-1-2 (ruw lood);IEC 60332-3-22 (ruw lood);UL VW-1;CSA FT-1
- Oliebestendigheid: Tegen occasionele spatten (ruwe leiding)
- Aantal aansluitingen: 2
- Nominale bedrijfsmodus: 100 % ED
- Insteekcycli: > 50
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: nee
- Omgevingstemperatuur (bedrijf) (vast traject): -40 °C ... 70 °C (vast leggen)
- Omgevingstemperatuur (bedrijf) (verplaatsbaar): -10 °C ... 70 °C (verplaatsbaar)
- Soort kabel: Geconfectioneerde ronde kabel
- Ondersteunde besturing: EMERSON DeltaV: Ondersteunde besturing: EMERSON DeltaV
- Bijpassende I/O-kaart: VE4001S2T2B5;VE4002S1T2B6
- BEDRIJFSSPANNING (AC): ≤ 30 V AC
- BEDRIJFSSPANNING (DC): ≤ 60 V DC
- Ondersteunde besturing: Siemens ET 200SP: Ondersteunde besturing: Siemens ET 200SP
- Bijpassende randapparaat module: 6ES7131-6BH01-0BA0 (base units A0/A1);6ES7131-6BH01-2BA0 (base units A0/A1);6ES7132-6BH01-0BA0 (base units A0/A1);6ES7132-6BH01-2BA0 (base units A0/A0)
- Kleurcode: Enkele ader: Kleurcode: Enkele ader
- WIT: IDC/FLK20 (10) = IDC/FLK14-2 (2)
- BRUIN: IDC/FLK20 (2) = IDC/FLK14-1 (2)
- GROEN: IDC/FLK20 (6) = IDC/FLK14-1 (6)
- GEEL: IDC/FLK20 (5) = IDC/FLK14-1 (5)
- GRIJS: IDC/FLK20 (9) = IDC/FLK14-2 (1)
- BLAUW: IDC/FLK20 (7) = IDC/FLK14-1 (7)
- ROOD: IDC/FLK20 (3) = IDC/FLK14-1 (3)
- ZWART: IDC/FLK20 (1) = IDC/FLK14-1 (1)
- PAARS: IDC/FLK20 (8) = IDC/FLK14-1 (8)
- Wit-groen: IDC/FLK20 (16) = IDC/FLK14-2 (8)
- Wit-geel: IDC/FLK20 (15) = IDC/FLK14-2 (7)
- Wit-grijs: IDC/FLK20 (19) = IDC/FLK14-1 (9)
- Wit-blauw: IDC/FLK20 (17) = IDC/FLK14-2 (9)
- Wit-rood: IDC/FLK20 (13) = IDC/FLK14-2 (5)
- Wit-zwart: IDC/FLK20 (11) = IDC/FLK14-2 (3)
- Bruin-zwart: IDC/FLK20 (20) = IDC/FLK14-1 (10)
- Wit-bruin: IDC/FLK20 (12) = IDC/FLK14-2 (4)
- ORANJE: IDC/FLK20 (4) = IDC/FLK14-1 (4)
- Kabeluitvoering: Spliting-kabel voor twee modules
- Stroom (per traject, 50 °C): ≤ 1 A (in afgeronde toestand, zie derating)
- Stroom (per traject, 70 °C): ≤ 0,6 A (in afgeronde toestand, zie derating)
- Wit-oranje: IDC/FLK20 (14) = IDC/FLK14-2 (6)
- Wit-paars: IDC/FLK20 (18) = IDC/FLK14-2 (10)
- BIJPASSENDE BASISEENHEID: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
- 20X0.14 [PVC]: 20X0.14 [PVC]
- Soortnaam
Verbindingskabel
- Kabellengte
1 m
- Aansluiting
IDC-FLK female header
- Totaal aantal polen
20
- Fabrikantnr.
2298470
- Inhoud
1 stuk(s)
- Materiaal
PVC
- Aantal polen
20
- Type
FLK 20/2FLK14/EZ-DR/100/KONFEK
1 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579005 Phoenix Contact FLK 20/2FLK14/EZ-DR/100/KONFEK Kabel Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579005 Phoenix Contact FLK 20/2FLK14/EZ-DR/100/KONFEK Kabel Inhoud: 1 stuk(s)
Omschrijving
Geconfectioneerde ronde kabel; aansluiting 1: IDC/FLK-female connector (1x 20-polig); aansluiting 2: IDC/FLK-female connector (2x 14-polig); kabellengte: 1 m.
