Phoenix Contact PACT RCP-4000A-1A-D95-5M 2910325 Stroomtransformator module Primaire stroom 4000 A Secundaire stroom 1 A
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 428,93 / Stuk)
€ 428,93
excl. btw
Gratis verzending*
Highlights & Details
Stroomomvormer
- Ingangsstroomsterkte 4000 A
- Uitgangsstroomsterkte 1 A
- Doorvoer (Ø) 95 mm
Technische specificaties
- Aansluiting: schroefaansluiting
- Omgevingstemperatuur (bedrijf): -30 °C - +80 °C (meet spoel), -20 °C - +70 °C (meetomvormer)
- Beschermingsklasse meet spoel: IP67
- Beschermingsklasse meetomvormer: IP20
- Materiaal behuizing PC
- Spoelen materiaal: Elastollan
- Draaddoorsnede: 0,2 mm² - 2,5 mm²
- Aderdoorsnede AWG: 24 - 14
- Isoleerlengte: 7 mm
- Schroefdraad: M3
- Nominale isolatiespanning: 1000 V/AC (rms CAT III), 600 V AC (rms cat. IV)
- Voeding nominale spanning: 24 V/DC
- Stroomverbruik maximaal: 190 mA
- Stroomverbruik: 4 W
- Frequentiemeetbereik: 40 Hz - 20.000 Hz
- Ingangssignaal: 100 mV
- Ingangsimpedantie: 27 kΩ (kleinste meetbereik)
- Uitgangssignaal: 100 mV
- Uitgangssignaal stroom: 0 A AC - 1 A
- Belasting: 0 Ω - 1,5 Ω
- Lengte van de spoel: 300 mm
- Diameter van de spoel: 8.3 mm
- Lengte van de signaalleiding: 5000 mm
- Benaming aansluiting: meetomvormer pagina
- Aantrekkoppel: 0,5 Nm - 0,6 Nm
- Soortnaam
Stroomtransformator module
- Primaire stroom
4000 A
- Secundaire stroom
1 A
1.5 VA
- Doorvoer (Ø)
95 mm
- Type
PACT RCP-4000A-1A-D95-5M
- Afm.
(l x b x h) 70.4 x 22.5 x 85 mm
- Uitgangsstroomsterkte
1 A
- Ingangsstroomsterkte
4000 A
- Meetcategorie
CAT III 1000 V
- Breedte
22.5 mm
- Hoogte
85 mm
70.4 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2225790 Phoenix Contact PACT RCP-4000A-1A-D95-5M 2910325 Stroomtransformator module Primaire stroom 4000 A Secundaire stroom 1 A
Datablad 2225790 Phoenix Contact PACT RCP-4000A-1A-D95-5M 2910325 Stroomtransformator module Primaire stroom 4000 A Secundaire stroom 1 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2225790 Phoenix Contact PACT RCP-4000A-1A-D95-5M 2910325 Stroomtransformator module Primaire stroom 4000 A Secundaire stroom 1 A
Omschrijving

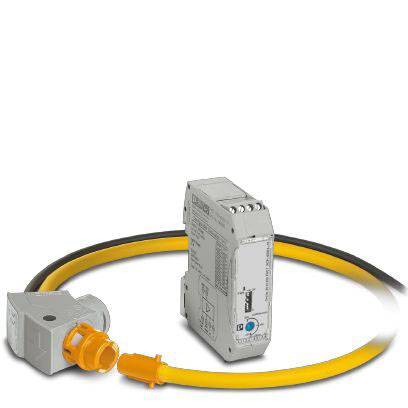

Set bestaande uit een 1 A-meetomvormer en een rogowski-spule met signaalleiding. Lengte van de rogowski-spule: 300 mm, diameter: 95 mm. Lengte van de signaalleiding: 5 m. De rogowski-spule meet AC-stroom van stroomrails en sterkstroomleidingen.
