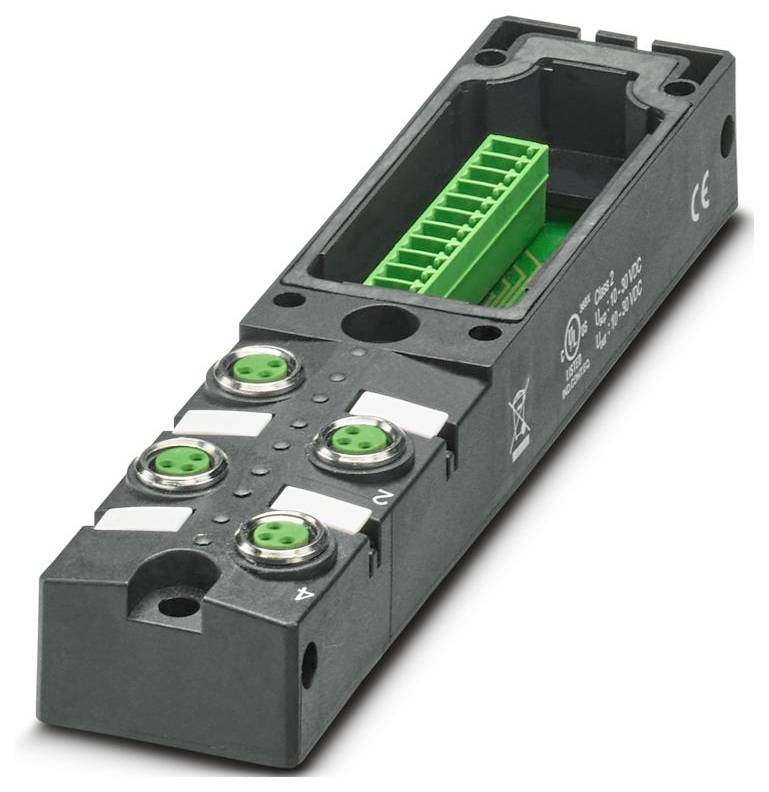

Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Basisbehuizing M8-verdeler met metalen schroefdraad 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Basisbehuizing
Aantal signaalplaatsen
4
Aantal verdelers
4-voudig
Toewijzing
Enkelvoudig
Type
SACB- 4/3-L-C-M8 HD GG
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 47,93
3
3% = € 1,56
€ 46,37
5
5% = € 2,19
€ 45,74
10
5% = € 2,60
€ 45,33
25
6% = € 3,07
€ 44,86
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 47,93 / Stuk)
€ 47,93
excl. btw
Technische specificaties
- Aantal polen: 3
- NOMINALE SPANNING UN: 24 V DC
- Type aansluiting: Insteekbare aansluiting voor hoofdleiding
- Breedte: 30 mm
- Hoogte: 17 mm
- Materiaal behuizing: PBT
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP67
- Omgevingstemperatuur (bedrijf): -25 °C- 80 °C
- Normen/bepalingen: IEC 61076-2-104
- Lengte: 134 mm
- Materiaal contactoppervlak: NI/AU
- Opmerking over de toepassing: Niet-bezette sleuven moeten worden afgesloten voordat ze in gebruik worden genomen. Bijpassende sluitelementen vindt u onder „accessoires”.
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- Standaardaanduiding: M8-connector
- Toepassing: Standaard
- Codering: A
- LED: Ja
- Materiaal contact: CuZn
- Aantal sleuven: 4
- Bedrijfsspanning maximaal Umax: 30 V DC
- Nominale stroom totaal: 8 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 2 A.
- Statusweergave aanwezig: Ja
- Materiaal schroefhuls: Cu-legering
- Materiaal afdichting O-ring: FKM
- Materiaal contacthouder: PBT
- Materiaal contact vaste kabel pagina: Cu legering
- Materiaal contactoppervlak hoofdkabelzijde: Vertind
- Materiaal gietmassa: PUR
- Materiaal contacthouder vaste kabel pagina: PA
- Lokale diagnose: Voedingsspanning LED groen;statusweergave I/O LED geel
- Bewaakte functie: Voedingsspanning
- Optische weergave: LED groen
- Soortnaam
Basisbehuizing
- Aantal signaalplaatsen
4
- Toewijzing
Enkelvoudig
- Type
SACB- 4/3-L-C-M8 HD GG
- Stamkabel
Ja
- Aantal verdelers
4-voudig
- Statusweergave
Met LED
- Signaaltype
PNP
- Aansluiting
Steekaansluiting
- Breedte
30 mm
134 mm
IP67
- Stroombelastbaarheid per insteekplaats
2 A
- Somstroom (enkelvoudige voeding)
8 A
- Max. temperatuur
80 °C
- Min. temperatuur
-25 °C
- Soort aansluiting (verdeeldozen)
M8-bus
- Materiaal (behuizing)
PBT
- Totaal aantal polen
3
- Fabrikantnr.
1197599
- Inhoud
1 stuk(s)
- Aantal polen
3
- Hoogte
17 mm
- Stroombelastbaarheid (totaal)
8 A
- Stroombelastbaarheid per I/O signaal
2 A
- Voedingsspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3565796 Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Basisbehuizing M8-verdeler met metalen schroefdraad 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3565796 Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Basisbehuizing M8-verdeler met metalen schroefdraad 1 stuk(s)
Omschrijving
Basisverdeeldoos, toepassing: Standaard, aansluitmethode: M8-bus metaal, aantal sleuven: 4, aantal Polen: 3, codering: A, insteekbezetting: Eenvoudig, statusweergave: Ja, PNP; aansluiting hoofdleiding: insteekbare aansluiting voor hoofdleiding 180°, afscherming: nee
