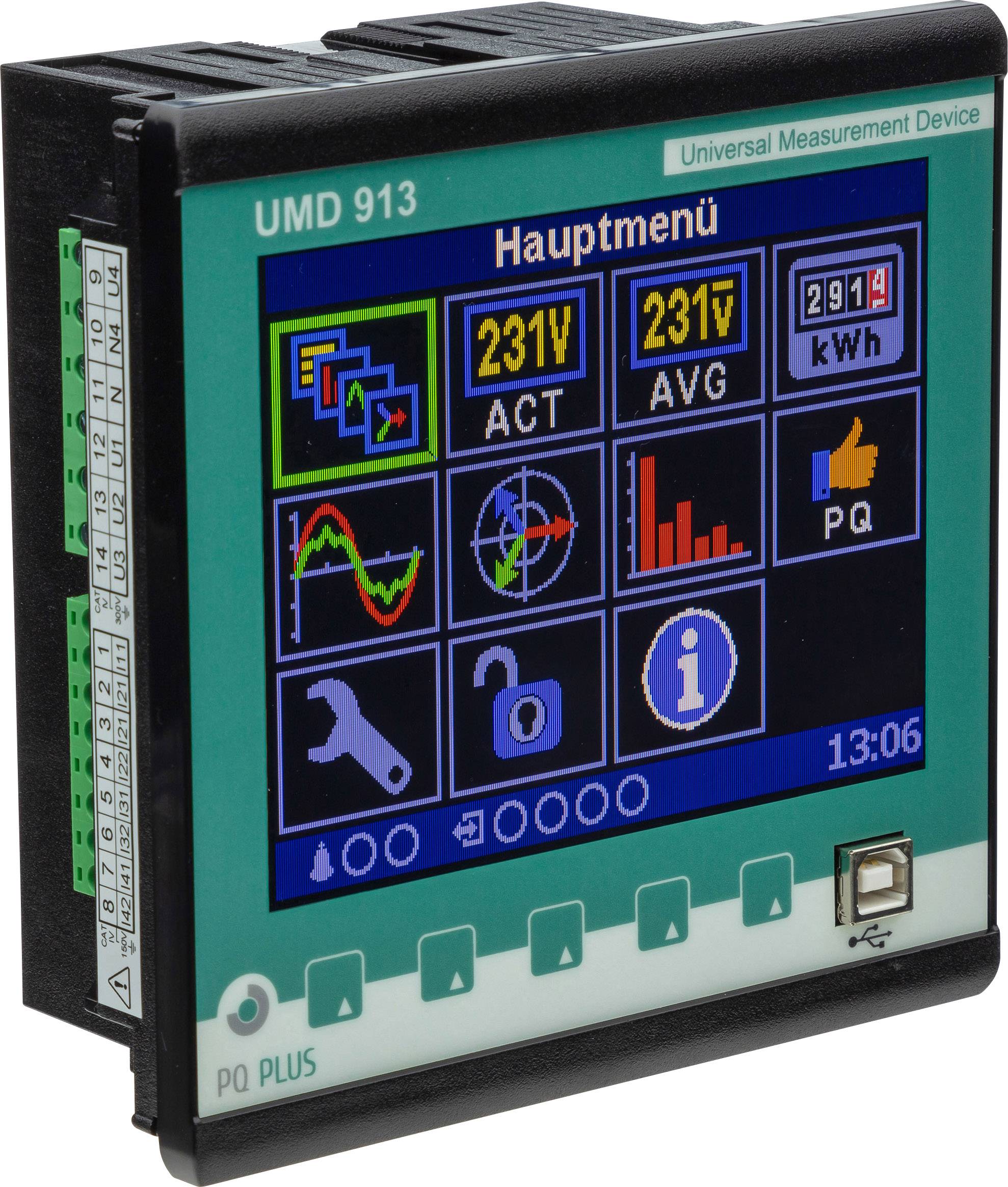

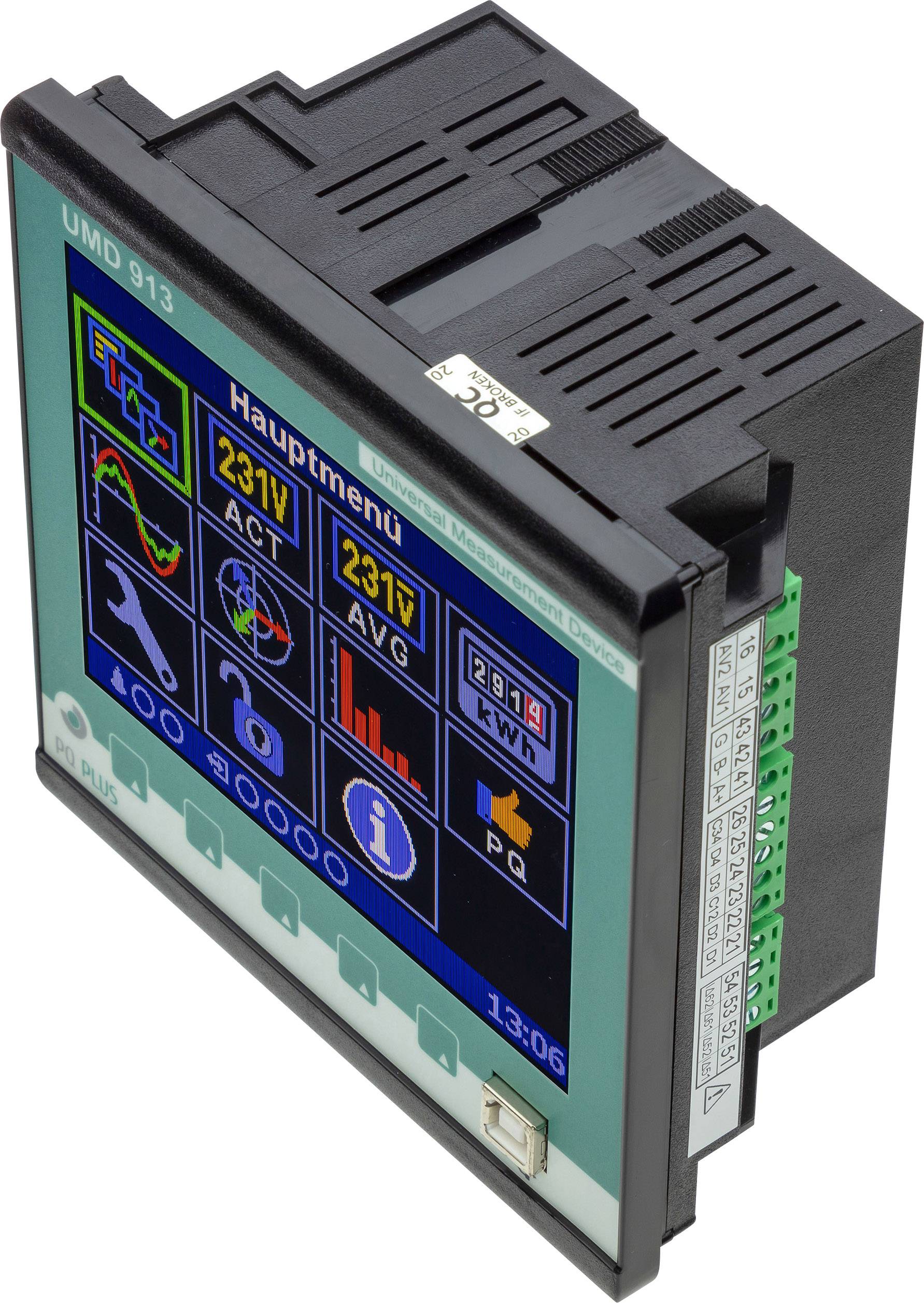

PQ Plus UMD 913 Digitaal inbouwmeetapparaat
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 2.354,55 / Stuk)
€ 2.354,55
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
UMD 913 (UH: 230V / UM:1000V/ 5A)
- Interfaces: RS485, Ethernet, front-USB
- 4 digitale in-/uitgangen en 1 relaisingang
- LCD-kleurendisplay
- Geheugen: 512 MB
- 4 spannings-, 4 stroomingangen en 2 verschilstroomingangen
- Harmonischen per orde 1 - 128 voor U/I
- In combinatie met module PQ A: meting en registratie van de netkwaliteit conform DIN EN 50160
Technische specificaties
- Soortnaam
Digitaal inbouwmeetapparaat
- Meetfunctie
Analyse
- Meetbereik (min.)
10 Hz
- Type
UMD 913
- Meetbereik (max.)
760 V
- Display-technologie
LCD
IP20
- Inbouwbreedte
144 mm
- Inbouwhoogte
144 mm
- Afm.
(l x b x h) 140 x 144 x 144 mm
- Bijzonderheden
Instelbaar kleurendisplay
- Inbouwdiepte
140 mm
- Meetcategorie
CAT III 300 V
- Breedte
144 mm
- Hoogte
144 mm
140 mm
- Lijstbreedte
144 mm
- Interfaces
RS485
Documenten en downloads
Datablad
Datablad 2143159 PQ Plus UMD 913 Digitaal inbouwmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2143159 PQ Plus UMD 913 Digitaal inbouwmeetapparaat
Omschrijving
De UMD 913 is een krachtig, multifunctioneel, zeer nauwkeurig meetinstrument voor de inbouw in schakelpanelen. Het is klasse A gecertificeerd. Het meet 4-fasig stroom en spanning in 4-kwadrantenbedrijf, in klasse 0,05 en daarmee de arbeid in klasse 0,2 s. Ongeacht welke processen in energiesystemen aflopen de netanalysatoren UMD 913 registreren ook de kleinste storingen of veranderingen. Alle parameters van de elektrische voeding worden naadloos en nauwkeurig geregistreerd. Gedetailleerde kwaliteitsanalyses maken zelfs de kleinste afwijkingen zichtbaar en geven aanwijzingen over de veroorzakers van de storingen. De exacte tijdsynchronisatie van de meetsystemen met GPS of NTP maakt het samenvoegen van meetgegevens voor een universele bewaking van het gehele voedingsnet mogelijk. Voor de analyse en documentatie van de netkwaliteit volgens zelfgedefinieerde of internationale normen zoals EN 50160, EN 61000-2-2, EN 61000-2-4 of EN 61000-2-12 registreren UMD-systemen permanent alle netparameters. Hoge opslagcapaciteiten en effectieve compressiemethoden maken langdurige registraties tot meerdere jaren mogelijk. Naast de continue registratie van alle voor de netkwaliteit relevante grootheden maakt de geïntegreerde storingsschrijfmodule de gebeurtenisgetriggerde registratie van transiënte processen met samplingrates tot 28,8 kHz mogelijk. Het wordt afzonderlijk of overal
in combinatie met de sleutelpunten van alle spanningsniveaus gebruikt. De meetwaardebewaking vindt uitgebreid, naadloos en volledig automatisch plaats.
in combinatie met de sleutelpunten van alle spanningsniveaus gebruikt. De meetwaardebewaking vindt uitgebreid, naadloos en volledig automatisch plaats.
Uitvoering
- Meting:
- Spanning (ULL; ULN) U1, U2, U3, UN, U12, U23, U31 kl. 0,05
- Stroom IL1, IL2, IL3, ILN, 2 IRCM kl. 0,05
- Vermogen werkelijk-/blindvermogen import/export per fase L1, L2, L3
- Werkelijk vermogen P1, P2, P3, PN, 3P import; export kl. 0,1
- Blindvermogen Q1, Q2, Q3, QN, 3Q kl. 1
- Schijnvermogen S1, S2, S3, SN, 3S kl. 0,2
- Harmonisch vervormingsvermogen D1, D2, D3, DN
- Vermogensfactor cos phi PF1, PF2, PF3, PFN, PF, cos phi1, cos phi2, cos phi3 kl. 0,5
- Symmetrie ja
- Harmonischen spanning THDU1, THDU2, THDU3, THDUN, THDU12, THDU23, THDU31 kl. 1
- Harmonischen stroom: THDI1, THDI2, THDI3, THDIN kl. 1
- Harmonisch per orde 1e tot 128e voor U/I
- Vervormingsfactor U1fh, U2fh, U3fh, Unfh, I1fh, I2fh, I3fh, Infh
- Frequentie DC...15 kHz
- AC: 10 Hz...15 kHz kl. 0,02
- Werkelijke energie: 4 kwadranten meting import/export per fase, totaal kl. 0,2s
- Reactieve energie: 4 kwadranten meting import/export per fase, totaal kl. 2
- Flicker ja
- Datalogger:
- Geheugen (Flash) ULN, ULL, I, P, Q, S, D, THDU, THDI, f, Ufh, Status I/O, energie werkelijk-/blindvermogen import/export per fase L1, L2, L3
- Spanningsuitvallen optie: PQ S
- Oscillogramfunctie: optie: GO
- Overige functies:
- Alarmen logica; grenswaarden voor boven-/onder - U, -I, P, Q, S, ongelijkmatig bel., THD, cos phi, f, I/O 4 digitale in- / 8 digitale uitgangen, 2 analoge in-/ 2 analoge uitgangen, 4 relais 2 A AC
- Geheugen 512 MB
- Registratie-interval s, min., uur, dag, maand, jaar
- Communicatie:
- RS485 Modbus; Ethernet 100 MBit/s; USB –A
- Elektrische aansluiting:
- Voedingsspanning U: 85 ÷ 265 V AC/ 90 ÷ 350 V DC
- Stroomverbruik 5 VA
- Overspanningscategorie CAT III/300 V
- Meetbereiken:
- Nominale spanning 690 V AC
- Overbelasting 760 V AC
- Impedantie 6,6 MΩ
- Nominale stroom 5 A
- Overstroom 100 A AC gedurende max 1 s
- Samplingrate 28,8 kHz
- PQ-analyse EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Omgevingsomstandigheden:
- Temperatuurbereik gebruik T: -5 tot +50 °C bij 5 - 95 % rel. luchtvochtigheid
- Temperatuurbereik opslag T: -30 tot +70 °C
- Elektromagnetische compatibliteit:
- Afstraling EN 61000-6-4
- Instraling EN 61000-6-2
- Beschermklasse: voorkant IP52
- Afmetingen:
- bxhxd (mm) 144 x 144 x 140
Omvang van de levering
- UMD 913
- ENVIS Basic
