TAMS Elektronik 56-40007-01 Aansluitterminal Kant-en-klare module Voor gelijkstroombanen
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 309,92 / Stuk)
€ 309,92
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Hetelwolf-besturing SFR-4000
- High-end besturing voor analoge gelijkstroombanen
- Geschikt voor nominale maten Z tot 0e
- Compleet herziene en uitgebreide versie van de door analoge spoorwekkers geschatte hetelwolf-besturing
Technische specificaties
- Soortnaam
Aansluitterminal
- Bijzonderheden
Voor gelijkstroombanen
- Type model
Kant-en-klare module
- Leeftijd
Vanaf 15 jaar
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3411627 TAMS Elektronik 56-40007-01 Aansluitterminal Kant-en-klare module Voor gelijkstroombanen
Omschrijving
Individuele aanpassing van de parameters voor de aansturing van de locmotoren in analoog bedrijf.
Instelmogelijkheden: Zuivere gelijkspanning, impulsspanning (PWM) of overlay van gelijkspanning en PWM.
Schokvrij starten, zacht accelereren en remmen, exacte instelling van de rijsnelheid en realistische maximumsnelheid in analoog bedrijf.
Intern geheugen voor 250 verschillende individuele voertuigprofielen.

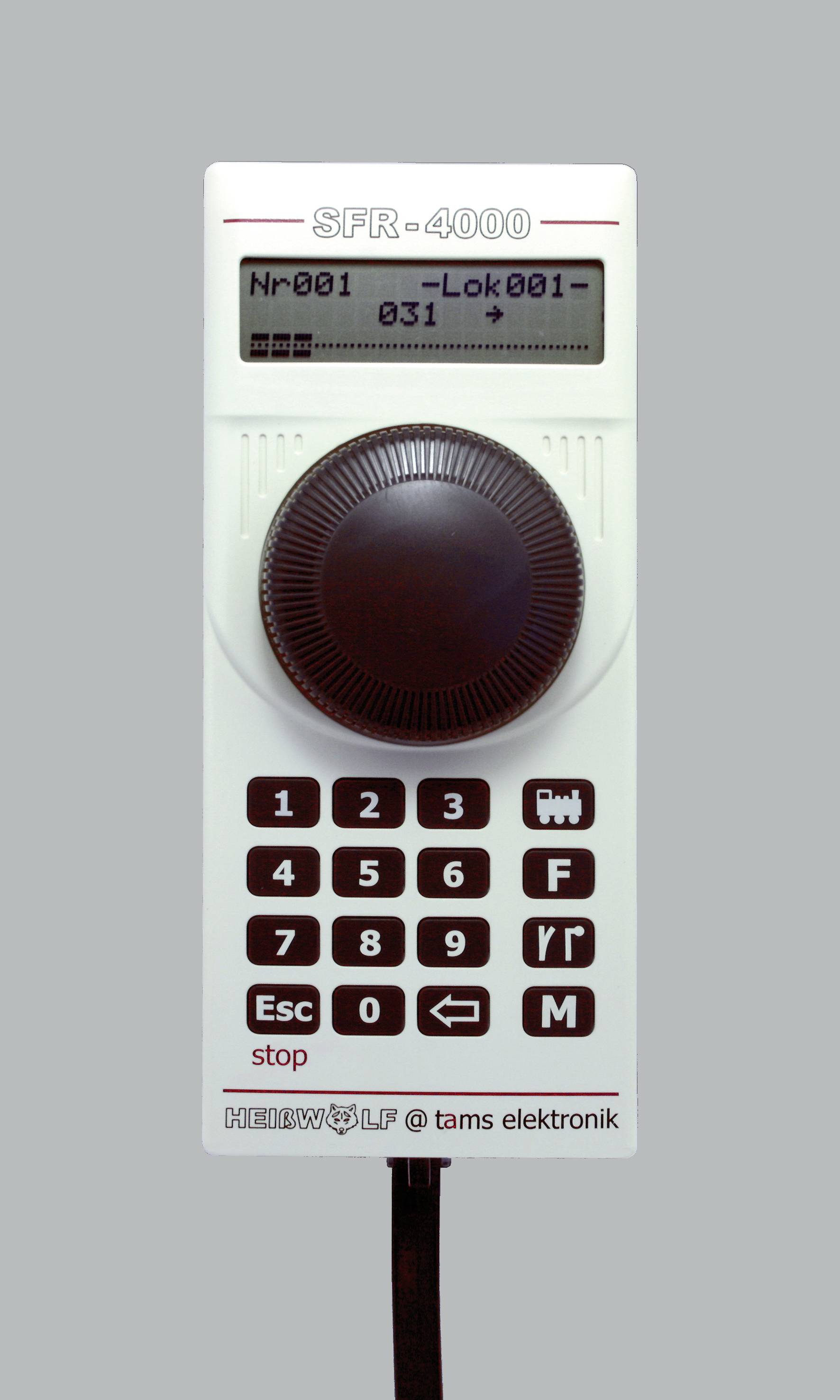

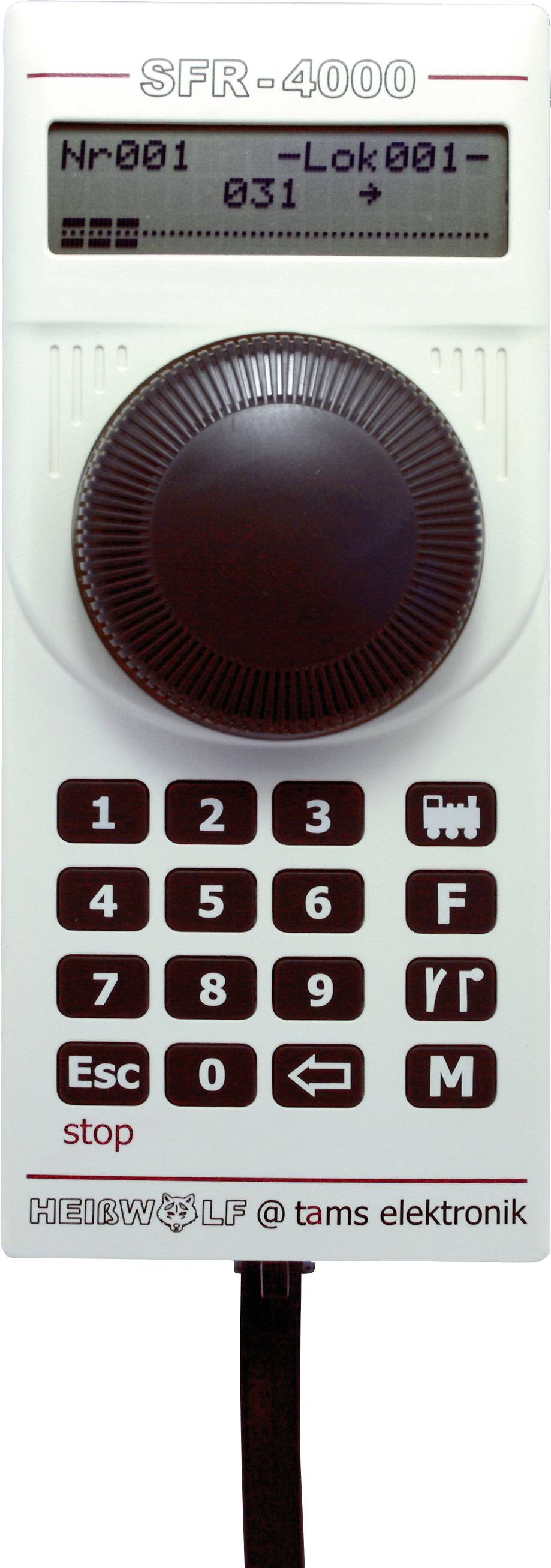

HandControl (bedieningspaneel) met modern bedieningsconcept:
Wisselen tussen rijmodus, instelling van de loc-profielen en configuratie van de systeeminstellingen door op de bijbehorende symbooltoets te drukken
Snelle invoer van numerieke waarden via de cijfertoetsen
Weergave van alle belangrijke informatie in duidelijke tekst op het display
PowerUnit (vermogensmodule):
Standaard in een massieve aluminium behuizing
Betrouwbare warmteafvoer via het bovenliggende koellichaam, ook bij een hoge uitgangsstroom
Systeeminstellingen:
Keuze uit twee regelmodi: DC-modus (rijrichtingswissel bij het overschrijden van de rijstand 0) of AC-modus (rijrichtingswissel door indrukken van de draairegelaar)
Naar keuze weergave van de rijspanning of de rijstand (1...128)
Naar keuze weergave van de gewenste of werkelijke waarde bij het versnellen/afremmen
Reactietijd tussen herkennen van een overstroom en uitschakelen van de uitgangsspanning: 0,2...10,0 seconden
Installatie met één of meer rijregelaars SFR-4000
Instellingen voor loc-profielen:
Maximale spanning (2,0...14,0 V)
Aantrekspanning en impulsspanning
Impulsfrequentie bij het starten en bij maximale spanning
Tijdsduur voor accelereren en remmen (afzonderlijk instelbaar, 1...240 seconden)
Loc-naam
Bijzonderheden:
Twee verschillend geschakelde railaansluitingen: Deze maken bijv. de kortsluitvrije in- en uitgang in een veeglus mogelijk.
Geïntegreerde synchronisatiemodule: Daarmee is het storingsvrij passeren van de grenzen tussen verschillende stroomcircuits mogelijk.
Elektrische eigenschappen:
Uitgangsspanning: 0 tot 14 V gelijkspanning
Uitgangsstroom: Max. 1,5 A gelijkstroom (permanent)
Beveiligingsvoorzieningen:
Beveiliging tegen te hoge temperaturen
Overstroomuitschakeling
Aansluitmogelijkheid voor noodstop-toets
De teksten voor dit artikel zijn automatisch vertaald.
Instelmogelijkheden: Zuivere gelijkspanning, impulsspanning (PWM) of overlay van gelijkspanning en PWM.
Schokvrij starten, zacht accelereren en remmen, exacte instelling van de rijsnelheid en realistische maximumsnelheid in analoog bedrijf.
Intern geheugen voor 250 verschillende individuele voertuigprofielen.
HandControl (bedieningspaneel) met modern bedieningsconcept:
Wisselen tussen rijmodus, instelling van de loc-profielen en configuratie van de systeeminstellingen door op de bijbehorende symbooltoets te drukken
Snelle invoer van numerieke waarden via de cijfertoetsen
Weergave van alle belangrijke informatie in duidelijke tekst op het display
PowerUnit (vermogensmodule):
Standaard in een massieve aluminium behuizing
Betrouwbare warmteafvoer via het bovenliggende koellichaam, ook bij een hoge uitgangsstroom
Systeeminstellingen:
Keuze uit twee regelmodi: DC-modus (rijrichtingswissel bij het overschrijden van de rijstand 0) of AC-modus (rijrichtingswissel door indrukken van de draairegelaar)
Naar keuze weergave van de rijspanning of de rijstand (1...128)
Naar keuze weergave van de gewenste of werkelijke waarde bij het versnellen/afremmen
Reactietijd tussen herkennen van een overstroom en uitschakelen van de uitgangsspanning: 0,2...10,0 seconden
Installatie met één of meer rijregelaars SFR-4000
Instellingen voor loc-profielen:
Maximale spanning (2,0...14,0 V)
Aantrekspanning en impulsspanning
Impulsfrequentie bij het starten en bij maximale spanning
Tijdsduur voor accelereren en remmen (afzonderlijk instelbaar, 1...240 seconden)
Loc-naam
Bijzonderheden:
Twee verschillend geschakelde railaansluitingen: Deze maken bijv. de kortsluitvrije in- en uitgang in een veeglus mogelijk.
Geïntegreerde synchronisatiemodule: Daarmee is het storingsvrij passeren van de grenzen tussen verschillende stroomcircuits mogelijk.
Elektrische eigenschappen:
Uitgangsspanning: 0 tot 14 V gelijkspanning
Uitgangsstroom: Max. 1,5 A gelijkstroom (permanent)
Beveiligingsvoorzieningen:
Beveiliging tegen te hoge temperaturen
Overstroomuitschakeling
Aansluitmogelijkheid voor noodstop-toets
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- PowerUnit voor rijregelaar SFR-4000 (vermogensmodule)
- HandControl voor rijregelaar SFR-4000 (handbedieningspaneel)
- Aansluitkabel met RJ12-stekkers (Westernkabel, uitvoering 6P6C, lengte: Ca. 3,00 m) voor de verbinding van HandControl en PowerUnit
- Insteekbare aansluitklem (6-polig) voor aansluitingen op stroomvoorziening en rails
- Female connector (5-polig) voor optionele aansluitingen op de noodstopknop en andere SFR-4000
Systeemeisen
- Wisselspanningtransformator met een uitgangsspanning van 16 - 18 V en een uitgangsstroom van minimaal 2,6 A of
gelijkstroomvoeding met een uitgangsspanning van 22 - 24 V en een uitgangsstroom van minimaal 2,6 A
