Telegärtner 100023442 100023442 BNC-connector Bus, inbouw verticaal 50 Ω 1 stuk(s) kopen ? Conrad Electronic

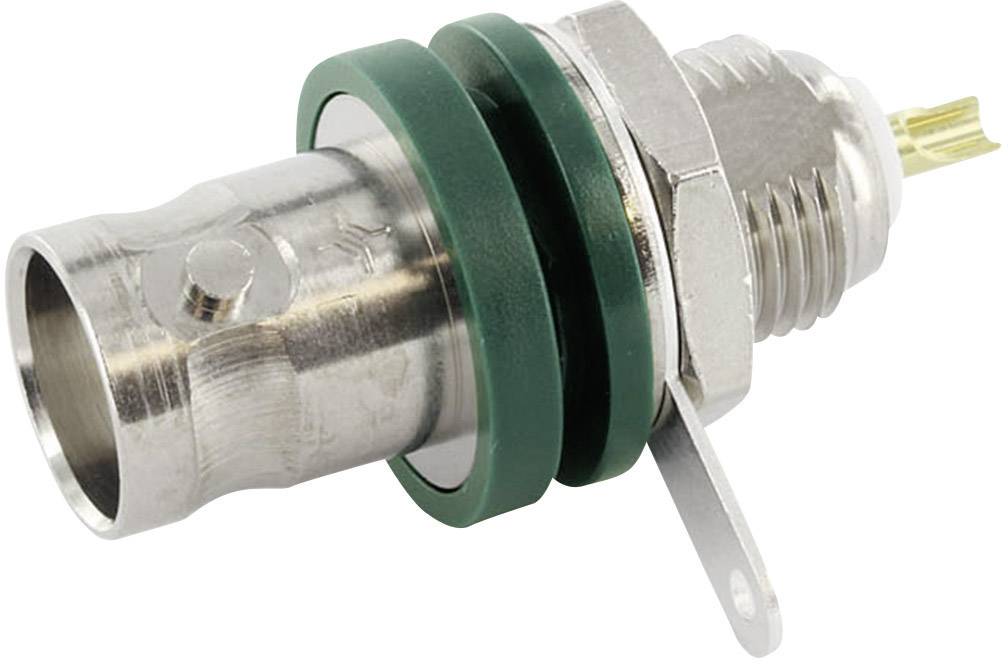

Een metalen coaxiale stekker met een groene afdichtingsring en een bevestigingslip, voor gebruik in elektrische verbindingen.

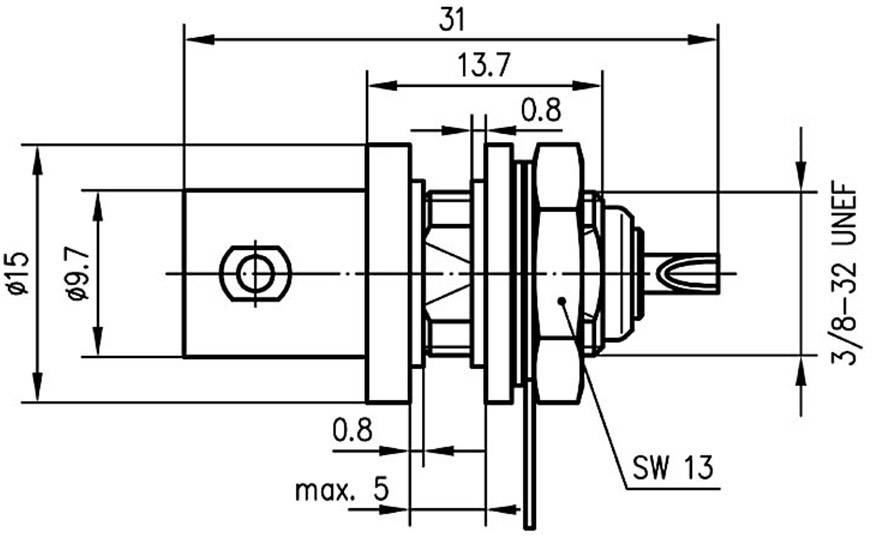

Technische tekening van een stekkerverbinding met afmetingen en schroefdraadspecificaties. Toont zijaanzicht met labels voor montage.

1/2

Soortnaam

BNC-connector

Bouwtype

Bus, inbouw verticaal

Impedantie

50 Ω

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 22 sep.

4 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 13,21 / Stuk)

€ 13,21

excl. btw

Slechts 4 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

BNC-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Technische specificaties

Inbouwmaat: Z03
met isoleerschijven groen

Soortnaam: BNC-connector

Bouwtype: Bus, inbouw verticaal

Impedantie: 50 Ω

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Inbouw-Ø: 11.2 mm

Dikte frontplaat: 5 mm

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023442

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: POM

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023442

Soort sluiting: Bajonet

Kleur (specifiek): Zilver (metallic)

Gewicht: 0.009

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1090868 Telegärtner 100023442 100023442 BNC-connector Bus, inbouw verticaal 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090868 Telegärtner 100023442 100023442 BNC-connector Bus, inbouw verticaal 50 Ω 1 stuk(s)

Omschrijving

De serie BNC omvat de meest gebruikte coaxiale stekkerverbindingen, die tot een frequentie van 4 GHz worden gebruikt. Zij beschikken over een bajonetsluiting en worden in de uitvoeringen met 50 Ω en 75 Ω golfweerstand aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie BNC zijn als soldeer- of inperstypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie BNC worden voor signaal-, data- en video-overdracht gebruikt.
