Name: Weidmüller 1215700000 Pin-inzetstuk RockStar® HDC HE 16 + PE Schroeven 1 stuk(s)
Brand: Weidmüller
SKU: 201655
Availability: InStock

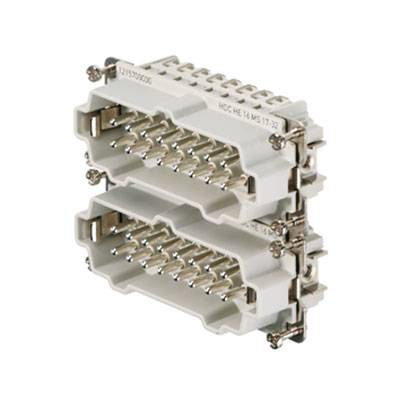

'Steekconnector met twee rijen metalen pinnen, geschikt voor industriële toepassingen.'

Soortnaam

Pin-inzetstuk

Aansluiting

Schroeven

Serie

RockStar® HDC HE

Bijzonderheden

Met koperlegering

Totaal aantal polen

16 + PE

Datasheet (PDF)

Leverbaar vr. 23 okt.

5 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 20,65 / Stuk)

€ 20,65

excl. btw

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Stekkerinzetstuk

HDC HE 16 MS 17-32

Technische specificaties

Nettogewicht: 94 g
grenstemperatuur: -40 °C ... 125 °C
isolatieweerstand: 1010 Ω
verontreinigingsgraad: 3
breedte: 34 mm
hoogte: 35,7 mm,
Diepte: 84,5 mm
lengte fitting: 84,5 mm
formaat: 6
serie: HE
nominale spanning (DIN EN 61984): 500 V
nominale spanning conform UL/CSA: 600 V AC/DC
Nominale stootspanning (DIN EN 61984): 6 kV
nominale stroom (DIN EN 61984): 16 A
Brandbaarheidsklasse conform UL 94: V-0
doorgangsweerstand: ≤ 2 mΩ
isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
Isolatiemateriaalgroep: IIIa
insteekcycli Ag: ≥ 500
aansluittype PE: schroefaansluiting
geleideraansluiting AWG (PE), max.: AWG 12
geleideraansluiting AWG (PE), min.: AWG 20
striplengte nominale aansluiting: 9 mm
striplengte PE-aansluiting: 10 mm
Aandraaimoment max. PE-aansluiting: 1,5 Nm
aandraaimoment min. PE-aansluiting: 1,2 Nm
bevestigingsschroef: M 4
mesjes mate kruiskop: gr. PH1
klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
oppervlak: zilver gepassiveerd
materiaal: koperlegering
klingen mate plat (met schroef): SD 0,6 x 3,5
hoge stekker: 35,7 mm

Soortnaam: Pin-inzetstuk

Serie: RockStar® HDC HE

Bijzonderheden: Met koperlegering

Aansluiting: Schroeven

Totaal aantal polen: 16 + PE

Aderdoorsnede (max.): 2.5 mm²

Aantal polen: 16

Aderdoorsnede (min.): 0.5 mm²

Inhoud: 1 stuk(s)

Voorijlend contact (PE): Ja

Type: HDC HE 16 MS 17-32

: 34

: 35.7 mm

: 84.5 mm

: 500 V

: 16

: Pin

: -40-125 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: 0.5-2.5 mm²

: 2.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Ja
