Name: Weidmüller 1826830000 Pin-inzetstuk RockStar® HDC HEE 10 + PE Crimpen 1 stuk(s)
Brand: Weidmüller
SKU: 359376
Availability: InStock

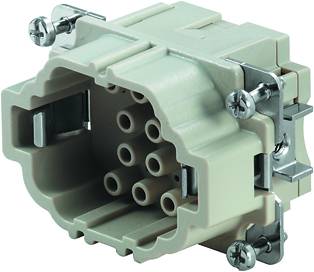

Een rechthoekige, beige stekkerverbinding met meerdere openingen en metalen schroeven aan de zijkanten, gebruikt in industriële toepassingen.

Soortnaam

Pin-inzetstuk

Aansluiting

Crimpen

Serie

RockStar® HDC HEE

Bijzonderheden

Met koperlegering

Totaal aantal polen

10 + PE

Datasheet (PDF)

Leverbaar di. 20 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 19,00 / Stuk)

€ 19,00

excl. btw

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Inzetstuk

HDC HEE 10 MC
Industrieverpakking met 1 stuks

Technische specificaties

Nettogewicht: 38 g
grenstemperatuur: -40 °C ... 125 °C
isolatieweerstand: 1010 Ω
verontreinigingsgraad: 3
breedte: 34 mm
hoogte: 33 mm,
Diepte: 51 mm
lengte fitting: 51 mm
formaat: 3
serie: HEE
nominale spanning (DIN EN 61984): 500 V
nominale spanning conform UL/CSA: 600 V AC/DC
Nominale stootspanning (DIN EN 61984): 6 kV
nominale stroom (DIN EN 61984): 16 A
Brandbaarheidsklasse conform UL 94: V-0
doorgangsweerstand: ≤ 2 mΩ
isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
Isolatiemateriaalgroep: IIIa
insteekcycli Ag: ≥ 500
insteekcycli Au: ≥ 500
aansluittype PE: schroefaansluiting
geleideraansluiting AWG (PE), max.: AWG 12
geleideraansluiting AWG (PE), min.: AWG 20
striplengte nominale aansluiting: 7,5 mm
striplengte PE-aansluiting: 10 mm
Aandraaimoment max. PE-aansluiting: 1,5 Nm
aandraaimoment min. PE-aansluiting: 1,2 Nm
bevestigingsschroef: M 4
mesjes mate kruiskop: gr. PH1
klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
hoge stekker: 33 mm

Soortnaam: Pin-inzetstuk

Serie: RockStar® HDC HEE

Bijzonderheden: Met koperlegering

Aansluiting: Crimpen

Totaal aantal polen: 10 + PE

Aderdoorsnede (max.): 4 mm²

Aantal polen: 10

Aderdoorsnede (min.): 0.5 mm²

Inhoud: 1 stuk(s)

Voorijlend contact (PE): Ja

Type: HDC HEE 10 MC

: 34

: 33 mm

: 51 mm

: 500 V

: 10

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Soortnaam

Businzetstuk HDC HE 10 FT Weidmüller Inhoud: 1 stuk(s)

Artikelnummer:203348

Leverbaar di. 20 okt.

5 Stuk(s)Conrad Electronic

Spanveer

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Stekkerinzetstuk HDC HE 16 MT Weidmüller Inhoud: 1 stuk(s)

Artikelnummer:203355

Leverbaar wo. 14 okt.

11 Stuk(s)Conrad Electronic

Spanveer

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,61^*

Stekkerinzetstuk HDC HE 24 MT Weidmüller Inhoud: 1 stuk(s)

Artikelnummer:203356

Leverbaar di. 20 okt.

5 Stuk(s)Conrad Electronic

Spanveer

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

Weidmüller 1018950000 Pin-inzetstuk RockStar® HDC HEE 32 + PE Crimpen 1 stuk(s)

Artikelnummer:195680

Leverbaar di. 20 okt.

5 Stuk(s)Conrad Electronic

Crimpen

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 22,31^*

Weidmüller 1018960000 Businzetstuk RockStar® HDC HEE 32 + PE Crimpen 1 stuk(s)

Artikelnummer:195681

Leverbaar di. 20 okt.

5 Stuk(s)Conrad Electronic

Crimpen

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 22,31^*

Weidmüller 1200000000 Pin-inzetstuk RockStar® HDC HE 6 + PE Schroeven 1 stuk(s)

Artikelnummer:201467

Leverbaar vr. 18 dec 2026

Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 60

Meervoud: 1

€ 14,04^*

Weidmüller 1200200000 Businzetstuk RockStar® HDC HE 6 + PE Schroeven 1 stuk(s)

Artikelnummer:201485

Leverbaar di. 20 okt.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Weidmüller 1200400000 Pin-inzetstuk RockStar® HDC HE 6 + PE Crimpen 1 stuk(s)

Artikelnummer:201504

Leverbaar di. 20 okt.

5 Stuk(s)Conrad Electronic

Crimpen

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Weidmüller 1201000000 Businzetstuk RockStar® HDC HE 6 + PE Crimpen 1 stuk(s)

Artikelnummer:201560

Leverbaar di. 20 okt.

5 Stuk(s)Conrad Electronic

Crimpen

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Weidmüller 1203900000 Pin-inzetstuk RockStar® HDC HE 10 + PE Schroeven 1 stuk(s)

Artikelnummer:201589

Leverbaar wo. 14 okt.

21 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

Documenten en downloads

Datablad

Datablad 359376 Weidmüller 1826830000 Pin-inzetstuk RockStar® HDC HEE 10 + PE Crimpen 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 359376 Weidmüller 1826830000 Pin-inzetstuk RockStar® HDC HEE 10 + PE Crimpen 1 stuk(s)

Omschrijving

Inzetstuk. HDC-inzetstuk, pen, 500 V, 16 A, aantal polen: 10, krimpaansluiting, formaat: 3. De HEE-serie beschikt over een grote contactdichtheid en is geconstrueerd op basis van de beproefde HE-inzetstukken. Het geleideraansluitniveau is als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 10, nominale stroom: 16 A, nominale spanning: 500 V, nominale spanning volgens UL/CSA: 600 V AC/DC. Krimpaansluiting.
