Name: Weidmüller 1875620000 Pin-inzetstuk RockStar® HDC HA 16 + PE Crimpen 1 stuk(s)
Brand: Weidmüller
SKU: 204485
Availability: InStock

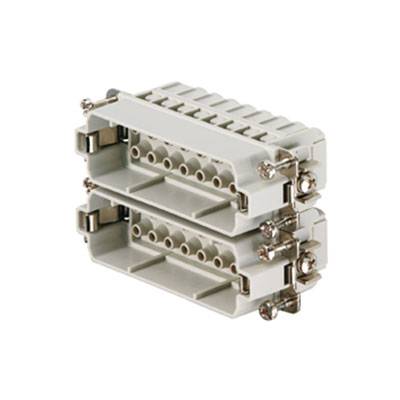

Een grijze, rechthoekige stekker met twee rijen metalen contacten, geschikt voor elektrische verbindingen in technische toepassingen.

Soortnaam

Pin-inzetstuk

Aansluiting

Crimpen

Serie

RockStar® HDC HA

Bijzonderheden

Met koperlegering

Totaal aantal polen

16 + PE

Datasheet (PDF)

Leverbaar vr. 16 okt.

5 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 18,17 / Stuk)

€ 18,17

excl. btw

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Stekkerinzetstuk

HDC HA 16 MC 17 - 32

Technische specificaties

Nettogewicht: 39 g
grenstemperatuur: -40 °C ... 125 °C
isolatieweerstand: 1010 Ω
verontreinigingsgraad: 3
breedte: 23 mm
hoogte: 29 mm,
Diepte: 73 mm
lengte fitting: 73 mm
formaat: 5
serie: HA
nominale spanning (DIN EN 61984): 250 V
nominale spanning conform UL/CSA: 600 V AC/DC
Nominale stootspanning (DIN EN 61984): 4 kV
nominale stroom (DIN EN 61984): 16 A
Brandbaarheidsklasse conform UL 94: V-0
doorgangsweerstand: ≤ 2 mΩ
isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
Isolatiemateriaalgroep: IIIa
insteekcycli Ag: ≥ 500
insteekcycli Au: ≥ 500
aansluittype PE: schroefaansluiting
geleideraansluiting AWG (PE), max.: AWG 14
geleideraansluiting AWG (PE), min.: AWG 20
striplengte nominale aansluiting: 8 mm
striplengte PE-aansluiting: 10 mm
Aandraaimoment max. PE-aansluiting: 1,5 Nm
aandraaimoment min. PE-aansluiting: 1,2 Nm
bevestigingsschroef: M 4
mesjes mate kruiskop: gr. PH1
klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
hoge stekker: 29 mm

Soortnaam: Pin-inzetstuk

Serie: RockStar® HDC HA

Bijzonderheden: Met koperlegering

Aansluiting: Crimpen

Totaal aantal polen: 16 + PE

Aderdoorsnede (max.): 4 mm²

Aantal polen: 16

Aderdoorsnede (min.): 0.5 mm²

Inhoud: 1 stuk(s)

Voorijlend contact (PE): Ja

Type: HDC HA 16 MC 17 - 32

: 23

: 29 mm

: 73 mm

: 250 V

: 16

: Pin

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-4 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Soortnaam

Weidmüller 1875620000 Pin-inzetstuk RockStar® HDC HA 16 + PE Crimpen 1 stuk(s)

Artikelnummer:204485

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Dit product

Crimpen

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Stekkerinzetstuk HDC HA 16 MS 33-48 Weidmüller Inhoud: 1 stuk(s)

Artikelnummer:202842

Leverbaar vr. 8 jan 2027

Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

Weidmüller 1498100000 Pin-inzetstuk RockStar® HDC HA 3 + PE Schroeven 1 stuk(s)

Artikelnummer:202761

Leverbaar di. 13 okt.

30 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Weidmüller 1498200000 Businzetstuk RockStar® HDC HA 3 + PE Schroeven 1 stuk(s)

Artikelnummer:202762

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Weidmüller 1498300000 Pin-inzetstuk RockStar® HDC HA 4 + PE Schroeven 1 stuk(s)

Artikelnummer:202763

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Weidmüller 1498400000 Businzetstuk RockStar® HDC HA 4 + PE Schroeven 1 stuk(s)

Artikelnummer:202764

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Weidmüller 1650620000 Businzetstuk RockStar® HDC HA 10 + PE Schroeven 1 stuk(s)

Artikelnummer:202815

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

Weidmüller 1650770000 Pin-inzetstuk RockStar® HDC HA 16 + PE Schroeven 1 stuk(s)

Artikelnummer:202826

Leverbaar di. 13 okt.

15 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

Weidmüller 1650780000 Businzetstuk RockStar® HDC HA 16 + PE Schroeven 1 stuk(s)

Artikelnummer:202828

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

Weidmüller 1650880000 Pin-inzetstuk RockStar® HDC HA 16 + PE Schroeven 1 stuk(s)

Artikelnummer:202837

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Documenten en downloads

Datablad

Datablad 204485 Weidmüller 1875620000 Pin-inzetstuk RockStar® HDC HA 16 + PE Crimpen 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 204485 Weidmüller 1875620000 Pin-inzetstuk RockStar® HDC HA 16 + PE Crimpen 1 stuk(s)

Omschrijving

Stekkerinzetstuk. HDC-inzetstuk, pen, 250 V, 16 A, aantal polen: 16, krimpaansluiting, formaat: 5. De kleine en smalle HA-serie is overal inzetbaar, waar de ruimte beperkt is. Het geleideraansluitniveau is als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 32, nominale stroom: 16 A, nominale spanning: 250 V, nominale spanning conform UL/CSA: 600 V AC/DC. Krimpaansluiting.
