Name: Weidmüller 1896780000 Businzetstuk RockStar® HDC HA 10 + PE Spanveer 1 stuk(s)
Brand: Weidmüller
SKU: 204602
Availability: InStock

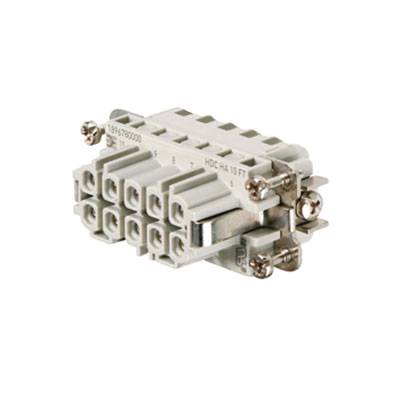

Een rechthoekige, multipolaire elektrische stekker met metalen vergrendelingen en meerdere aansluitingen gerangschikt in twee rijen.

Soortnaam

Businzetstuk

Aansluiting

Spanveer

Serie

RockStar® HDC HA

Bijzonderheden

Met koperlegering

Totaal aantal polen

10 + PE

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 3 nov.

5 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,87 / Stuk)

€ 14,87

excl. btw

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Businzetstuk

HDC HA 10 FT

Technische specificaties

Nettogewicht: 45 g
grenstemperatuur: -40 °C ... 125 °C
isolatieweerstand: 1010 Ω
verontreinigingsgraad: 3
breedte: 23 mm
hoogte: 31,1 mm,
Diepte: 56,6 mm
hoogte bus: 31,1 mm
lengte fitting: 56,6 mm
formaat: 2
serie: HA
nominale spanning (DIN EN 61984): 250 V
nominale spanning conform UL/CSA: 600 V AC/DC
Nominale stootspanning (DIN EN 61984): 4 kV
nominale stroom (DIN EN 61984): 16 A
Brandbaarheidsklasse conform UL 94: V-0
doorgangsweerstand: ≤ 2 mΩ
isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
Isolatiemateriaalgroep: IIIa
insteekcycli Ag: ≥ 500
aansluittype PE: schroefaansluiting
geleideraansluiting AWG (PE), max.: AWG 14
geleideraansluiting AWG (PE), min.: AWG 20
striplengte nominale aansluiting: 8 mm
striplengte PE-aansluiting: 10 mm
Aandraaimoment max. PE-aansluiting: 1,5 Nm
aandraaimoment min. PE-aansluiting: 1,2 Nm
bevestigingsschroef: M 4
mesjes mate kruiskop: gr. PH1
klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
oppervlak: zilver gepassiveerd
materiaal: koperlegering
klingen mate plat (met schroef): SD 0.5 x 3.0

Soortnaam: Businzetstuk

Serie: RockStar® HDC HA

Bijzonderheden: Met koperlegering

Aansluiting: Spanveer

Totaal aantal polen: 10 + PE

Aderdoorsnede (max.): 2.5 mm²

Aantal polen: 10

Aderdoorsnede (min.): 0.25 mm²

Inhoud: 1 stuk(s)

Voorijlend contact (PE): Ja

Type: HDC HA 10 FT

: 23

: 31.1 mm

: 56.6 mm

: 250 V

: 10

: Bus

: -40-125 °C

: V0

: 4 kV

: Spring clamp connection

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.25-2.5 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Soortnaam

Weidmüller 1896780000 Businzetstuk RockStar® HDC HA 10 + PE Spanveer 1 stuk(s)

Artikelnummer:204602

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Dit product

Spanveer

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Weidmüller 1498100000 Pin-inzetstuk RockStar® HDC HA 3 + PE Schroeven 1 stuk(s)

Artikelnummer:202761

Leverbaar wo. 28 okt.

29 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Weidmüller 1498200000 Businzetstuk RockStar® HDC HA 3 + PE Schroeven 1 stuk(s)

Artikelnummer:202762

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Weidmüller 1498300000 Pin-inzetstuk RockStar® HDC HA 4 + PE Schroeven 1 stuk(s)

Artikelnummer:202763

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Weidmüller 1498400000 Businzetstuk RockStar® HDC HA 4 + PE Schroeven 1 stuk(s)

Artikelnummer:202764

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Weidmüller 1650620000 Businzetstuk RockStar® HDC HA 10 + PE Schroeven 1 stuk(s)

Artikelnummer:202815

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

Weidmüller 1650770000 Pin-inzetstuk RockStar® HDC HA 16 + PE Schroeven 1 stuk(s)

Artikelnummer:202826

Leverbaar wo. 28 okt.

15 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

Weidmüller 1650780000 Businzetstuk RockStar® HDC HA 16 + PE Schroeven 1 stuk(s)

Artikelnummer:202828

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

Weidmüller 1650880000 Pin-inzetstuk RockStar® HDC HA 16 + PE Schroeven 1 stuk(s)

Artikelnummer:202837

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Schroeven

Pin-inzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Weidmüller 1650900000 Businzetstuk RockStar® HDC HA 16 + PE Schroeven 1 stuk(s)

Artikelnummer:202840

Leverbaar di. 3 nov.

5 Stuk(s)Conrad Electronic

Schroeven

Businzetstuk

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

Documenten en downloads

Datablad

Datablad 204602 Weidmüller 1896780000 Businzetstuk RockStar® HDC HA 10 + PE Spanveer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 204602 Weidmüller 1896780000 Businzetstuk RockStar® HDC HA 10 + PE Spanveer 1 stuk(s)

Omschrijving

Businzetstuk. HDC - inzet, bus, 250 V, 22 A, aantal polen: 10, trekveeraansluiting, maat: 2. De kleine en smalle HA serie wordt overal gebruikt waar de ruimte beperkt is. Het geleideraansluitniveau is als trekveerelement ontworpen. Hierdoor is deze vrijwel onderhoudsvrij en bestaat er een betrouwbare en duurzame verbinding, die trilvast is ontworpen. Aantal polen: 10, nominale stroom: 22 A, nominale spanning: 250 V, nominale spanning conform UL/CSA: 600 V AC/DC, trekveeraansluiting.
