Name: Weidmüller 2467020000 Schakelnetvoeding 12 V/DC 10 A 120 W Inhoud 1 stuk(s)
Brand: Weidmüller
SKU: 1951590
Availability: InStock

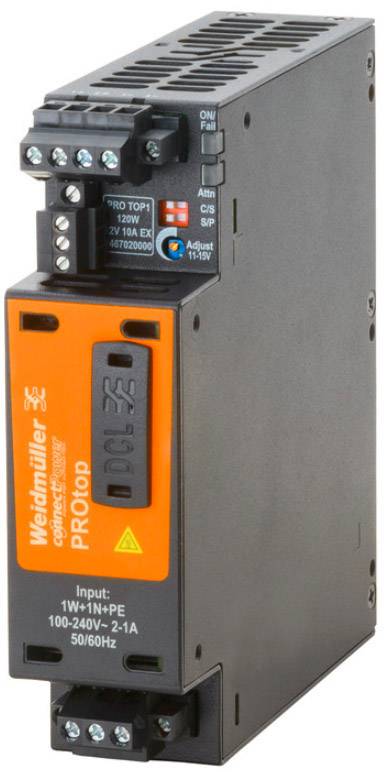

Een Weidmüller PROtop voedingsapparaat met ingangs- en uitgangsklemmen. Het toont modelinformatie en vermogenswaarden op de voorzijde.

Schakelschema van een AC-DC-omvormer: Links worden L (Fase), N (Nul) en PE (Aarde) aangesloten. Rechts zijn DC-uitgangen en een microcontroller (µC) getekend.

Diagram toont de belastingsfactor in procenten van 130% bij -25°C naar 60% bij 70°C, lineair dalend met toenemende temperatuur.

1/3

Datasheet (PDF)

Leverbaar vr. 23 okt.

5 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€ 148,75

-14 %

€ 128,09

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Schakelnetvoeding PROtop 1-fasig

Conformal coating: G3
Gelakte printplaat
Groter bedrijfstemperatuurbereik: -40 tot +70 °C
Kan daardoor onafhankelijk van het ex-gebied ook voor een zwaardere omgevingseisen worden gebruikt

Technische specificaties

Opslagtemperatuur: -40 tot +85 °C
Inschakelstroom: max. 5 A
Frequentiebereik AC: 45 Hz - 65 Hz
Overspanningsbeveiliging ingang: varistor
Stijgtijd: < 100 ms
Aantal klemmen: 5 (+ + / - - -)
Uitvoering behuizing: metaal, corrosiebestendig

Uitvoering: Voeding: schakelvoeding, 12 V

Ingangsspanning (nominaal): 100-240 V/AC
120 - 340 V/DC

Soortnaam: Schakelnetvoeding

Ingangsspanning (min.): 85 V/AC
80 V/DC

Uitgangsspanning: 12 V/DC

Ingangsspanning: 85 - 277 V/AC, 80 - 410 V/DC

Ingangsspanning (max.): 410 V/DC
277 V/AC

Uitgangsstroom (max.): 10 A

Uitgangsstroom (max.) afgerond: 10 A

: 120 W

Uitgangstype: Vaste spanning

Fasen: 1

Uitgangsspanning (nom.): 12 V/DC

Aansluiting: Schroefklem
Stekker

Afm.: (l x b x h) 125 x 35 x 130 mm

Gewicht: 850 g

Uitgangsspanning (max.): 15 V/DC

Uitgangsspanning (min.): 11 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (max.) (Derating): +70 °C

Bedrijfstemperatuur (min.) (Derating): -40 °C

Bedrijfstemperatuur (min.): -40 °C

Fabrikantnr.: 2467020000

Inhoud: 1 stuk(s)

MTBF: 1000000 h

Bijzonderheden: Met beschermde laklaag

Breedte: 35 mm

Hoogte: 130 mm

: 125 mm

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

Type: PRO TOP1 120W 12V 10A EX

Rendement: 90 %

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aansluiting

Ingangsspanning (max.)

Uitgangsspanning (nom.)

Uitgangsspanning

Uitgangstype

Ingangsspanning (nominaal)

Uitgangsstroom (max.) afgerond

Soortnaam

Ingangsspanning (min.)

Weidmüller 2467020000 Schakelnetvoeding 12 V/DC 10 A 120 W Inhoud 1 stuk(s)

Artikelnummer:1951590

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

Dit product

120 W

Schroefklem

410 V/DC

12 V/DC

Vaste spanning

100-240 V/AC

10 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 128,09^*

Weidmüller 2466850000 Schakelnetvoeding 24 V/DC 3 A 72 W Inhoud 1 stuk(s)

Artikelnummer:1661581

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

72 W

Push-In met bedieningselement

410 V/DC

24 V/DC

Vaste spanning

100-240 V/AC

3 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 2466870000 Schakelnetvoeding 24 V/DC 5 A 120 W Inhoud 1 stuk(s)

Artikelnummer:1661558

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

120 W

Push-In met bedieningselement

410 V/DC

24 V/DC

Vaste spanning

100-240 V/AC

5 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 181,81^*

Weidmüller 2466880000 Schakelnetvoeding 24 V/DC 10 A 240 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:1661559

Leverbaar wo. 21 okt.

9 Stuk(s)Conrad Electronic

240 W

Push-In met bedieningselement

410 V/DC

24 V/DC

Vaste spanning

100-240 V/AC

10 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 235,54^*

Weidmüller 2466890000 Schakelnetvoeding 24 V/DC 20 A 480 W Inhoud 1 stuk(s)

Artikelnummer:1661560

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

480 W

Push-In-klem

410 V/DC

24 V/DC

Vaste spanning

100-240 V/AC

20 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 367,77^*

Weidmüller 2466900000 Schakelnetvoeding 24 V/DC 40 A 960 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:1661561

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

960 W

Push-In-klem

410 V/DC

24 V/DC

Vaste spanning

100-240 V/AC

40 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 690,08^*

Weidmüller 2466910000 Schakelnetvoeding 12 V/DC 10 A 120 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:1950199

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

120 W

Push-In met bedieningselement

410 V/DC

12 V/DC

Vaste spanning

100-240 V/AC

10 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 202,47^*

Weidmüller 2466920000 Schakelnetvoeding 48 V/DC 20 A 960 W Inhoud 1 stuk(s)

Artikelnummer:1661562

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

960 W

Push-In-klem

410 V/DC

48 V/DC

Vaste spanning

100-240 V/AC

20 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 756,20^*

Weidmüller 2466980000 Schakelnetvoeding 24 V/DC 5 A 120 W Inhoud 1 stuk(s)

Artikelnummer:1950774

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

120 W

Schroefklem

410 V/DC

24 V/DC

Vaste spanning

100-240 V/AC

5 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,83^*

Weidmüller 2466990000 Schakelnetvoeding 24 V/DC 10 A 240 W Inhoud 1 stuk(s)

Artikelnummer:1950775

Leverbaar vr. 23 okt.

5 Stuk(s)Conrad Electronic

240 W

Schroefklem

410 V/DC

24 V/DC

Vaste spanning

100-240 V/AC

10 A

Schakelnetvoeding

85 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 181,81^*

Documenten en downloads

Datablad

Datablad 1951590 Weidmüller 2467020000 Schakelnetvoeding 12 V/DC 10 A 120 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1951590 Weidmüller 2467020000 Schakelnetvoeding 12 V/DC 10 A 120 W Inhoud 1 stuk(s)

Omschrijving

High-end voedingen moeten ook onder zware industriële omstandigheden efficiënt en betrouwbaar werken. Vereisten hiervoor zijn hoge vermogensreserves, een lange levensduur en optimale bescherming tegen overspanningen, trillingen en extreme temperaturen.
Dankzij de nieuwe DCL-technologie heeft de PROtop een uitstekend dynamisch bereik. Hij kan naar keuze worden gebruikt voor een betrouwbare activering van automatische zekeringen of voor krachtige motorstarts.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
