Weidmüller PWR276548L Koppelrelais 48 V/AC 25 A 2x NO 10 stuk(s) kopen ? Conrad Electronic

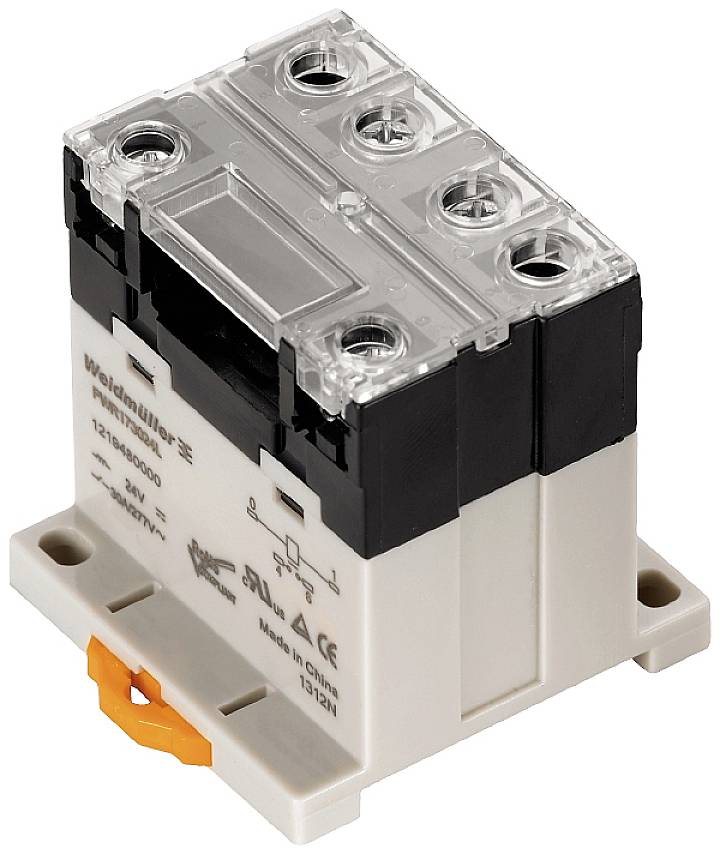

Een elektrische vermogensschakelaar met een zwart bovendeel en een wit behuizing. Markeringen tonen technische specificaties en fabrikantgegevens.

Soortnaam

Koppelrelais

Contactsoort

2x NO

Nominale spanning

48 V/AC

Schakelspanning (max.)

277 V/AC

Schakelstroom (max.)

25 A

Datasheet (PDF)

Leverbaar vr. 4 dec 2026

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 22,73 / Stuk)

€ 227,27

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vocht: 35...85 % rel. Vochtigheid, geen condensatie
opslagtemperatuur: -25 °C...55 °C
nominale stroom AC: 43,6 mA
nominaal vermogen: 2,5 VA
Aansprech-/afvalspanning type: 36 V / 7.2 V AC
statusindicatie: LED groen
nominale schakelspanning: 277 V AC
inschakelstroom: 120 A / 50 ms
schakelvermogen DC (ohms), max.: 600 W @ 24 V
min. Schakelvermogen: 100 mA bij 12 V
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
draagrail: TS 35
testknop: Nee
mechanische schakelstandaanduiding: Nee nominale
spanning: 250 V
overspanningscategorie: III
vervuilingsgraad: 3
isolatiegroep: IIIa
Spanningssterkte ingang - uitgang: 4
kVeff / 1 min
Spanningssterkte aangrenzende contacten: 2 kVeff / 1 min Spanningssterkte open contact: 2 kVeff / 1 min Stopspanning: 6 kV (1,2/50 µs)
uitschakelvertraging: < 30 ms
contactweerstand: ≤ 50 mΩ
klembereik, meetaansluiting, min. (Bedieningszijde): 0,5 mm²
klembereik, meetaansluiting, max. (bedieningszijde): 2,5 mm²
Aantrekkoppel, min. (Kant van de besturing): 0,5 Nm
aanhaalmoment, max. (kant van de besturing): 1,2 Nm
mesmaat (kant van de besturing): Gr. PH2
klembereik, meetaansluiting, min. (Lastzijde): 0,5 mm²
klembereik, meetaansluiting, max. (lastzijde): 4 mm²
Aantrekkoppel, min. (Lastzijde): 0,5 Nm
aanhaalmoment, max. (lastzijde): 1,2 Nm
mesmaat (lastzijde): Gr. PH2

Soortnaam: Koppelrelais

Type: PWR276548L

Aansluiting: Schroeven

Kleur (specifiek): Beige

: 2x NO

Contactmateriaal: AgSnO2

Nominale spanning: 48 V/AC

Schakelspanning (max.): 277 V/AC

Schakelstroom (max.): 25 A

Max. schakelvermogen: 6900 VA

Lucht-/kruipafstand (spoel/contact): 5.5 mm

Weerstand (spoel): 1100 Ω

: IP10

Max. temperatuur: +55 °C

Min. temperatuur: -25 °C

Diepte: 55 mm

Breedte: 50.5 mm

Hoogte: 34 mm

Afm.: (b x h x d) 50.5 x 34 x 55 mm

Inhoud: 10 stuk(s)

Gewicht: 120 g

Conform RoHS: Ja

Continu stroom (max.): 25 A

Voedingsspanning: 48 V/AC

Inschakelstroomsterkte: 120 A

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1912165 Weidmüller PWR276548L Koppelrelais 48 V/AC 25 A 2x NO 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1912165 Weidmüller PWR276548L Koppelrelais 48 V/AC 25 A 2x NO 10 stuk(s)

Omschrijving

Weidmüller Koppelrelais 48VAC PWR276548L

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 48VAC 2 SchließerTyp:PWR276548LAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:43,2..52,8 VBemessungssteuerspeisespannung Us bei AC 60 Hz:43,2..52,8 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Schließer:2Art des Schaltkontaktes:DoppelkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VSchutzart (IP):IP10Breite:50,5 mmHöhe:34 mmTiefe:55 mm
Weidmüller Koppelrelais 48VAC PWR276548L: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4032248999095

Geliefert wird: Weidmüller Koppelrelais 48VAC 2 Schließer PWR276548L, Verpackungseinheit: 10 Stk., EAN: 4032248999095
