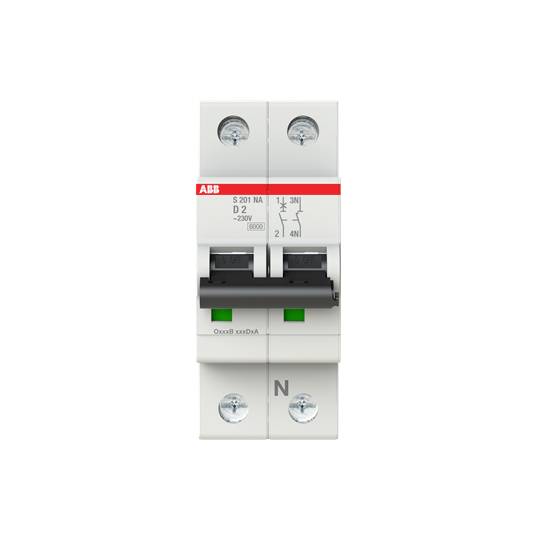

ABB 2CDS251103R0021 S201-D2NA Zekeringautomaat 2 A 230 V
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
D
Nominale stroom (afgerond)
2 A
Nominale stroom
2 A
Datasheet (PDF)
Highlights & Details
- Nominale stroom: 2 A
- Uitschakelkarakteristiek: D
- Aantal polen: 2
Technische specificaties
- Soortnaam
Zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
D
- Nominale stroom (afgerond)
2 A
- Nominale stroom
2 A
- Inhoud
1 stuk(s)
- Nominale spanning
230 V
IP20
AC/DC
69 mm
2 A
230 V
50-60 MHz
D
440 V
3
3
3
2
FALSE
3.3 W
IP20
1
TRUE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FALSE
TRUE
2
6 kA
10 kA
10 kA
4
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3113612 ABB 2CDS251103R0021 S201-D2NA Zekeringautomaat 2 A 230 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3113612 ABB 2CDS251103R0021 S201-D2NA Zekeringautomaat 2 A 230 V
Omschrijving
ABB Stotz S&J Sicherungsautomat S201-D2NA
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 6 kA, 2 A, 1P+NATyp:S201-D2NAEinbautiefe:69 mmAuslösecharakteristik:DPolzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsstrom:2 ABemessungsspannung:230 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kAFrequenz:50..60 HzVerlustleistung:3,3 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:jaÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:2Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S201-D2NA: weitere Details
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779532006
Geliefert wird: ABB Stotz S&J Sicherungsautomat 6 kA, 2 A, 1P+NA S201-D2NA, Verpackungseinheit: 1 Stk., EAN: 4016779532006
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:Sicherungsautomat 6 kA, 2 A, 1P+NATyp:S201-D2NAEinbautiefe:69 mmAuslösecharakteristik:DPolzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsstrom:2 ABemessungsspannung:230 VBemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kASpannungsart:ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kAFrequenz:50..60 HzVerlustleistung:3,3 WEnergiebegrenzungsklasse:3Unterputzmontage:neinMitschaltender Neutralleiter:jaÜberspannungskategorie:3Verschmutzungsgrad:3Zusatzeinrichtungen möglich:jaBreite in Teilungseinheiten:2Schutzart (IP):IP20Umgebungstemperatur während des Betriebs:-25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²Explosionsgeschützt:nein
ABB Stotz S&J Sicherungsautomat S201-D2NA: weitere Details
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. EAN: 4016779532006
Geliefert wird: ABB Stotz S&J Sicherungsautomat 6 kA, 2 A, 1P+NA S201-D2NA, Verpackungseinheit: 1 Stk., EAN: 4016779532006
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
