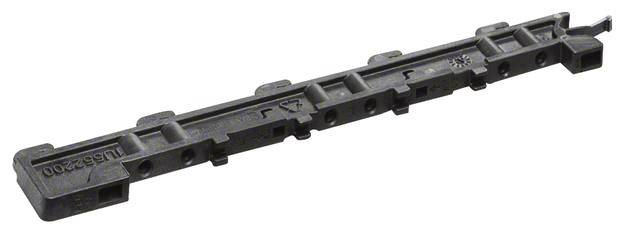

Hager ZZ60A Hager ZZ60A verzamelraildrager universeel v. onderste aansluitruimte m. Bovenste deel van de verzamelschijf

Verzamelraildrager, universeel, voor onderste aansluitruimte met een breedte van 210 mm. Tellerkastoplossing kastbehuizing conform DIN VDE 0603/1, maatnorm DIN 43 870 voor opbouw, inbouw of gedeeltelijk verzonken montage. Bestaande uit kast met deur van gepoedercoat, ingebrande, stabiel geprofileerde 1 mm dikke staalplaat. Binnenbekleding compleet van kunststof. Kabelingangen boven en onder door ingebouwde kunststof flensplaten. Voordruk aan de achterkant in kunststof deel. Verzamelraildoorvoeringen als aan beide zijden zonder gereedschap te openen flens in het onderste gedeelte als mogelijkheid voor de verzamelrailverbinding van verschillende kasten of in combinatie met een kabelaansluitdoos en aansluitset. Naast de uitvoering in de NAR ook openingen in het bereik van de AAR (voor bouwhoogte 1100 en 1400 mm) en RFZ (voor bouwhoogte 1100mm). Deur frontvlak met inwendige, instelbare scharnieren, naar keuze rechts of links te slaan met 110° openingshoek. Deursluiting met voordriver. Deursluiting door andere sluitingen verwisselbaar. Kast naast elkaar en op elkaar aan te flenzen. Kastgrootte 1- tot 5-velig met 72 tot 540 plaatseenheden (PLE). Opmerking: De hoofdleiding moet volgens VDE-AR-N 4100:2019-04 van onder of van opzij in de onderste aansluitruimte van de meterkast worden ingevoerd en daar worden aangesloten. Hoogte: __ mm (1100mm of 1400mm) breedte: __ mm diepte: 205 / 160 mm, RAL-kleur: 9010 beschermingsklasse 44, beschermingsklasse II nominale stroom van het verzamelrailsysteem 250 A uitvoering conform VDE-AR-N 4100:2019-04 metersysteem voor __ meterplaats(en). Volgens de technische aansluitvoorwaarden (TAB) van de VNB __ voor: __ elektronische huisteller (eHZ) of __ teller met 3-punts bevestiging (3 HZ). __ voor referentiesystemen met huishoudelijk verbruik max. 63 A (10mmm) conform DIN 18015-1 ( __ woningen, __ algemeen, __ reserve, __ warmtepomp) __ voor permanente toepassingen max. 32 A (10 mmm) conform VDE-AR-N 4100:2019-04 (bijv. PV tot 22 KW) __ voor permanente stroom
