ifm Electronic Druksensor 1 stuk(s) PA3524 0 MPa tot 1 MPa M12 Analoog Piece kopen ? Conrad Electronic

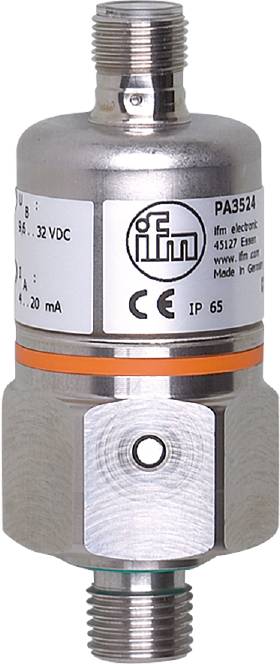

De afgebeelde sensor toont een IFM-elektronisch component met IP65-certificering. Hij is ontworpen voor spanningen van 8,5 tot 32 VDC.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Druksensor

Aansluiting

M12

Uitvoering

Relatieve druk

Meetbereik (druk) (max.)

1 MPa

Datasheet (PDF)

Leverbaar vr. 9 okt.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 425,62 / Stuk)

€ 425,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm PA3524 elektronische druksensor

Nauwkeurig, lineair 4...20 mA uitgangssignaal
Hoge herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
Langdurig stabiel dankzij hoge overbelastingsbestendigheid
Robuuste roestvrijstalen behuizing voor gebruik in ruwe industriële omgevingen
Groot bedrijfstemperatuurbereik

Technische specificaties

Analoge uitgang stroom [mA]: 4...20
Aantal analoge uitgangen: 1
Aantal in- en uitgangen: Aantal analoge uitgangen: 1
Druksterkte [MPa]: 7,5
Druksterkte [psi]: 1088
Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = best Fit Straight Line (minigname-instelling); LS = grenspuntinstelling)
Meetbereik [MPa]: 0...1
Min. Barstdruk [MPa]: 15
Omgevingstemperatuur-1 [°C]: -25...80
Herhalingsnauwkeurigheid procentuele bereik: < 0,1; (bij temperatuurschommelingen < 10 K)
Toepassing: Voor industrieel gebruik
Uitgangssignaal: Analoog signaal
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 9,6...32 DC
Smoorelement aanwezig: nee (achteraf aan te passen)
Soort druk: Relatieve druk
Druksterkte [bar]: 75
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Totaal aantal uitgangen: 1
Gewicht [g]: 217.000
Opslagtemperatuur [°C]: -40...100
Langdurige stabiliteit: < ± 0,05; (per 6 maanden)
Max. Belasting [Ω]: 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)
Media: Vloeibare en gasvormige media
Mediumtemperatuur [°C]: -25...90; (op aanvraag: -40...90)
Meetbereik [bar]: 0...10
Meetbereik [kPa]: 0...1000
Meetbereik [psi]: 0...145
Min. Barstdruk [bar]: 150
Min. Bergstdruk [psi]: 2175
Min. Drukcycli: 100 miljoen
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
TTF: 506
Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad binnendraad: M5
Beschermingsklasse: IP65
Beschermingsklasse: III
Stapresponstijd analoge uitgang [ms]: 3
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Temperatuurcoëfficiënt nulpunt: < ± 0,1; (0...80 °C)
Temperatuurcoëfficiënt: < ± 0,2; (0...80 °C)
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4305 (roestvrij staal / 303); keramiek; afdichting: FKM DIN 3869-14
