ifm Electronic Druksensor 1 stuk(s) PF2953 -0.1 MPa tot 2.5 MPa M12 1x NC, 1x NO, Analoog Piece

EAN:
Fabrikantnummer:
Artikelnummer:

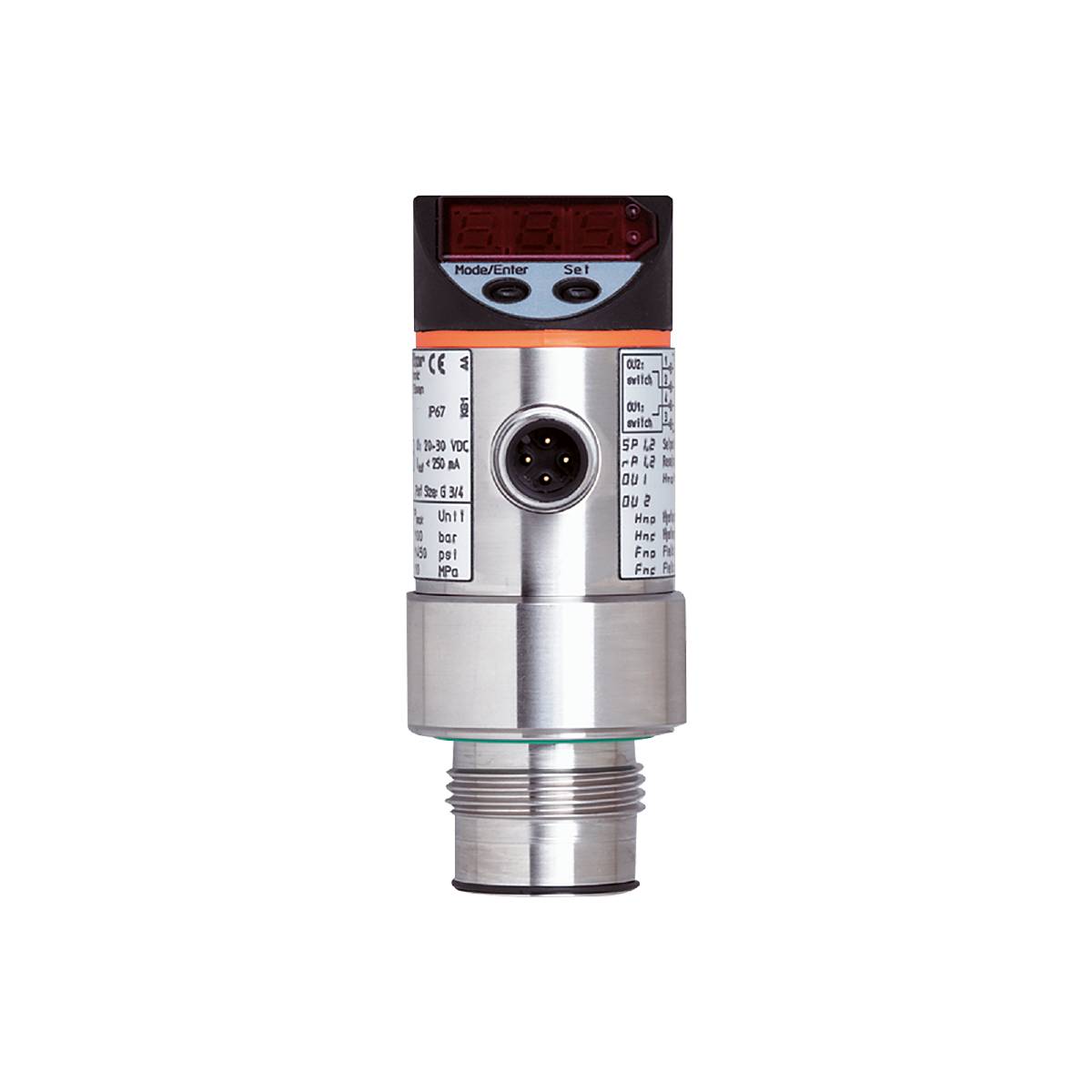

Sensor met digitale weergave en meerdere aansluitingsmogelijkheden, geschikt voor bewaking en regeling in technische systemen.
Afbeelding vergelijkbaar
Verpakkingswijze
Piece
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
2.5 MPa
Datasheet (PDF)
Leverbaar ma. 9 nov.
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 1.123,14
3
2% = € 82,20
€ 1.095,74
5
3% = € 191,50
€ 1.084,84
10
4% = € 456,00
€ 1.077,54
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 1.123,14 / Stuk)
€ 1.123,14
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm PF2953 elektronische druksensor

  • Gecombineerde niveaumeting en grenswaardedetectie met analoge/schakeluitgang
  • Programmeerbare analoge en schakeluitgang
  • Langdurig stabiel dankzij hoge herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
  • Hygiënisch ontwerp voor de eisen van de levensmiddelen- en drankenindustrie
  • Frontinbouwmontage in containers, tanks en leidingen

Technische specificaties

  • Analoge uitgang spanning [V]: 0...10; (schaalbaar 1:4)
  • Analoge uitgang stroom [mA]: 4...20; (schaalbaar 1:4)
  • Analogenpunt [bar]: 5,3...25
  • Analogenpunt [MPa]: 0,53...2,5
  • Analogenpunt [psi]: 76...363
  • Analoog startpunt [bar]: -1...18,8
  • Analoog startpunt [MPa]: -0,1...1,88
  • Analoog startpunt [psi]: -15...272
  • Reactietijd [ms]: < 3
  • Aantal analoge uitgangen: 1
  • Aantal digitale uitgangen: 2
  • Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
  • Weergave: Schakeltoestand: 2 x LED, rood; functieweergave: 7-segments LED-weergave; meetwaarden: 7-segments LED-weergave
  • Weergave-eenheid: Bar; psi; MPa
  • Druksterkte [MPa]: 10
  • Druksterkte [psi]: 1450
  • In stappen van [MPa]: 0,01
  • Karakteristiek afwijking: < ± 0,6; (Turn down 1:1, lineariteit, inclusief hysterese en herhalingsnauwkeurigheid, grenspuntinstelling conform DIN en IEC 62828-1)
  • Lineariteitsafwijking-procentuele bereik: < ± 0,5; (Turn down 1:1)
  • Meetbereik [MPa]: -0,1...2,5
  • Min. Barstdruk [MPa]: 20
  • Terugschakelpunt RP [MPa]: -0,09...2,49
  • Schakelpunt SP [MPa]: -0,08...2,5
  • Omgevingstemperatuur-1 [°C]: -25...80
  • Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
  • Applicatie: Frontvlak voor de levensmiddelen- en drankenindustrie
  • Uitvoering kortsluitbeveiliging: Geklokt
  • Uitgangsfunctie: NO/NC; (parametreerbaar)
  • Uitgangssignaal: Schakelsignaal; analoog signaal; (configureerbaar)
  • Stand-by vertragingstijd [s]: 0,2
  • Bijzondere eigenschap: Vergulde contacten
  • Bedrijfsspanning [V]: 20...30 DC
  • Demping analoge uitgang DAA-standen [s]: 0 - 0,1 - 0,5 - 2
  • Demping proceswaarde DAP [s]: 0...4
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
  • Soort druk: Relatieve druk; vacuüm
  • Druksterkte [bar]: 100
  • Elektrische uitvoering: PNP/NPN
  • Totaal aantal uitgangen: 2
  • Gewicht [g]: 269.650
  • Hysteresisvariatie: < ± 0,1; (Turn down 1:1)
  • In stappen van [bar]: 0,1
  • In stappen van [psi]: 1
  • Kortsluitingsbeveiliging: ja
  • Opslagtemperatuur [°C]: -40...100
  • Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per jaar)
  • Max. Stijgtijd analoge uitgang [ms]: 3
  • Max. Belasting [Ω]: (UB - 10 V) / 20 mA
  • max. Spanningsval schakeluitgang DC [V]: 2
  • Media: Pastoog en vaste media; vloeibare en gasvormige media
  • Mediumtemperatuur [°C]: -25...80
  • Meetbereik [bar]: -1...25
  • Meetbereik [psi]: -15...363
  • Min. Barstdruk [bar]: 200
  • Min. Bergstdruk [psi]: 2900
  • Min. Drukcycli: 100 miljoen
  • Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
  • Min. Belastingsweerstand [Ω]: 2000
  • Montage: Draaibare behuizing 350°
  • MTTF: 170
  • Parametermogelijkheden: Hysterese / ramen; NO / NC; schakellogica; stroom-/spanningsuitgang; demping; aanpassing van de displaywaarde; display draaibaar/uitschakelbaar; weergave-eenheid; nulpunt; bereik
  • Procesaansluiting: Schroefdraadaansluiting G 3/4 buitendraad
  • Terugschakelpunt RP [bar]: -0,9...24,9
  • Terugschakelpunt RP [psi]: -13...362
  • Schakelfrequentie DC [Hz]: < 170
  • Schakelpunt SP [bar]: -0,8...25
  • Schakelpunt SP [psi]: -12...363
  • Beschermingsklasse: IP67
  • Beschermingsklasse: III
  • Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
  • Stroomverbruik [mA]: < 60
  • Temperatuurcoëfficiënt nulpunt: < ± 0,1; (0...80 °C)
  • Temperatuurcoëfficiënt: < ± 0,2; (0...80 °C)
  • Vrij van dode ruimte: Ja
  • Bestand tegen overbelasting: Ja
  • Bescherming tegen verkeerde polariteit: ja
  • Watchdog geïntegreerd: Ja
  • Materialen in contact met het medium: Keramiek (99,9% Al2O3); 1.4435 (roestvrij staal / 316L); oppervlaktekwaliteit: RA < 0,4 / Rz 4; PTFE

Piece

Soortnaam

Druksensor

Type

PF2953

Aansluiting

M12

Uitvoering

Relatieve druk

Uitgangen

PNP

NPN

Uitgangssignaal (min.)

4 mA

Uitgangssignaal (max.)

20 mA

Interfaces

M12-stekker

Meetbereik (druk) (min.)

-0.1 MPa

Meetbereik (druk) (max.)

2.5 MPa

Meetbereik (druk)

-0.1 MPa tot 2.5 MPa

Min. voedingsspanning

20 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

20 - 30 V/DC

1x NC

1x NO

Analoog

Berstdruk

200 bar

Slangaansluiting

G3/4 buitendraad

Min. temperatuur

-25 °C

Max. temperatuur

80 °C

Gewicht

269.650 g

Conform RoHS

Ja

Inhoud

1 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3321731 ifm Electronic Druksensor 1 stuk(s) PF2953 -0.1 MPa tot 2.5 MPa M12 1x NC, 1x NO, Analoog Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3321731 ifm Electronic Druksensor 1 stuk(s) PF2953 -0.1 MPa tot 2.5 MPa M12 1x NC, 1x NO, Analoog Piece

Omschrijving

ifm PF2953 elektronische druksensor

De teksten voor dit artikel zijn automatisch vertaald.
