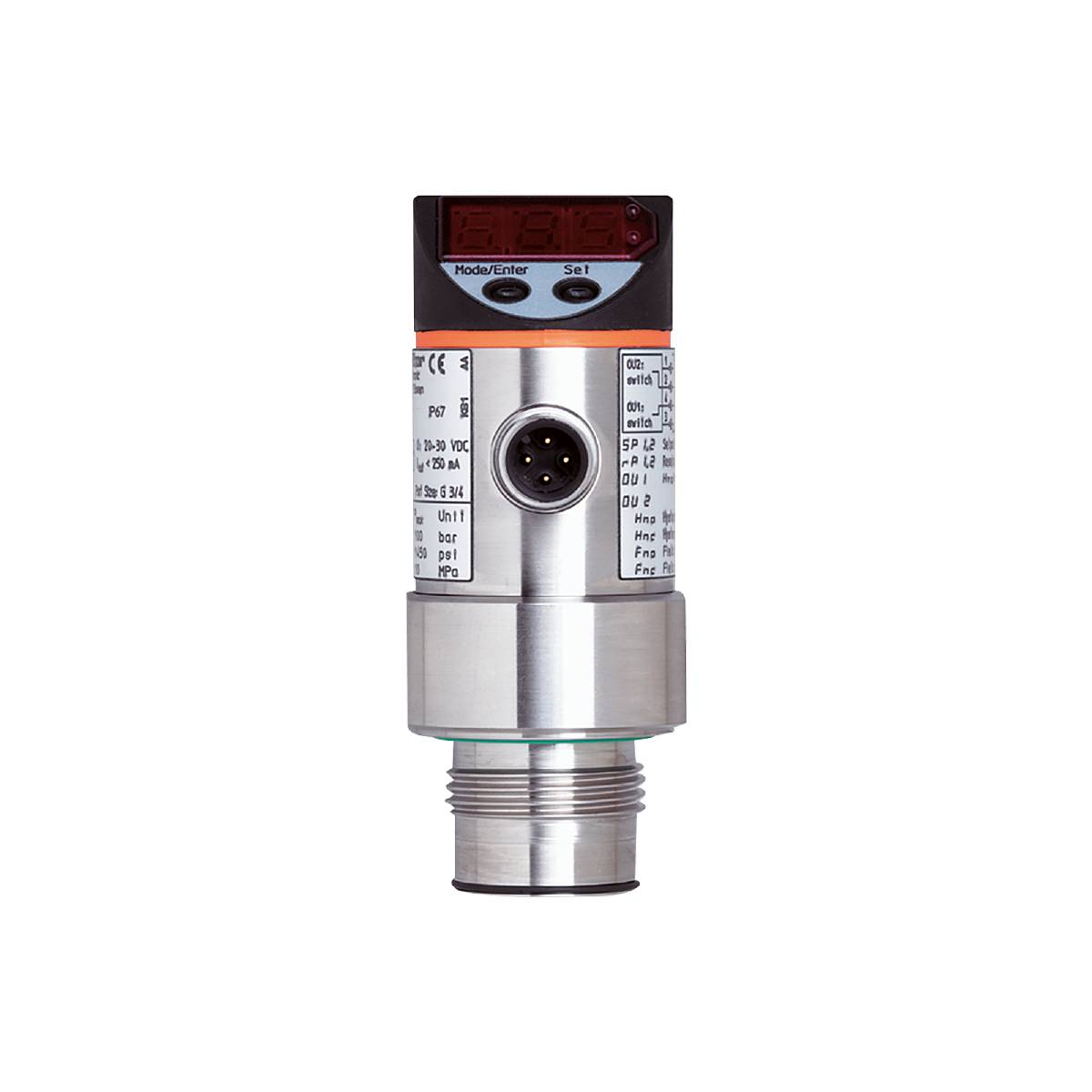

ifm Electronic Druksensor 1 stuk(s) PF2954 -0.05 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
1 MPa
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 1.123,14
3
2% = € 27,40
€ 1.095,74
5
3% = € 38,30
€ 1.084,84
10
4% = € 45,60
€ 1.077,54
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 1.123,14 / Stuk)
€ 1.123,14
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PF2954 elektronische druksensor
- Gecombineerde niveaumeting en grenswaardedetectie met analoge/schakeluitgang
- Programmeerbare analoge en schakeluitgang
- Langdurig stabiel dankzij hoge herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
- Hygiënisch ontwerp voor de eisen van de levensmiddelen- en drankenindustrie
- Frontinbouwmontage in containers, tanks en leidingen
Technische specificaties
- Analoge uitgang spanning [V]: 0...10; (schaalbaar 1:4)
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar 1:4)
- Analogenpunt [bar]: 2...9,99
- Analogenpunt [kPa]: 200...999
- Analogenpunt [psi]: 29...145
- Analoog startpunt [bar]: -0,5...7,49
- Analoog startpunt [kPa]: -50...749
- Analoog startpunt [psi]: -7...109
- Reactietijd [ms]: < 3
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave: Schakeltoestand: 2 x LED, rood; functieweergave: 7-segments LED-weergave; meetwaarden: 7-segments LED-weergave
- Weergave-eenheid: Bar; psi; kPa
- Druksterkte [psi]: 725
- Karakteristiek afwijking: < ± 0,6; (Turn down 1:1, lineariteit, inclusief hysterese en herhalingsnauwkeurigheid, grenspuntinstelling conform DIN en IEC 62828-1)
- Lineariteitsafwijking-procentuele bereik: < ± 0,5; (Turn down 1:1)
- Meetbereik [MPa]: -0,05...1
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
- Applicatie: Frontvlak voor de levensmiddelen- en drankenindustrie
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; (configureerbaar)
- Stand-by vertragingstijd [s]: 0,2
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 20...30 DC
- Demping analoge uitgang DAA-standen [s]: 0 - 0,1 - 0,5 - 2
- Demping proceswaarde DAP [s]: 0...4
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
- Soort druk: Relatieve druk
- Druksterkte [bar]: 50
- Druksterkte [kPa]: 5000
- Elektrische uitvoering: PNP/NPN
- Totaal aantal uitgangen: 2
- Gewicht [g]: 308.500
- Hysteresisvariatie: < ± 0,1; (Turn down 1:1)
- In stappen van [bar]: 0,01
- In stappen van [kPa]: 1
- In stappen van [psi]: 1
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per jaar)
- Max. Stijgtijd analoge uitgang [ms]: 3
- Max. Belasting [Ω]: (UB - 10 V) / 20 mA
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Pastoog en vaste media; vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [bar]: -0,5...10
- Meetbereik [kPa]: -50...1000
- Meetbereik [psi]: -7...145
- Min. Barstdruk [bar]: 150
- Min. Barstdruk [kPa]: 15000
- Min. Bergstdruk [psi]: 2175
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Belastingsweerstand [Ω]: 2000
- Montage: Draaibare behuizing 350°
- MTTF: 170
- Parametermogelijkheden: Hysterese / ramen; NO / NC; schakellogica; stroom-/spanningsuitgang; demping; aanpassing van de displaywaarde; display draaibaar/uitschakelbaar; weergave-eenheid; nulpunt; bereik
- Procesaansluiting: Schroefdraadaansluiting G 3/4 buitendraad
- Terugschakelpunt RP [bar]: -0,5...9,94
- Terugschakelpunt RP [kPa]: -50...994
- Terugschakelpunt RP [psi]: -7...144
- Schakelfrequentie DC [Hz]: < 170
- Schakelpunt SP [bar]: -0,45...9,99
- Schakelpunt SP [kPa]: -45...999
- Schakelpunt SP [psi]: -7...145
- Beschermingsklasse: IP67
- Beschermingsklasse: III
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 60
- Temperatuurcoëfficiënt nulpunt: < ± 0,1; (0...80 °C)
- Temperatuurcoëfficiënt: < ± 0,2; (0...80 °C)
- Vrij van dode ruimte: Ja
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: Keramiek (99,9% Al2O3); 1.4435 (roestvrij staal / 316L); oppervlaktekwaliteit: RA < 0,4 / Rz 4; FKM; PTFE
Piece
- Soortnaam
Druksensor
- Type
PF2954
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Uitgangen
PNP
NPN
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
M12-stekker
- Meetbereik (druk) (min.)
-0.05 MPa
- Meetbereik (druk) (max.)
1 MPa
- Meetbereik (druk)
-0.05 MPa tot 1 MPa
- Min. voedingsspanning
20 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
20 - 30 V/DC
1x NC
1x NO
Analoog
- Berstdruk
150 bar
- Slangaansluiting
G3/4 buitendraad
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
308.500 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321732 ifm Electronic Druksensor 1 stuk(s) PF2954 -0.05 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321732 ifm Electronic Druksensor 1 stuk(s) PF2954 -0.05 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog Piece
Omschrijving
ifm PF2954 elektronische druksensor
