ifm Electronic Druksensor 1 stuk(s) PN2094 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog

EAN:
Fabrikantnummer:
Artikelnummer:

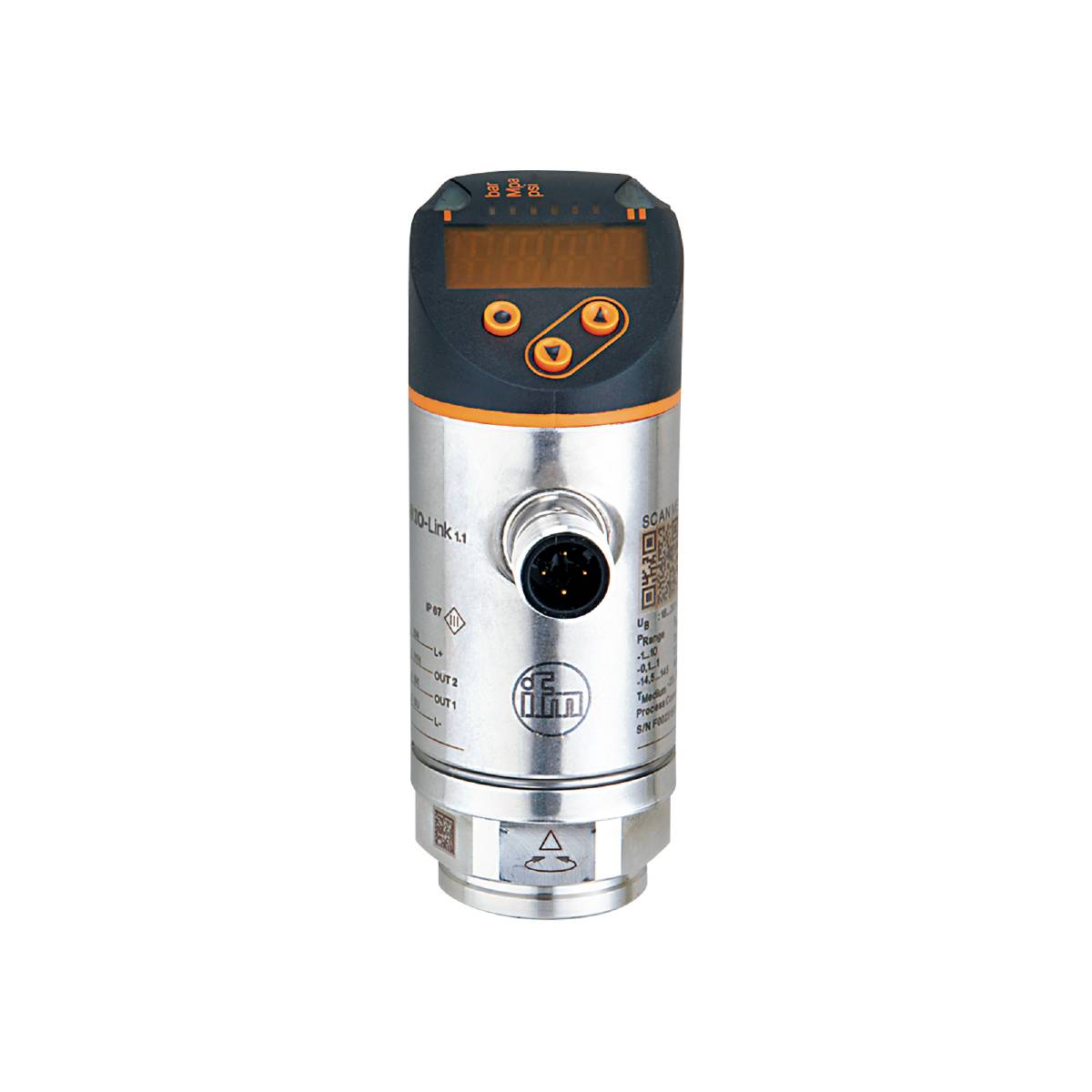

Een zilveren elektronisch apparaat met een digitaal display en vier knoppen, waarschijnlijk een sensor of meetinstrument, tegen een zwarte achtergrond.
Afbeelding vergelijkbaar
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
1 MPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
Leverbaar ma. 9 nov.
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 690,08
3
2% = € 50,49
€ 673,25
5
3% = € 117,65
€ 666,55
10
4% = € 280,10
€ 662,07
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 690,08 / Stuk)
€ 690,08
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm PN2094 elektronische druksensor

  • Twee schakeluitgangen, waarvan één als IO-Link en één als analoge uitgang programmeerbaar is
  • Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
  • Optimale uitlijning door draaibaarheid van de procesaansluiting
  • Langdurig stabiel dankzij hoge overbelastingsbestendigheid
  • Robuuste uitvoering voor gebruik in zware industriële omstandigheden
  • Comfortabele bediening via toetsen of parametrisering via IO-Link

Technische specificaties

  • Analoge uitgang spanning [V]: 0...10; (schaalbaar 1:5)
  • Analoge uitgang stroom [mA]: 4...20; (schaalbaar 1:5)
  • Analogenpunt [bar]: 1...10
  • Analogenpunt [MPa]: 0,1...1
  • Analogenpunt [psi]: 14,6...145
  • Analoog startpunt [bar]: -1...8
  • Analoog startpunt [MPa]: -0,1...0,8
  • Analoog startpunt [psi]: -14,6...116
  • Reactietijd [ms]: < 1,5
  • Aantal analoge uitgangen: 1
  • Aantal digitale uitgangen: 2
  • Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
  • Weergave: Displayeenheid: 3 x LED, groen (bar, psi, MPa); schakeltoestand: 2 x LED, geel; meetwaarden: Alfanumerieke weergave, rood/groen 4-cijferig
  • Druksterkte [MPa]: 7,5
  • Druksterkte [psi]: 1087
  • In stappen van - Factory setting / CMPT = 2 [MPa]: 0,002
  • In stappen van - status_B High Resolution / CMPT = 3 [MPa]: 0,001
  • IO-Link Revision: 1.1
  • Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = best Fit Straight Line (minitinstelling); LS = grenspuntinstelling)
  • Meetbereik [MPa]: -0,1...1
  • Meetelement: Keramische capacitieve drukmeetcel
  • Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [MPa]: 0,006
  • Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [MPa]: 0,005
  • Min. Barstdruk [MPa]: 15
  • Terugschakelpunt RP - Factory setting / CMPT = 2 [MPa]: -0,098...0,996
  • Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [MPa]: -0,098...0,996
  • Schakelpunt SP - Factory setting / CMPT = 2 [MPa]: -0,094...1
  • Schakelpunt SP - status_B High Resolution / CMPT = 3 [MPa]: -0,094...1
  • Schakelpuntnauwkeurigheid bereik: < ± 0,4; (Turn down 1:1)
  • SDCI-norm: IEC 61131-9
  • Overdrachtstype IO-Link: COM2 (38,4 kBaud)
  • Omgevingstemperatuur-1 [°C]: -25...80
  • Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
  • Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
  • Toepassing: Voor industrieel gebruik
  • Uitvoering kortsluitbeveiliging: Geklokt
  • Uitgangsfunctie: NO/NC; (parametreerbaar)
  • Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
  • Benodigde masterpoortklasse: A; (als PIN 2 niet verbonden is: B)
  • Stand-by vertragingstijd [s]: 0,3
  • Bijzondere eigenschap: Vergulde contacten
  • Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
  • Demping analoge uitgang DAA [s]: 0...4
  • Demping proceswaarde DAP [s]: 0...4
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
  • Smoorelement aanwezig: nee (achteraf aan te passen)
  • Soort druk: Relatieve druk; vacuüm
  • Druksterkte [bar]: 75
  • Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
  • Instelbare vertragingstijd DS, dr [s]: 0...50
  • Elektrische uitvoering: PNP/NPN
  • Totaal aantal uitgangen: 2
  • Gewicht [g]: 239.000
  • Aanwijzingen voor nauwkeurigheid / afwijking: Schakelpuntnauwkeurigheid, karakteristiek afwijking onder DNVGL: < ± 1%
  • Hysteresisvariatie: < ± 0,1; (Turn down 1:1)
  • In stappen van - Factory setting / CMPT = 2 [bar]: 0,02
  • In stappen van - Factory setting / CMPT = 2 [psi]: 0.2
  • In stappen van - status_B High Resolution / CMPT = 3 [bar]: 0,01
  • In stappen van - status_B High Resolution / CMPT = 3 [psi]: 0,1
  • IO-Link-functies (azyklisch) - Factory setting / CMPT = 2: Toepassingsspecifieke markering
  • IO-Link-functies (azyklisch) - status_B High Resolution / CMPT = 3: Toepassingsspecifieke markering
  • IO-Link-resolutie afdrukken - Factory setting / CMPT = 2 [bar]: 0,01
  • IO-Link-resolutie afdrukken - status_B High Resolution / CMPT = 3 [bar]: 0,005
  • Communicatie-interface: IO-Link
  • Kortsluitingsbeveiliging: ja
  • Opslagtemperatuur [°C]: -40...100
  • Langdurige stabiliteit: < ± 0,05; (Turn down 1:1; per 6 maanden)
  • Max. Stijgtijd analoge uitgang [ms]: 3
  • Max. Belasting [Ω]: 500
  • max. Spanningsval schakeluitgang DC [V]: 2
  • Media: Vloeibare en gasvormige media
  • Mediumtemperatuur [°C]: -25...80
  • Meetbereik [bar]: -1...10
  • Meetbereik [psi]: -14,6...145
  • Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [bar]: 0,06
  • Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [psi]: 0,6
  • Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [bar]: 0,05
  • Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [psi]: 0,6
  • Min. Barstdruk [bar]: 150
  • Min. Bergstdruk [psi]: 2175
  • Min. Drukcycli: 100 miljoen
  • Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
  • Min. Belastingsweerstand [Ω]: 2000
  • Min. Procescyclustijd - Factory setting / CMPT = 2 [ms]: 2.3
  • Min. Procescyclustijd - status_B High Resolution / CMPT = 3 [ms]: 3
  • MTTF: 138
  • Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; schakel-/terugschakelvertraging; demping; weergave-eenheid; stroom-/spanningsuitgang
  • Profielen - Factory setting / CMPT = 2: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
  • Profielen - status_B High Resolution / CMPT = 3: Smart sensor ED2: Digitale meetsensor (0x000A), Identification and Diagnosis (0x4000)
  • Procesaansluiting: Schroefdraadaansluiting G 1/4 binnenschroefdraad (DIN en ISO 1179-2)
  • Terugschakelpunt RP - Factory setting / CMPT = 2 [bar]: -0,98...9,96
  • Terugschakelpunt RP - Factory setting / CMPT = 2 [psi]: -14,2...144,4
  • Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [bar]: -0,98...9,96
  • Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [psi]: -14,2...144,4
  • Schakelfrequentie DC [Hz]: < 500
  • Schakelpunt SP - Factory setting / CMPT = 2 [bar]: -0,94...10
  • Schakelpunt SP - Factory setting / CMPT = 2 [psi]: -13,6...145
  • Schakelpunt SP - status_B High Resolution / CMPT = 3 [bar]: -0,94...10
  • Schakelpunt SP - status_B High Resolution / CMPT = 3 [psi]: -13,6...145
  • Beschermingsklasse IP 65; IP 67
  • Beschermingsklasse: III
  • SIO-modus: Ja
  • Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
  • Stroomverbruik [mA]: < 35
  • Temperatuurcoëfficiënt nulpunt: < ± 0,2; (-0...80 °C)
  • Temperatuurcoëfficiënt: < ± 0,2; (-0...80 °C)
  • Bestand tegen overbelasting: Ja
  • Vacuümbestendigheid [mbar]: -1000
  • Bescherming tegen verkeerde polariteit: ja
  • Watchdog geïntegreerd: Ja
  • Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); Al2O3 (keramiek); FKM
Soortnaam

Druksensor

Type

PN2094

Aansluiting

M12

Uitvoering

Overdruk

Uitgangen

PNP

NPN

Uitgangssignaal (min.)

4 mA

Uitgangssignaal (max.)

20 mA

Interfaces

IO-Link

Meetbereik (druk) (min.)

-0.1 MPa

Meetbereik (druk) (max.)

1 MPa

Meetbereik (druk)

-0.1 MPa tot 1 MPa

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

18 - 30 V/DC

1x NC

1x NO

Analoog

IP65/67

Slangaansluiting

G1/4 binnendraad

Min. temperatuur

-25 °C

Max. temperatuur

80 °C

Gewicht

0.2400 kg

Conform RoHS

Ja

Inhoud

1 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3321362 ifm Electronic Druksensor 1 stuk(s) PN2094 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3321362 ifm Electronic Druksensor 1 stuk(s) PN2094 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog

Omschrijving

ifm PN2094 elektronische druksensor
