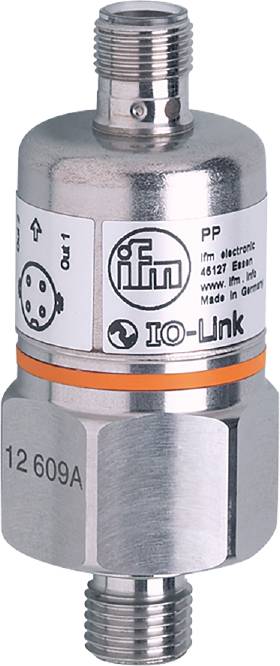

Afbeelding vergelijkbaar
ifm Electronic Druksensor 1 stuk(s) PP7554 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
1 MPa
Max. voedingsspanning
36 V/DC
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 384,30
3
2% = € 28,14
€ 374,92
5
3% = € 65,55
€ 371,19
10
4% = € 156,10
€ 368,69
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 384,30 / Stuk)
€ 384,30
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PP7554 elektronische druksensor
- Robuuste uitvoering voor gebruik in zware industriële omstandigheden
- Twee schakeluitgangen, waarvan één als diagnoseuitgang programmeerbaar is
- Hoge schok- en trillingsbestendigheid
- Levensduur van meer dan 100 miljoen drukcycli
- Comfortabele communicatie en parametrisering via IO-Link
Technische specificaties
- Reactietijd [ms]: < 3
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2
- Weergave: Werking: 2 x LED, groen; schakeltoestand: 2 x LED, geel
- Druksterkte [MPa]: 7,5
- Druksterkte [psi]: 1087
- In stappen van [MPa]: 0,005
- IO-Link revisie: 1.0
- Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = best Fit Straight Line (minigname-instelling); LS = grenspuntinstelling)
- Meetbereik [MPa]: -0,1...1
- Min. Barstdruk [MPa]: 15
- Terugschakelpunt RP [MPa]: -0,095...0,995
- Schakelpunt SP [MPa]: -0,09...1
- Schakelpuntnauwkeurigheid bereik: < ± 0,5
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...85
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 0,3
- Bedrijfsspanning [V]: 9,6...36 DC; (communicatiebedrijf: 18...32)
- Demping proceswaarde DAP stappen [s]: 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk; vacuüm
- Druksterkte [bar]: 75
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Elektrische uitvoering: PNP
- Totaal aantal uitgangen: 2
- Gewicht [g]: 226.000
- Hysteresisvariatie: < ± 0,1
- In stappen van [bar]: 0,05
- In stappen van [psi]: 1
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (per jaar)
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...90
- Meetbereik [bar]: -1...10
- Meetbereik [kPa]: -100...1000
- Meetbereik [psi]: -14,5...145
- Min. Barstdruk [bar]: 150
- Min. Bergstdruk [psi]: 2175
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyclustijd [ms]: 2.3
- MTTF: 310
- Profielen: Geen profiel
- Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad binnendraad: M5
- Procesgegevens analoog: 1
- Procesgegevens binair: 2
- Terugschakelpunt RP [bar]: -0,95...9,95
- Terugschakelpunt RP [psi]: -14...144
- Schakelfrequentie DC [Hz]: 170
- Schakelpunt SP [bar]: -0,9...10
- Schakelpunt SP [psi]: -13...145
- Beschermingsklasse IP 68; (7 dagen / 1 m waterdiepte / 0,1 bar)
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
- Stroomverbruik [mA]: < 45
- Teach-functie: Ja
- Temperatuurcoëfficiënt nulpunt: < ± 0,2; (0...80 °C)
- Temperatuurcoëfficiënt: < ± 0,2; (0...80 °C)
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4305 (roestvrij staal / 303); keramiek; FKM
- Soortnaam
Druksensor
- Type
PP7554
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Response-tijd
3 ms
- Uitgangen
PNP
- Interfaces
IO-Link
- Nauwkeurigheid
0.25 %
- Meetbereik (druk) (min.)
-0.1 MPa
- Meetbereik (druk) (max.)
1 MPa
- Meetbereik (druk)
-0.1 MPa tot 1 MPa
- Min. voedingsspanning
9.6 V/DC
- Max. voedingsspanning
36 V/DC
- Voedingsspanning
9.6 - 36 V/DC
- Voedingsstroom
45 mA
1x NC
1x NO
- Berstdruk
150 bar
- Slangaansluiting
G1/4 buitendraad
M5 binnendraad
- Min. temperatuur
-25 °C
- Max. temperatuur
85 °C
- Gewicht
226.000 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3320574 ifm Electronic Druksensor 1 stuk(s) PP7554 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3320574 ifm Electronic Druksensor 1 stuk(s) PP7554 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO
Omschrijving
ifm PP7554 elektronische druksensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
