ifm Electronic Druksensor 1 stuk(s) PT0517 0 kPa tot 160 kPa M12 Analoog

EAN:
Fabrikantnummer:
Artikelnummer:

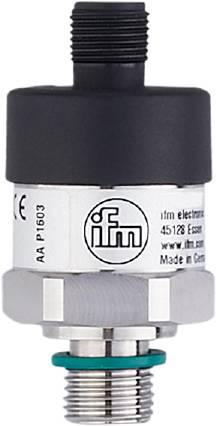

Het beeld toont een cilindrische sensor van IFM met CE-markering en modelnummer AA IP1603. De sensor heeft een zwart bovenste gedeelte en is geschikt voor elektrische toepassingen.
Afbeelding vergelijkbaar
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Absolute druk
Meetbereik (druk) (max.)
160 kPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
Leverbaar ma. 9 nov.
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 214,05
3
2% = € 15,66
€ 208,83
5
3% = € 36,50
€ 206,75
10
4% = € 86,90
€ 205,36
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 214,05 / Stuk)
€ 214,05
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm PT0517 elektronische absolute-druksensor

  • Nauwkeurige absolute drukmeting onafhankelijk van de omringende luchtdruk
  • Voor gebruik in toepassingen met zeer nauwkeurige drukregeling
  • Robuuste roestvrijstalen behuizing met hoge schok- en trillingsbestendigheid
  • Compact model voor gebruik in krappe inbouwomstandigheden
  • Langdurig stabiel dankzij hoge herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek

Technische specificaties

  • Analoge uitgang stroom [mA]: 4...20
  • Aantal analoge uitgangen: 1
  • Aantal in- en uitgangen: Aantal analoge uitgangen: 1
  • Druksterkte [psi]: 46
  • Afwijking van de karakteristiek: < ± 1,0; (incl. nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
  • Lineariteitsafwijking-procentuele bereik: < ± 0,5 (BFSL) / < ± 1,0 (LS)
  • Omgevingstemperatuur-1 [°C]: 0...80
  • Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K)
  • Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
  • Toepassing: Voor industrieel gebruik
  • Uitgangssignaal: Analoog signaal
  • Bedrijfsspanning [V]: 8...30 DC
  • Afdichting procesaansluiting: NBR (DIN en ISO 1179-2)
  • Smoorelement aanwezig: nee
  • Soort druk: Absolute druk
  • Druksterkte [bar]: 3.2
  • Druksterkte [kPa]: 320
  • Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
  • Vulvloeistof voor drukoverdracht: Synthetische olie
  • Totaal aantal uitgangen: 1
  • Gewicht [g]: 118.000
  • Beveiligd tegen kortsluiting: ja
  • Opslagtemperatuur [°C]: -20...80
  • Langdurige stabiliteit: < ± 0,1; (per jaar)
  • Max. Belasting [Ω]: 800; (Ub = 24 V; (Ub - 8 V) / 20 mA)
  • Media: Vloeibare en gasvormige media
  • Mediumtemperatuur [°C]: 0...80
  • Meetbereik [bar]: 0...1,6
  • Meetbereik [kPa]: 0...160
  • Meetbereik [mbar]: 0...1600
  • Meetbereik [psi]: 0...23,2
  • Min. Barstdruk [bar]: 10
  • Min. Barstdruk [kPa]: 1000
  • Min. Berstdruk [psi]: 145
  • Min. Drukcycli: 10 miljoen
  • Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
  • TTF: 815
  • Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
  • Beschermingsklasse: IP67
  • Beschermingsklasse: III
  • Stapresponstijd analoge uitgang [ms]: 4
  • Stekkerverbinding: Pinlay-out: 0180 - stekkerverbinding: 1 x M12; codering: A
  • Temperatuurcoëfficiënt nulpunt: < ± 0,2; (0...80 °C)
  • Temperatuurcoëfficiënt: < ± 0,2; (0...80 °C)
  • Bescherming tegen verkeerde polariteit: ja
  • Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L)
Soortnaam

Druksensor

Type

PT0517

Aansluiting

M12

Uitvoering

Absolute druk

Response-tijd

4 ms

Uitgangen

Analoog (stroomsterkte)

Uitgangssignaal (min.)

4 mA

Uitgangssignaal (max.)

20 mA

Interfaces

M12-stekker

Nauwkeurigheid

0.1 %

Meetbereik (druk) (min.)

0 kPa

Meetbereik (druk) (max.)

160 kPa

Meetbereik (druk)

0 kPa tot 160 kPa

Min. voedingsspanning

8 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

8 - 30 V/DC

Analoog

Berstdruk

10 bar

Slangaansluiting

G1/4 buitendraad

Min. temperatuur

0 °C

Max. temperatuur

80 °C

Gewicht

118.000 g

Conform RoHS

Ja

Inhoud

1 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3319696 ifm Electronic Druksensor 1 stuk(s) PT0517 0 kPa tot 160 kPa M12 Analoog

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3319696 ifm Electronic Druksensor 1 stuk(s) PT0517 0 kPa tot 160 kPa M12 Analoog

Omschrijving

ifm PT0517 elektronische absolute-druksensor
