ifm Electronic Druksensor 1 stuk(s) PT5494 -0.1 MPa tot 1 MPa M12 Analoog

EAN:
Fabrikantnummer:
Artikelnummer:

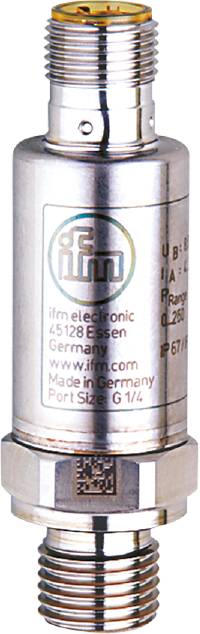

Sensor met opschrift 'ifm electronic, 45128 Essen, Duitsland, www.ifm.com'. Productieland: Duitsland. Poortgrootte: G 1/4.
Afbeelding vergelijkbaar
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
1 MPa
Max. voedingsspanning
36 V/DC
Datasheet (PDF)
Leverbaar ma. 9 nov.
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 198,34
3
2% = € 14,52
€ 193,50
5
3% = € 33,80
€ 191,58
10
4% = € 80,50
€ 190,29
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 198,34 / Stuk)
€ 198,34
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm PT5494 elektronische druksensor

  • Betrouwbare registratie van de systeemdruk in industriële toepassingen
  • Hoge schok- en trillingsbestendigheid
  • Zeer goede herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
  • Levensduur van meer dan 60 miljoen drukcycli
  • Compacte en robuuste roestvrijstalen behuizing voor gebruik in krappe inbouwomstandigheden

Technische specificaties

  • Analoge uitgang stroom [mA]: 4...20
  • Aantal analoge uitgangen: 1
  • Aantal in- en uitgangen: Aantal analoge uitgangen: 1
  • Druksterkte [MPa]: 2,5
  • Druksterkte [psi]: 360
  • Afwijking van de karakteristiek: < ± 0,5; (incl. inschroefdrift, nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
  • Lineariteitsafwijking-procentuele bereik: < ± 0,1 (BFSL) / < ± 0,2 (LS)
  • Meetbereik [MPa]: -0,1...1
  • Min. Barstdruk [MPa]: 30
  • Omgevingstemperatuur-1 [°C]: -40...90
  • Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
  • Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
  • Toepassing: Voor industrieel gebruik
  • Uitgangssignaal: Analoog signaal
  • Stand-by vertragingstijd [s]: < 0,1
  • Bedrijfsspanning [V]: 8,5...36 DC
  • Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
  • Smoorelement aanwezig: nee (achteraf aan te passen)
  • Soort druk: Relatieve druk; vacuüm
  • Druksterkte [bar]: 25
  • Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
  • Totaal aantal uitgangen: 1
  • Gewicht [g]: 59.000
  • Hysteresisvariatie: < ± 0,2
  • Beveiligd tegen kortsluiting: ja
  • Opslagtemperatuur [°C]: -40...100
  • Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
  • Max. Belasting [Ω]: (UB – 8,5 V) / 21,5 mA; @8,5V= 0; @12V max. 160; @24V max. 720
  • Media: Vloeibare en gasvormige media
  • Mediumtemperatuur [°C]: -40...90
  • Meetbereik [bar]: -1...10
  • Meetbereik [kPa]: -100...1000
  • Meetbereik [psi]: -14,5...145
  • Min. Barstdruk [bar]: 300
  • Min. Bergstdruk [psi]: 4350
  • Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
  • Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
  • TTF: 784
  • Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
  • BESCHERMINGSKLASSE IP 67; IP 69K
  • Beschermingsklasse: III
  • Stapresponstijd analoge uitgang [ms]: 1
  • Stekkerverbinding: Pinlay-out: 0180 - stekkerverbinding: 1 x M12; codering: A
  • Temperatuurcoëfficiënt nulpunt en bereik: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
  • Bestand tegen overbelasting: Ja
  • Vacuümbestendigheid [mbar]: -1000
  • Bescherming tegen verkeerde polariteit: ja
  • Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630)
Soortnaam

Druksensor

Type

PT5494

Aansluiting

M12

Uitvoering

Overdruk

Uitgangssignaal (min.)

4 mA

Uitgangssignaal (max.)

20 mA

Meetbereik (druk) (min.)

-0.1 MPa

Meetbereik (druk) (max.)

1 MPa

Meetbereik (druk)

-0.1 MPa tot 1 MPa

Min. voedingsspanning

8.5 V/DC

Max. voedingsspanning

36 V/DC

Voedingsspanning

8.5 - 36 V/DC

Analoog

IP67/IP69K

Slangaansluiting

G1/4 buitendraad

Min. temperatuur

-40 °C

Max. temperatuur

90 °C

Gewicht

0.0570 kg

Inhoud

1 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3319534 ifm Electronic Druksensor 1 stuk(s) PT5494 -0.1 MPa tot 1 MPa M12 Analoog

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3319534 ifm Electronic Druksensor 1 stuk(s) PT5494 -0.1 MPa tot 1 MPa M12 Analoog
